通过可编程控制器实验装置学习PLC技术

分享到:
作者:上海中人教仪 来源:www.zhongrenkj.com 发布时间:2018-01-23 浏览:
导读:《PLC应用技术》是一门将理论知识和技能训练融为一体的实践性较强的专业课程,具有多变性、综合性、典型性、实践性和应用性等特点,在教学过程中,一方面由于职业学校学生基础薄弱,而且近几年学生生源素质不断下降,导致职业学校教师的教学难度增加;另一方面在专业课程的使用方面,还没有成熟的、统一的职业学校配套教材。

如果您对我们的文章可编程控制器实验装置,PLC技术有任何疑问,请及时联系我们,我们会为您解答阅读时产生的问题,并且如果您看了可编程控制器实验装置,PLC技术后,也有兴趣投稿,我们也将为您提供像本文可编程控制器实验装置,PLC技术一样的机会,将您的投稿上传到我们的平台上。

提出了通过项目式模块教学、直观教学、应用多媒体辅助教学、引导激发学习兴趣的教学及分层教学法来提高学生的学习兴趣和教学效果,培养学生分析问题和解决问题的能力。

《PLC应用技术》是一门将理论知识和技能训练融为一体的实践性较强的专业课程,具有多变性、综合性、典型性、实践性和应用性等特点,在教学过程中,一方面由于职业学校学生基础薄弱,而且近几年学生生源素质不断下降,导致职业学校教师的教学难度增加;另一方面在专业课程的使用方面,还没有成熟的、统一的职业学校配套教材。

通过可编程控制器实验装置可以很好的学习PLC技术。

一、可编程控制器实验装置,PLC技术实训平台概述

PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它体积小功能强可靠性高以及应用安装方便,快速的在我国的工业控制中占据了主导地位,并且不断发展。根据这一发展形势,全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务,作为电子电气以及工业自动化类专业的一门必修课程。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品,自产品推出以来,得到了各大院校教学教师和专家的一致好评。整套设备设计合理、功能强大、操作简单方便,对学生理解和掌握可编程控制器的控制原理和操作方法以及加快学习PLC的编程方法,都具有极大的帮助。是教师进行PLC教学的理想工具。

二、可编程控制器实验装置,PLC技术实训平台构成

1、PLC可编程控制器实验台

2、PLC可编程控制器实验装置

3、PLC可编程控制器操作桌

4、编程应用软件

5、仿真教学软件

6、PLC及转接通讯电缆

7、电脑或手持编程器(用户自备或代购)

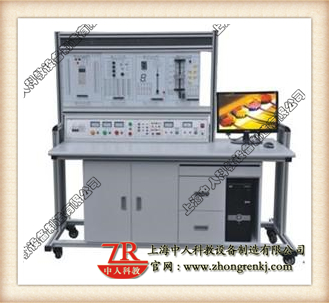

三、PLC可编程控制器实验台

(一)功能、特点

实验台包括

◆交流电源输区

◆PLC主机、编程电缆◆LED发光管、指示灯

◆输出负载指示◆输入模拟开关(按钮和开关)

◆LED数码管、蜂鸣器◆直流稳压电源5V1A,24V2A

◆PLC输入、输出端口◆直流电机、继电器2)PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器,还可以与演示装置相连接,可应用实际的工业控制。3)PLC主机一般采用日本原装的三菱系列主机。如用户要求时也可配备其他型号主机。4)JDS-01型实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。5)实验台结构采用挂箱式,便于实验项目扩展和用户第二次开发。6)双口接线法:PLC实验台与实验挂箱装置之间的连接即可采用自锁紧接插件,单线逐点连接,以提高动手动脑能力,加深了解PLC的结构功能,又可通过排线一次性连接,以提高实验连线速度,与其他厂家的单一连接法相比具有绝对优越性。7)可完成PLC控制原理基本实验、应用实验以及用于真正的工业控制。

(二)PLC可编程控制器实验台的实验项目

1.与、或、非逻辑功能的实验

2.定时器、计数器功能的实验

3.跳转、分支功能的实验

4.移位寄存器的实验

5.数据处理功能的实验

6.微分、位操作的实验

7.交通信号灯PLC自动控制的实验

8.搅拌器的PLC自动控制的实验

9.LED数码官显示PLC自动控制的实验

10.四层电梯的PLC自动控制的实验

11.加工中心刀具库选择控制的实验

12.艺术彩灯造型的PLC控制的实验

13.电机的自动控制的实验

14.步进电机的PL的控制的实验

15.模拟电视发射塔实验的实验

16.自动送料装车系统控制的实验

17.自动售货机的实验

18.自动成型的实验

19.水塔自动供水控制系统的实验

20.邮件自动分拣的实验

21.自动洗衣机控制系统模拟的实验

22.电镀过程控制的实验

(三)技术参数◆PLC主机:输入:24点输出16点(可选择)◆型号:三菱FX1N-40MR(也可选择西门子、欧姆龙,价格另议)◆输出电压:直流24V,电压表指示◆利用应用软件编程◆电源输入:交流220V,50Hz◆电流≥2A,电流具有过载保护

◆外形尺寸:160×75×140 cm3四、PLC可编程控制器实验装置该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态,它形象生动的演示了PLC的整个执行过程。通过该装置,可以锻炼学生的动手能力,能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。该装置在演示屏上位置可任意移动、互换。演示装置上对PLC的输入输出均采用24V电源,5V电源供执行机构中的外围使用,目前每套演示装置主要由十七块实验挂箱组成(实验挂箱尺寸:40×24×6 cm3),它们的型号分别为:

1)PLC001交通信号灯PLC自动控制挂箱

2)PLC002搅拌器的PLC自动控制挂箱

3)PLC003 LED数码管显示PLC自动控制(实物)挂箱

4)PLC004四层电梯的PLC自动控制(实物)挂箱

5)PLC005加工中心刀具库选择控制(实物)挂箱

6)PLC006艺术彩灯造型的PLC控制挂箱

7)PLC007电机的自动控制(实物)挂箱

8)PLC008步进电机的PLC控制(实物)挂箱

9)PLC009模拟电视发射塔挂箱

10)PLC010自动送料装车系统挂箱

11)P LC011自动售货机挂箱

12)PLC012自动成型系统挂箱

13)PLC013水塔自动供水系统挂箱

14)PLC014邮件自动分拣系统挂箱

15)PLC015自动洗衣机系统挂箱

16)PLC016电镀系统挂箱

17)PLC017基础实验挂箱
