三维机构系统创新综合实验台

三维机构系统创新综合实验台

ZRJX-SW三维机构系统创新综合实验台,三维机构综合测试台是上海中人教仪研发生产的机械机构及创新实训装置之一,能实现任意方向和任意形式的传动,是一种非常实用的教师教学...

产品用途
产品详情

中人教仪厂专业生产三维机构系统创新综合实验台,三维机构综合测试台,我们生产的三维机构系统创新综合实验台,三维机构综合测试台以高质量而闻名,并且都是经过技术人员长期钻研的成熟产品,如果教学设备出现问题我们都会在2小时内效应,如有必要,我们也将上门对三维机构系统创新综合实验台,三维机构综合测试台进行维修。


ZRJX-SW三维机构系统创新综合实验台是上海中人教仪研发生产的机械机构及创新实训装置之一,能实现任意方向和任意形式的传动,是一种非常实用的教师教学和学生实训工具。

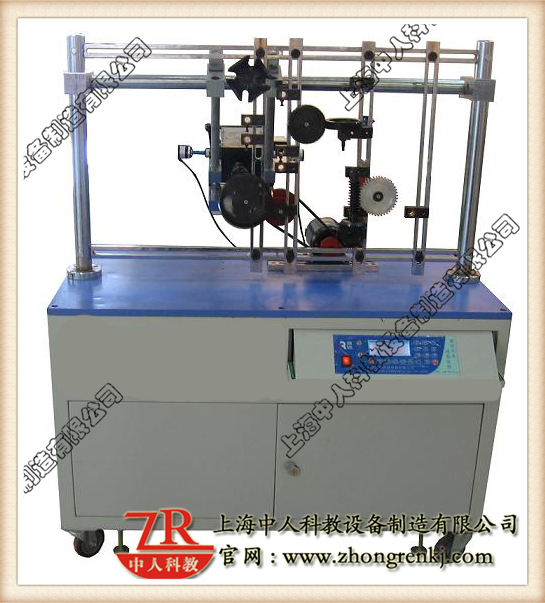

 三维机构系统创新综合实验台

一、三维机构系统创新综合实验台,三维机构综合测试台简介

三维机构系统能实现任意方向的传动、任意形式的运动、任意位置的变换,在现代机械系统中得到越来越广泛地应用。因此,工科类大专院校要实现创新教育,在机类的《机械原理》和非机类的《机械设计基础》课程教学将要结束时,让学生进行三维机构系统创新综合实验是必不可少的。

三维机构系统创新综合实验台,三维机构综合测试台的功能主要是为学生提供了手动拼装三维(包括二维)机构系统的实训平台,让学生设计并拼装可实现不同运动要求的三维机构传动系统。同时三维机械机构创新设计实训装置在主要构件上设计了安装传感器的位置,并配备了检测系统和数据处理软件,学生可通过运动参数变化曲线,了解不同机构运动构件的运动规律和运动学、动力学特点。

二、三维机构系统创新综合实验台,三维机构综合测试台结构

三维机械机构创新设计实训装置安装平台主要由底座、平面机构安装支架(前排四根滑杆)、三维机构安装支架(后排二根滑杆)和三维机构(蜗杆及圆锥齿轮等)辅助支座组成。其中,三维机构安装滑杆可绕托架(后排横杆)作360°的调节,而托架可沿两边立柱上下调节。因此,三维机械机构创新设计实训装置能实现任意传动方向、任意运动形式、任意位置变换的三维机构系统拼装。

三、三维机构系统创新综合实验台,三维机构综合测试台主要技术参数

1、供电电源:;

2、直流电机功率:245W;

3、电机转速可调:0—400r/min;

4、直线位移传感器(2个):量程160mm;

5、角位移传感器  (2个):脉冲数500栅/转;

6、外型尺寸:1200×600×1350mm;

四、三维机构系统创新综合实验台,三维机构综合测试台性能特点

1.可拼装实现任意传动方向、任意运动形式、任意位置变换的三维(包括二维)机构系统。

2.可拼装二维和三维的机构系统多达60种以上;其中,许多典型拼装方案与实际相符,如:V型发动机、汽车后桥驱动系统、冲床自动换位机构、空间球铰机构等。

3.所有杆构件长度及滑块偏心距均可进行无级调节,分析该参数改变,对机构运动特性的影响。

4.检测系统集数据采集与电机调节控制于一体。检测系统采用先进的单片机系统,以串口通讯,测试数据精度高、速度快、稳定。

5.该系统配套软件以Vb为平台制作开发(制作和开发什么呢?),其内容丰富,包括实验台介绍、机构虚拟设计、机构的虚拟运动、机构运动检测、机构运动仿真、实验结果分析等内容,具有综合性、开放性的特点。

6.驱动直流电机可进行无级调速,以满足实验机构的不同运动要求。

7.显示面版采用液晶显示,显示数据稳定,操作方便

五、22条典型传动路线,在典型传动上加以变化,能拼装的机构不少于60种

如:

传动路线一  : 汽车后桥驱动系统

传动路线二: V型发动机

传动路线三: 冲床自动换位机构

传动路线四:空间球绞机构

传动路线五: 动力源→平面槽轮机构

传动路线六: 动力源→不完全齿轮机构

传动路线七:动力源→非圆齿轮机构

传动路线八:动力源→换向机构→齿轮齿条

传动路线九:动力源→插齿机机构

传动路线 (正余弦函数) 十:动力源→曲柄移动导杆机构




请知悉:如三维机构系统创新综合实验台,三维机构综合测试台涉及到PLC、电气元件、液压气动元件、变频器、触摸屏等,可选用其他品牌。如果您对三维机构系统创新综合实验台,三维机构综合测试台比较满意,您可以致电咨询我们相关的实训室建设方案和相关产品推荐。厂家,在购买三维机构系统创新综合实验台,三维机构综合测试台时,我们都赠送1年的免费质保期。
