机械传动典型零部件性能测试实训装置

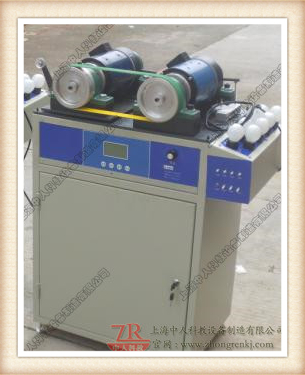

机械传动典型零部件性能测试实训装置

ZRJX-LX机械传动典型零部件性能测试实训装置可以测试带传动、链传动、万向节传动性能及传动效率,是上海中人教仪研发设计的机械机构及创新实训装置之一,可以为教学提供很大...

产品用途
产品详情

中人教仪厂专业生产机械传动典型零部件性能测试实训装置,我们生产的机械传动典型零部件性能测试实训装置以高质量而闻名,并且都是经过技术人员长期钻研的成熟产品,如果教学设备出现问题我们都会在2小时内效应,如有必要,我们也将上门对机械传动典型零部件性能测试实训装置进行维修。


ZRJX-LX机械传动典型零部件性能测试实训装置可以测试带传动、链传动、万向节传动性能及传动效率,是上海中人教仪研发设计的机械机构及创新实训装置之一,可以为教学提供很大的帮助。

机械传动典型零部件性能测试实训装置

一、ZRJX-LX机械传动典型零部件性能测试实训装置产品概述
  “机械传动典型零部件性能测试实训装置”可以测试带传动、链传动、万向节传动性能及传动效率,适用于各院校《机械设计基础》、《机械设计》、《机械原理》等课程中机械传动典型零部件性能测试实训教学。

二、ZRJX-LX机械传动典型零部件性能测试实训装置系统特点
    1.  可手动或用计算机测试软件自动进行传动分析实训
    2.  能通过计算机测试软件进行传动的运动模拟,直接观察传动特性
    3.  可更换不同的皮带轮,测试多种皮带传动
    4.  可分6级加载,在不同负载情况下测定皮带传动、链传动、万向节传动的传动稳定性及传动效率
    5. 计算机测试软件功能强大,具有数据采集、测试分析、曲线拟合、保存并打印实训结果等功能。可测量功率、转速、效率等参数的实时数据,并拟合绘制出效率、传动曲线等,各曲线坐标可任意设置。

三、ZRJX-LX机械传动典型零部件性能测试实训装置配置及技术性能
   1.  实训台
     (1)实验台为柜式.

     (2) 输入电源:单相三线 AC220V±10%  50Hz
     (3) 外形尺寸:650mm×530mm×1060mm
     (4) 电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A
     (5) 直流调速器1个:采用PWM脉宽调制技术,输出电压 0~220VDC,输出电流 4ADC
     (6) 数显转速表2个:可分别显示主、从动电机的转速
     (7) 直流数显功率表2个:精度0.5级,既可显示功率值,也可切换显示电压和电流值
     (8) 灯泡加载装置 1套
     (9) 数据采集系统 1套
    2.  驱动电机:额定功率 355W
    3.  电机调速范围:0~1500r/min
    4.  负载电机:额定功率 355W
    5.  旋转编码器2个:铝合金材质,分度1000脉冲/转
    6.  带轮、链轮直径:Φ115mm~Φ125mm

四、ZRJX-LX机械传动典型零部件性能测试实训装置实验内容
   1.测定皮带传动的传动稳定性及传动效率,可手动或自动绘制传动曲线和效率曲线

实验内容:检测皮带传动主动带轮及从动带轮的的转速及转矩,绘制滑差率曲线及传动效率曲线。
    2.测定链传动的传动稳定性和传动效率,可手动或自动绘制传动曲线和效率曲线

实验内容:检测链传动主、从动链轮的的转速,绘制从动链轮的的适时转速曲线,分析链传动的多边形效应。
    3.测定万向节传动的传动稳定性

实验内容:检测万向节传动主、从动节的的转速,绘制从动链轮的的适时转速曲线,分析万向节传动的速度波动效应。

五、ZRJX-LX机械传动典型零部件性能测试实训装置主要零部件清单



序号

零件名称

零件规格

数量/件

备注

机械零件





1

安装大底板

45

1



2

电动机安装底板

45

2

需另外加工定位孔

3

发电机安装底板

45

2

需另外加工定位孔

4

直线轴承垫高块



3



5

电机支撑座安装垫高块



8



6

电机悬臂联接法兰

  随电机订

4

   外购

7

电机传感器压头

 拉线式

2



8

角位移传感器支架



2



9

砝码

 1Kg

4

   外购

10

滑轮销轴

45#

2



11

滑轮

45#

2



12

砝码支架

Q235-A

1

   外购

13

轴承座

   调心轴承

4

   外购

14

直线轴承



2

   外购

15

直线导轨

   L=260

2

   外购

16

轴端挡圈

Q235-A

2



17

平皮带轮

45#

2



18

平皮带

外购    L=900

1



19

圆带轮

45#

2



20

圆皮带

外购  L=900

1



21

三角带轮

45#

2



22

三角皮带

外购  L=900

1



23

链轮轮

45#

2



24

外购  L=900

1



                                 电气系统

1

驱动电机

外购  永磁

型号130SZ 355W 220v 1500r/min

后轴端加工M6孔,深12mm

1台

   外购

2

发电机

外购   励磁

型号130SZ 355W 220v 1500r/min

后轴端加工M6孔,深12mm

1台

   外购

3

压力传感器

外购  10Kg

2



4

光栅传感器

360栅

2



5

负载灯泡

外购

4



6

后背板

铝塑板雕刻

1



7

控制面板

铝塑板雕刻

1



8

拨动开关



8

用于灯泡负载

9

灯泡负载



8



10

检测系统

       自制

1



11

分析软件

       自制

1



                                   工具清单

1

十字起

        4寸

1



2

一字起

        4寸

1



3

内六角扳手

         M8

1






请知悉:如机械传动典型零部件性能测试实训装置涉及到PLC、电气元件、液压气动元件、变频器、触摸屏等,可选用其他品牌。如果您对机械传动典型零部件性能测试实训装置比较满意,您可以致电咨询我们相关的实训室建设方案和相关产品推荐。厂家,在购买机械传动典型零部件性能测试实训装置时,我们都赠送1年的免费质保期。
