群控六层透明仿真教学电梯模型

ZRDT-4群控六层透明仿真教学电梯模型是上海中人教仪所研发的仿真电梯教学模型系列的产品之一，通过该产品的运用可了解该电梯的运作方式和运作原理。...

产品用途

产品详情

中人教仪厂专业生产群控六层透明仿真教学电梯模型，我们生产的群控六层透明仿真教学电梯模型以高质量而闻名，并且都是经过技术人员长期钻研的成熟产品，如果教学设备出现问题我们都会在2小时内效应，如有必要，我们也将上门对群控六层透明仿真教学电梯模型进行维修。

ZRDT-4群控六层透明仿真教学电梯模型是上海中人教仪所研发的仿真电梯教学模型系列的产品之一，通过该产品的运用可了解该电梯的运作方式和运作原理。

A）ZRDT-4群控六层透明仿真教学电梯模型特点

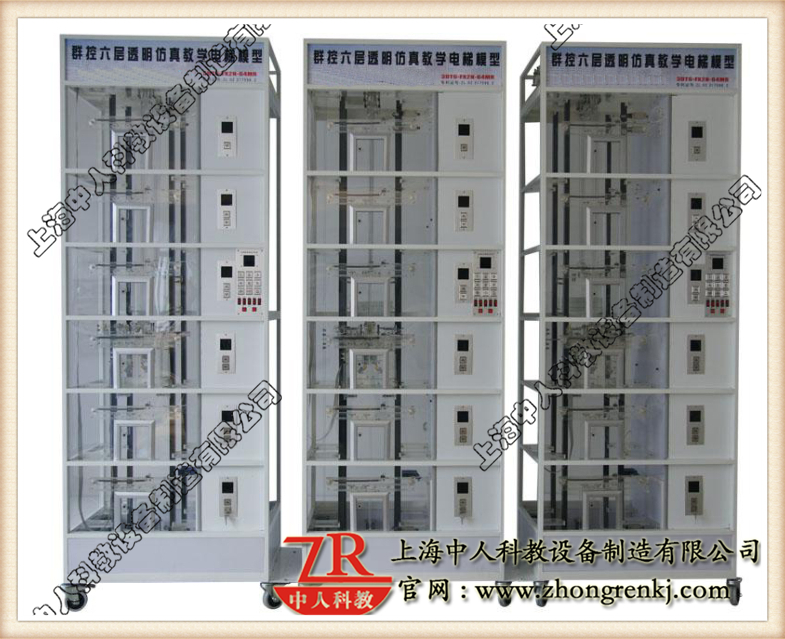

ZRDT-4群控六层透明仿真教学电梯模型由3台完整的具备独立运行功能的六层站仿真教学电梯组成，通过485通信模块进行连接，在断开连接或设置为独立运行后可作为叁台独立的六层站仿真教学电梯使用。电梯的群组功能主要包括：常规群组，节能群组以及高峰群组三种模式，其中高峰群组又可分为上行高峰，下行高峰及午间服务。各功能模块下又包括：优先调度控制，特别服务，驻停控制，“长时间等侯”召唤控制，运行状态监控等。学生可在触摸屏界面上清楚地看到电梯运行中的各种状态，包括电梯运行状态，轿厢楼层位置及故障位置等。群控六层透明仿真教学电梯模型

B）ZRDT-4群控六层透明仿真教学电梯模型的基本结构

1、机房部分：包括曳引减速机、曳引电动机、制动器、曳引轮、旋转编码器；

2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、接线板等设备；

3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；

4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；

5、轿厢部分：包括轿厢、轿门及触板、限速器开关、限速器拉杆、安全钳、导靴、门机机构、开到位开关、关到位开关、平层感应装置、轿厢照明、风扇等。

C）ZRDT-4群控六层透明仿真教学电梯模型主要功能

1.状态监控，该功能可监视主、副梯的群组运行状态、故障报警状态、轿箱门状态、电梯运行方向、电梯轿箱位置、电梯的优先调度、电梯所需响应的外呼召唤以及总体外呼任务设置。
2.常规群组，它采取常规的并联运行策略，在该基础上可设置已启动电梯优先响应召唤、“长时等候”召唤控制、驻停控制、特别楼层及区域设定。
3.节能群组，它采用已启动电梯优先响应召唤策略及驻停控制功能，可对特别楼层及区域进行设定，使该楼层区域得到更快的响应速度。
4.高峰群组，它采用召唤偏向性策略，使某一类召唤获得比原方式更短的响应时间。它包括：
>上行高峰：采用最高位电梯响应下行顺向拦梯，低位电梯优先调度至基站的调度策略，使电梯的调度偏向于响应上行召唤部分忽略下行召唤。
>下行高峰：与上行高峰相反，在该模式下最低位电梯响应上行时的顺向拦梯，高位电梯优先调度至高位基站，使电梯调度偏向于响应下行召唤部分忽略上行召唤。
>午间服务：在该模式下采用“长时等候”召唤补偿控制即某一召唤位置在按原策略模式下的等待时间过长时启动一次该召唤位置的优先调度，从而缩短其等待时间。

D）ZRDT-4群控六层透明仿真教学电梯模型实训项目

1、传感器检测

2、变频器的基本使用

3、定时器指令

4、数学运算指令

5、高速计数器

6、轿厢自动开关门控制

7、电梯运行呼叫指示驱动

8、楼层显示

9、厅门安全控制

10、电梯终端开关保护

11、电梯升降减速控制

12、采用光电编码器的定位

七、ZRDT-4群控六层透明仿真教学电梯模型的选配项目（订购时请注明并支付相关费用）

超速故障，限速器安全钳演示

22种常见故障设置（根据用户要求选配）

轿顶检修控制器

消防功能(电梯正常状态下任一时刻，触发消防报警按钮：电梯清除原有所有呼叫指令，其他呼叫按钮无效，到一层平层，开门不能关闭，声音报警）

八、ZRDT-4群控六层透明仿真教学电梯模型的主要技术参数

外形尺寸：长*宽*高=900*600*2530（mm）*2
净重量：135*2kg 载重量：5kg
变频器：松下变频器

调速方式：交流变频调速
输入电压：220V
输入频率：50Hz
额定电流：2.5A
功率：0.4KW
曳引机减速比：1:15

模数：1.5(蜗轮减速器)

曳引电动机型号：YS-5634W
电压：3*220V 功率：0.18KW
转速：1400 rpm
控制方式：三菱PLC控制【PLC要求：

继电器输出；输入输出点数至少64点】
结构形式：六层六站
电梯平层机构：旋转编码器/永磁感应器

ZRDT-4群控六层透明仿真教学电梯模型配置清单(三菱)

序号	名称	单位	数量	备注
1	电梯井道	台	1×3
2	三菱FX3U——64MR型可编程控制器	套	1×3	安装在电气控制板上
3	松下VF100变频器	只	1×3	安装在电气控制板上
4	到层提示电铃	个	1×3	安装在电气控制板上
5	报警蜂鸣器	只	1×3	安装在电气控制板上
6	DC 12V电源板	块	1×3	安装在电气控制板上
7	交流接触器	只	1×3	安装在电气控制板上
8	漏电脱扣器	只	1×3	安装在电气控制板上
9	接线板	块	1×3	安装在电气控制板上
10	威纶7〃触摸屏	台	1	安装在主梯电气控制板下方
11	FX3U-485BD通信模块	块	1×3	安装在PLC上
12	曳引电动机	台	1×3	安装在电梯架顶部
13	蜗轮减速器（15 ：1）	台	1×3	安装在电梯架顶部
14	连轴器	只	1×3	安装在电梯架顶部
15	电磁制动器	只	1×3	安装在电梯架顶部
16	曳引轮	只	1×3	安装在电梯架顶部
17	导向轮	只	2×3	安装在电梯架顶部
18	限速器	只	1×3	安装在电梯架顶部
19	旋转编码器	只	1×3	安装在电梯架顶部
20	导轨	条	4×3	安装在井道上
21	对重装置	个	1×3	安装在导轨上
22	重块	块	3×3	放置于对重装置及轿箱内
23	弹簧缓冲器	只	2×3	安装在电梯底座上
24	纲丝索	根	5×3	安装在井道中
25	限速器钢索张紧装置（重块）	个	1×3	安装在电梯底座上
26	超载装置	套	1×3	安装在轿厢顶部
27	随行电缆	条	1×3	安装在井道中
28	永磁感应器	只	1×3	安装在井道中
29	楼层召唤盒	块	6×3	安装在各楼层外部
30	轿厢内操纵盒	块	1×3	安装在电梯底座外部
31	楼层显示屏	个	7×3	安装在各楼层外部
32	层门机构	扇	6×3	安装在各楼层外部
33	轿厢	只	1×3	安装在导轨上
34	安全钳	对	2×3	安装在轿厢架底部
35	导靴	只	2×3	安装在轿厢架顶部
36	门机装置	套	1×3	安装在轿厢上
37	照明灯	只	1×3	安装在轿厢一侧
38	风扇	只	1×3	安装在轿厢背部
39	电气控制板	块	1×3	安装在电梯架一侧
40	限位开关（上、下）	只	2×3	安装在井道上、下部
41	极限开关（上、下）	只	2×3	安装在井道上、下部
42	内六角扳手（M2、M3、M5、M6）各1只；活动扳手 150mm 1只；十字螺丝刀Φ3、Φ6 各1只；一字螺丝刀Φ3、Φ6 各1只；轴用挡圈钳 6# 1只；尖嘴钳 1只；502胶水 1瓶；常用螺钉若干；微动开关4只；毛巾1条	只	各1只	工具盒内
52	三菱FX3U使用手册	册	1
53	松下VF100变频器使用手册	册	1
54	专用通讯电缆MELSEC-PC＆FLEX-PC（ SC—09型）	条	1
55	三菱PLC编程软件光碟（内含PLC控制参考程序）	碟	1
56	旋转编码器使用说明书	册	1
57	教学电梯使用说明书	册	2

请知悉：如群控六层透明仿真教学电梯模型涉及到PLC、电气元件、液压气动元件、变频器、触摸屏等，可选用其他品牌。如果您对群控六层透明仿真教学电梯模型比较满意，您可以致电咨询我们相关的实训室建设方案和相关产品推荐。厂家，在购买群控六层透明仿真教学电梯模型时，我们都赠送1年的免费质保期。
