风光互补综合实训装置

中人教仪厂专业生产风光互补综合实训装置,风光互补实验系统，我们生产的风光互补综合实训装置,风光互补实验系统以高质量而闻名，并且都是经过技术人员长期钻研的成熟产品，如果教学设备出现问题我们都会在2小时内效应，如有必要，我们也将上门对风光互补综合实训装置,风光互补实验系统进行维修。

ZRYD-500W风光互补综合实训装置,风光互补实验系统，主要提供于职高、大学、研究生、企业技工以风力发电和太阳能并网发电为主课题的研究和培训。是新能源系列代表作。

由上海中人教仪研发的风光互补综合实训装置,风光互补实验系统是最受欢迎的风光互补发电实训装置，能满足大部分教师的教学要求。

2、风光互补综合实训装置,风光互补实验系统实训项目

2、1、永磁同步风力发电机系统运行过程风能量变换演示和实验

实验1、 风速即转速与与出功率关系实验

实验2、发电机转速与输出电压关系实验

实验3、发电机转速与输出电流关系实验

实验4、发电机转速与输出电压频率关系实验

实验5、风速即转速与与出功率关系实验

实验6、发电机转速与输出电压关系实验

实验7、发电机转速与输出电流关系实验

实验8、发电机转速与输出电压频率关系实验

2、2、太阳能电池控制运行过程光能量变换演示和实验

实验1、光伏摸块单元组成原理。

实验2、太阳能光电池能量转换组合原理。

实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。

实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。

实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。

3、风光互补综合实训装置,风光互补实验系统运行技术条件（单相输出）

3、1、风光互补综合实训装置,风光互补实验系统发电单元

风能

◆ 风洞调速范围：0～13 m/s，功率3KW

◆ 风力发电机额定输出充电电压：12VDC，功率：400W

◆ 风机类型；永磁同步发电机，上风式

光能

◆ 光伏模块功率：100Wp

◆ 光伏模块输出工作电压：17.5VVDC

◆ 光伏模块工作电流：2.85A

3、2、风光互补综合实训装置,风光互补实验系统的充电单元

◆ 工作电压：12VDC

◆ 充电功率：400W

◆ 充电方式：PWM脉宽调制

◆ 充电最大电流 35A

◆ 过放保护电压 11V

◆ 过放恢复电压 12V

◆ 输出保护电压 16V

◆ 卸载开始电压（出厂值）15.5V

◆ 卸载开始电流（出厂值） 15A

◆ 保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载过载、防雷、风机限流、风机自动刹车和手动刹车。

3、3、电力蓄能单元（机内）

◆ 蓄电池类型：免维护胶体蓄电池

◆ 蓄电池组容量:12V/65Ah

◆ 蓄电池数量： 1个

3、4、逆变模块(机内）
◆ 直流输入电压：12VDC

◆ 输入电流：25A

◆ 额定蔬出功率：300W

◆ 输出电压：220VAC
◆ 频率范围：50Hz
◆ 工作效率：85%

◆ 功率因数：>0.88

◆ 波形失真率≤5%

◆ 工作环境：温度-20℃～50℃

◆ 相对湿度：﹤90﹪（25℃）

◆ 保护功能：极性反接、短路、过热、过载保护

3、5、风光互补综合实训装置,风光互补实验系统控制单元

◆ 400W/12V 风光互补智能控制器（Zigbee无线传输、RS232串口输出）（室内）

◆ 风速传感器：0-60m/s（室内）

◆ 温度传感器：-10℃～100℃（室外）

◆ 转速传感器：0～5000 风力发电机转速检测显示（室内）

3、6、风光互补发电实训系统的负载单元

◆ 交流线性电阻负载：3～15～120W

◆ 直流模拟负载：12V/28WLED路灯板

3、7、风光互补发电实训系统的显示单元

3、7、1、数字显示

◆ 直流电压表：光电池充电电压

◆ 直流电流表：光电池充电电流

◆ 直流功率表：光电池充电功率

◆ 交流电压表：逆变器输出电压

◆ 交流电流表：逆变器输出电流

◆ 交流功率表：交流负载使用功率

◆ 转速表：风机当前模拟转速

3、7、2、LED指示

◆ 太阳能控制器：充电、过压、欠压、过放、运行；

◆ 蓄电池电压（高-中-低）；

3、7、3、数码管显示

◆ 通用开＋通用关；光控开＋光控关；光控开＋时控关；

3、8、开关单元

◆ 交流总开关；交流负载开关；直流负载开关；DC/AC模块开关；控制器电源开关；控制器设置开关；电源转换开关；负载类型转换开关；3.3V/5V/9V/12V电压转换开关；太阳能/负载 电压/电流/功率显示切换开关。

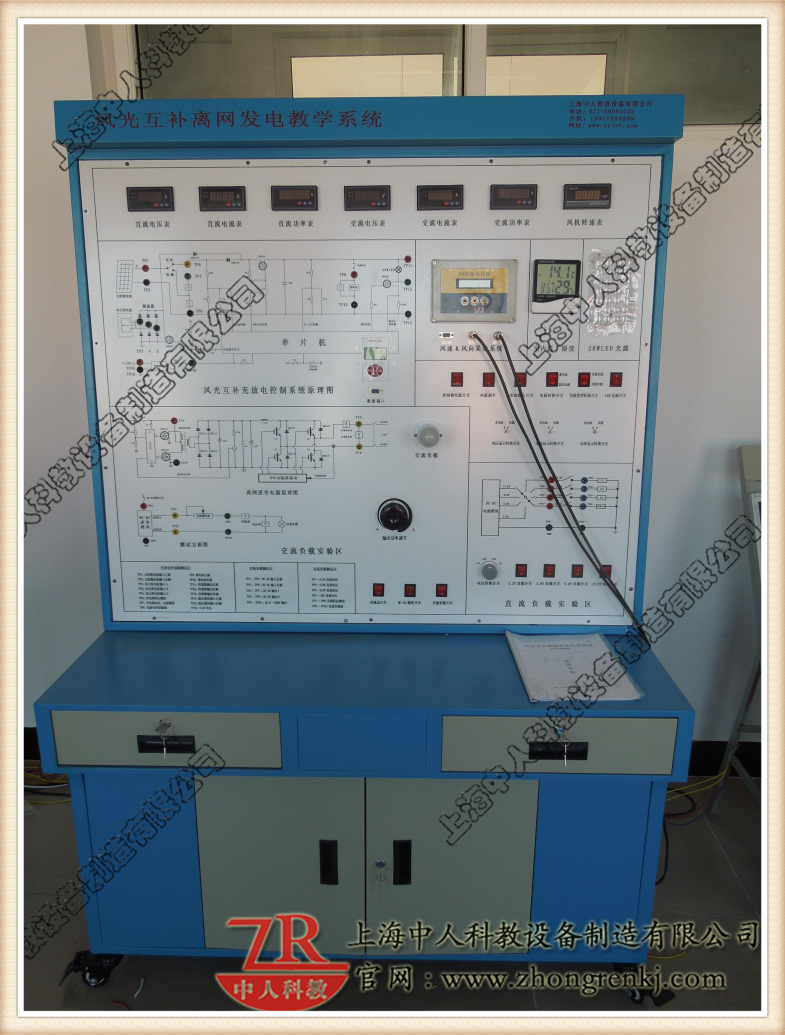

（风光互补综合实训装置,风光互补实验系统的主控台）

请知悉：如风光互补综合实训装置,风光互补实验系统涉及到PLC、电气元件、液压气动元件、变频器、触摸屏等，可选用其他品牌。如果您对风光互补综合实训装置,风光互补实验系统比较满意，您可以致电咨询我们相关的实训室建设方案和相关产品推荐。厂家，在购买风光互补综合实训装置,风光互补实验系统时，我们都赠送1年的免费质保期。
