单片机、EDA开发实验平台

单片机、EDA开发实验平台,EDA与单片机综合实训台适合各层次学生进行单片机原理和应用方面的实验教学。主要元器件采用直插式焊接工艺，插线孔采用通孔，防止异物进入孔内后造成插孔堵塞 ...

订购热线：021-66581511

推荐产品

: 高级维修电工实验装置

: 单片机、EDA开发实验平台

: 机器人与智能视觉实验装置

: 透明液压PLC控制实训装置

产品详情

中人教仪厂是专业生产单片机、EDA开发实验平台，EDA与单片机综合实训台及配件的厂家,生产的单片机、EDA开发实验平台，EDA与单片机综合实训台品质过硬，中人品牌在国内已经拥有几百所院校客户。

本文关键词：单片机、EDA开发实验平台
本文关键词： ZRDPJ-221单片机、EDA开发实验平台

概述

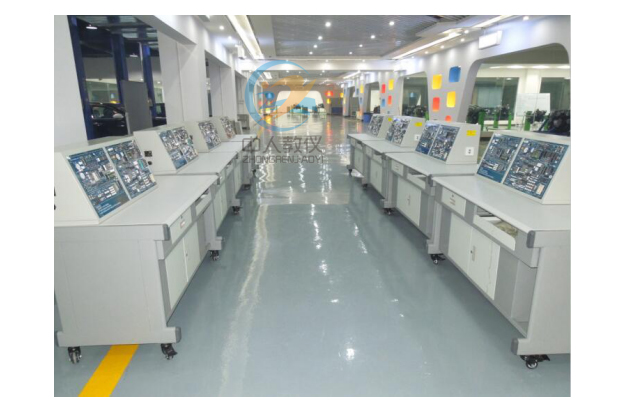

EDA与单片机综合实训台是综合51单片机系统和8088微机原理接口系统为一体化设计的实验平台，根据单片机和微机接口实验教学的特点出发，全部系统和实验模块采用一体化设计方式，该实验系统是目前最实用的一款单片机和微机接口综合实验教学平台，适合各层次学生进行单片机原理和应用方面的实验教学。主要元器件采用直插式焊接工艺，插线孔采用通孔，防止异物进入孔内后造成插孔堵塞后不易清理。
同时将工业组态软件应用于单片机控制系统中，直观形象地展示实际自动控制工业场景。让学生学习工业组态软件的编程和控制技术（总线控制和位控制），把学生培养成为优秀的应用型人才，以适应不断创新的社会需求。

详细硬件技术指标

* 标准配置部分

1、单片机仿真和系统
1）标准配置在系统可编程Keil C51单片机仿真系统。系统不能占用MCS51单片机的任何资源。采用USB通信或RS232串行通信兼容设计的通信方式。
2）单片机本身的全部输入和输出端口由排针和自锁紧插孔引出，以便观察时序波形。
3）8路译码输出，留给学生自行设计连接。
4）32K单片机外部扩展RAM。
5）单片机外部扩展总线包括8位数据总线、地址总线、读写信号和时钟等控制线全部由排针和自锁紧插孔引出。
6）具备单片机在线下载、独立运行功能，每套实验箱配备一片STC89C52(兼容89S52，性能高于89S52)单片机芯片。
7）编程语言：汇编语言和C语言
2、微机系统
1）核心CPU8088。
2）用CPLD器件组成整个系统控制逻辑和译码电路。
3）64K程序存储器存放系统监控程序。
4）32K数据存储器/程序存储器存放用户程序和数据。
5）8253定时/计数器电路。
6）8251串行接口控制器电路，实现数据串行传输。
7）8237 DMA控制电路。
3、集成一体化实验区部分：
1）单路8位数字模拟转换接口DAC0832模块，双缓冲控制信号全部插孔引出。
2）8路8位模拟/数字转换接口ADC0809模块。
3）可编程并行输入/输出接口8255模块。
4）8253定时/计数器实验模块
5）8279经典键盘显示接口控制模块。
6）8259中断控制模块。
7）0-5V模拟电压产生模块。
8）串行8位A/D TLC549模块。
9）串行10位D/A TLC5615模块。
10）自带T6963C控制器的128×64 LCD液晶模块。
11）看门狗电路MAX708。
12）16×16点阵LED模块。
13）串行实时时钟PCF8563电路。
14）串行存储器93C46应用电路。
15）ZLG7290串行键盘显示控制电路模块。
16）24C256 I2C存储器电路，全部功能脚留插孔引出。
17）简单I/O口扩展：1个8位并行输出电路74LS73，1个8位并行输入电路74LS244。
18）数字温度DS18B20测量电路模块。
20）RS232通信模块，RS485通信模块
21）音乐发生器模块电路，同时配有蜂鸣器和喇叭。
22）继电器控制模块电路。
23）4相步进电机和驱动电路模块。
24）直流电机控制和驱动并有单电源正反向控制电路模块。
25)V/F转换电路模块。
26)PWM输出模块。
27)红外光电通信模块
28)8路开关量输入模块。
29)8路开关量输出显示模块。
30)4×4键盘矩阵，能实现行扫描法、线反转法、8279、7290四者通用，且行输出能与数码管的位型输出共用，行、列各线串接电阻后用跳线接VCC或GND。
31)8位七段数码显示器。
32)正负单脉冲发生器。
33)1HZ-1MHZ固定脉冲时钟信号，分8路输出。
34）直流电机有霍尔和红外光电测速电路。
4、实验电路工作电源：±5V/2A、±12V/0.5A，每路均带有短路保护和自动关断功能，每路带电源指示。
5、模块间实验的连接：控制信号和部分接口信号的引出采用自锁紧式涂金插孔（永不氧化，美观漂亮），一些总线信号采用排线连接，操作简便，实验导线连接稳定可靠。

软件技术指标

1）WINDOWS 下KEIL C51 软件环境，支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。RS232通信/USB通信兼容设计电路。
2）在线下载软件：STC_ISP_V479
3）WINDOWS9X/2000/XP平台下集成化联机调试软件，提供功能强大的CAI课件，将实验原理、
实验目的、原理图、芯片查询、实验源程序等集于一体，便于多媒体教学。
4）MGCS工业组态软件
5）近50个单片机应用设计例程
6）MGCS工业组态软件与单片机接口例程

扩展配置实验模块

1）CAN总线通信和无线红外通信电路模块。
2）以太网通信模块。
3）压力测量和控制模块。
4) 传感器模块，含光敏、热敏、气敏、温湿度、超声测距等。

EDA技术实验教学系统

特点
1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5用户可更换其它核心板；
2、核心板自带SDRAM与FLASH，可用于NIOSII、IP CORE设计验计
3、单片机小系统可单独使用也可与核心板相结合完成综合的系统设计
4、丰富的实验模块，在数字电路的基础上增加了控制类、接口类、通信类的实验模块；
5、二个时钟源，四路输出，每路相对独立， 24MHZ—1HZ的频率能满足用户要求；
6、CPLD/FPGA主芯片I/O口完全开放，用户可以任意定义；
7、丰富的样板实验程序，在常规的EDA实验基础上增加了交通灯、电梯、步进电机、直流电机、PS2、VGA、音乐、键盘等实验，实验内容形象生动
8、MAXPLUSII 10.XX、QUARTUS开发软件，支持多种语言输入，自带LICENSE
9、详细的操作手册，含软、硬件的使用说明，各模块的功能说明

EDA技术实验教学系统配置：
1、8 位拨动开关输入模块
2、8位按键开关输入模块
3、4*4矩阵键盘输入模块
4、8位LED显示模块
5、8*8点阵显示模块
6、1602字符液晶显示模块
7、8通道8位并行AD转换模块
8、2路8位并行DA转换模块
9、0～5V模拟量输出
10、蜂鸣器、喇叭输入接口模块
11、1个四向模拟交通灯控制模块
12、1个四相步进电机控制模块
13、1个速度可控、可测直流电机模块
14、1个VGA接口
15、2个UART串行通信接口
16、S51单片机最小系统模块
17、固定脉冲输出24MHZ-1HZ
18、CPU核心板
19、实验系统工作电源5V/2A，12V/0.7A，带短路保护功能。

CPU核心板详细组成
1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5Q208C8N。
2、FPGA内门电路高达10万门，内部使用RAM作电路结构，速度高达几百MHZ，且可任意规划更改电路，是一个可随心所欲的设计芯片
3、8M-Byte SDRAM
4、2M-Byte Nor Flash
5、4M-Bits EPCS4
6、JTAG编程调试接口
7、2个扩展接口，扩展FPGA共66个IO接脚
8、1个复位按键和一个用户LED显示
9、5V/DC电源输入接口

实验装置配置

序号	名称	说明	数量
1	单片机、EDA综合实验平台	含台体（全铁）、电源、51系统和88系统标配全部实验电路	1套
2	Keil C51单片机仿真器 +STC89C51芯片		1
3	2号实验用导线		25根
4	9芯-9芯串口通信线		1根
5	3芯-9芯串口通信线		1根
6	方口USB通信线		1根
7	8芯-8芯排线		5根
8	4芯-4芯排线		2根
9	2芯-2芯排线		2根
10	整套实验指导书		1套
11	软件光盘		1张
单片机拓展模块
1	19号 CAN通信模块		1
2	20号以太网通信模块		1
3	23号压力测量模块		1
4	45号综合传感器模块		1

概述

常见问题：

1、如果我要购买单片机、EDA开发实验平台、EDA与单片机综合实训台，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的单片机、EDA开发实验平台、EDA与单片机综合实训台是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开单片机、EDA开发实验平台、EDA与单片机综合实训台的发票，您需要提供开票资料。

3、你们的产品都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
