一、概述：

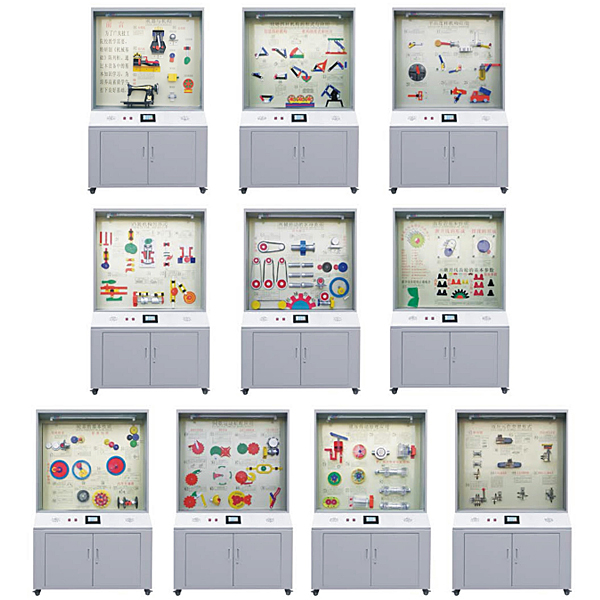

根据全国技工学校机械类通用教材机械基础教学陈列柜是一套电化教学设备。本陈列柜共分十个柜，陈列柜通过机械模型或实物，配合相应的图文资料，形象地展示与解说机械基础的基本知识，加强学生对通用机械基础的类型、结构特点及其设计的感性认知，为进一步学习机械基础奠定基础。
二、技术规格：
1、全套陈列柜由10个单体陈列柜组成，每个柜子均配有触摸屏同步语音解说系统，陈列柜体外形尺寸：1200×530×1900㎜；尺度比例设计符合人机工程要求；
2、陈列柜体采用1.0mm冷轧钢板喷塑（或铝木结构）制作，柜体刚性好，外形美观大方；柜内陈列面板为超豪华铝塑夹层板，承载性好；
3、柜顶部罩板内装有照明日光灯，符合人机工程要求；
4、柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。
5、柜背设有对开门，有利维护设备和方便维修。
6、柜底装有万向轮，方便移动。
7、具有多功能语音播放控制系统。语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示。控制采用液晶触摸屏控制和遥控控制自动运行讲解、可循环与重复播放运转，又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
8、模型材料主要采用铝锭经数控机床加工精制而成，不得采用翻砂工艺粗制模型。模型可运转。





机械基础陈列实训装置,机械系统创新搭接实验台

一、概述：

该实验台的功能主要是为学生提供了手动拼装复杂机械系统的实训平台，让学生设计并拼装可实现不同运动要求的复杂机械系统。同时实验台在主要构件上设计了安装传感器的位置，并配备了检测系统和数据处理软件，学生可通过运动参数变化曲线，了解不同复杂机械系统中的运动构件的运动规律和运动学特性。

二、实验功能要求：

1、它将单一的机械零件，通过实体操作，达到机械传动中各种传动效果，使学生将所学的理论在实践中得到运用。

2、掌握实际安装中的零件加工精度对装配的影响，了解平行度、直线度、同轴度、定向、定位、跳动等各种形位公差的概念和作用。

3、掌握工作中各种工卡量具的使用。

4、通过对机械传动的安装，充分了解安装误差对机械传动工作过程所产生的各种损坏和振动噪声等。

5、要求在主要构件上设计安装传感器的位置，并配备了检测系统和数据处理软件，通过实验了解直动机构位移、速度、加速度；摆动机构摆动角位移、角速度、角加速度及回转轴转速、回转不匀率等运动参数的测定方法。通过运动参数变化曲线，了解不同复杂机械系统中的运动构件的运动规律和运动学特性。

6、通过对所安装的各种传动机构测试、分析，--安装误差对测试精度的影响，能及时对照理论与实测的效果，分析找出其存在的问题。
