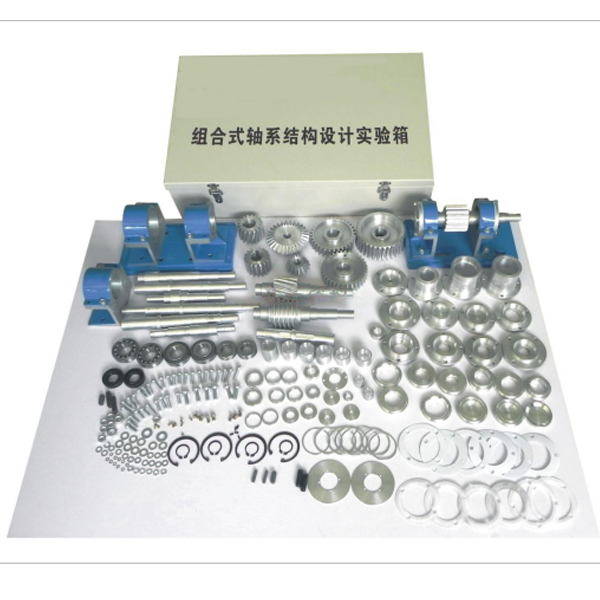

组合式铝制轴系实训装置

时间:2023-12-08 14:50:52 点击次数: 中人教仪厂
组合式铝制轴系实训装置,强迫对流空气横掠平板放热系数测试实训台

一、主要特点:
1、 本实验箱具有轴系结构设计和轴系结构分析两大实验功能,培养学生的机构设计能力具有良好的使用效果;
2、 零件轴的结构形式多样,使学生的灵活性和多样样有更深入的了解
3、 轴及轴上零件定位准确、固定可靠、轴上零件便于拆装和调整。
4、 基本零件中共有68种125件,另配有标准件7类166件,
5、 能方便地组合出数三十一种轴系结构方案,具有内容系统,方案多样的优点。
6、 配有实验指导书和装拆工具供学生按照设计思路进行装配和模拟设计。
7、 实验箱可供5-7人使用。
8、教师教学设计系统:基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。可选圆柱齿轮轴系部件4种、锥齿轮轴系部件4种、蜗杆轴系部件6种进行安装、拆卸、装配、零部件测量(分为轴测量与底座测量)、考核等。零件拆装的步骤过程中有智能提醒,由学生手动选择对应的零件并移动至轴系结构上,选择顺序正确零件才能安装上去,软件内的模型均采用3D模型,由3Dmax制作而成,并经过渲染和润色,使模型看起来与真实部件一般无二,设有非标零件库(8种零件)、标准零件库(12种零件)、测量工具库(钢直尺、游标卡尺)供拆装选择。软件内配有实验的目的、步骤、要求等集成的电子实验考核题及指导书。使用考核功能时,出题供学生回答,当学生答完题目时给出考核分数,共12题,每道题目设为8分(其中一题为多选题,占12分),只有选择了答案才能进行下一题。软件需能进行全方位旋转、放大、缩小观看其细节。软件须为整体同一平台,不得以单独的资源展现。

组合式铝制轴系实训装置,强迫对流空气横掠平板放热系数测试实训台


组合式铝制轴系实训装置,强迫对流空气横掠平板放热系数测试实训台

实验目的:
测定空气横向流过平板表面时的放热系数;根据对受强迫运动放热过程的相似分析,将实验数据整理成准则方程式。
主要配置:
多翼式低噪音风机,自动调节风门,组合式有机玻璃风洞,有机玻璃实验管段,紫铜平板试件,固体调压模块配电位器调节加热功率,数显电流表、电压表显示加热电流电压,风流量由毕托管配差压传感器测量,温度由PT100热电阻测量,8路**信号输入巡检仪显示温度、阻力、流量,不锈钢支架。
技术参数:
1、输入电源:单相AC220V±10% 50Hz,功率1.5KW。
2、多翼式低噪音风机参数:风量2000m3/h,风压1000 Pa,功率370W。
3、电镀紫铜平板试件规格:δ=0.1 mm,长度250mm,宽度180 mm,表面黑度 ε=0.2,导热系数λ=15 (W/m℃);电加热功率:500W。
4、毕托管流量计配差压传感器:量程0―1000Pa,精度0.5级。
5、实验风道采用透明有机玻璃材质,分为风口段,实验段测试段等,彼此之间采用法兰螺母连接。
6、温度由高精度温度传感器测量,**信号输入巡检仪配合高精度数字显示表,显示温度、阻力、流速等实验全部测量参数,手动风门调节风量。
7.外形尺寸:2000×500×1700mm,外形为不锈钢可移动支架,带双刹车轮。
8.建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示,内容如下:
A、湿式报警系统
1、系统概述:湿式报警系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置6道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示:展示湿式报警系统的工作原理,三维动画演示,三维模型半透明化,可以见内部水流。配备练习模块(内置4道选择题,选择正确与错误均有提示)

常见问题:

1、如果我要购买组合式铝制轴系实训装置,强迫对流空气横掠平板放热系数测试实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的组合式铝制轴系实训装置,强迫对流空气横掠平板放热系数测试实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开组合式铝制轴系实训装置,强迫对流空气横掠平板放热系数测试实训台的发票,您需要提供开票资料。

3、你们的组合式铝制轴系实训装置,强迫对流空气横掠平板放热系数测试实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
