维修电工实训台说明书

维修电工实训台是一种用于培养学生维修和调试电力设备的专用设备。本说明书将详细介绍维修电工实训台的结构、原理、使用方法以及常见故障的排除方法，帮助学生全面掌握实训台的操作和维护。

一、实训台的结构和原理

1.1 实训台的结构

维修电工实训台由主控制柜、电源模块、信号模块、演示模块等组成。--主控制柜负责控制整个实训台的工作，并与上位机进行通信；电源模块提供实验所需的不同电压和电流；信号模块用于模拟不同的输入和输出信号；演示模块通过模型展示电力设备的工作原理。

1.2 实训台的原理

维修电工实训台采用plc（可编程逻辑控制器）技术，通过对输入信号的采集和处理，再根据程序的逻辑控制输出信号，从而实现对设备的自动控制。实训台中的软件开发环境支持学生进行PLC程序的编写、调试和仿真操作，能够有效提高学生的实践能力和维修技术水平。

二、实训台的使用方法

2.1 实验准备

在进行实验之前，需要先检查实训台各个模块的连接是否正常，以及所需的电源和信号线是否正确接入。--确保所使用的PLC程序已经正确编写并加载到实训台的主控制柜中。

2.2 实验操作

根据实验要求，学生可以使用上位机对实训台进行远程控制，也可以直接在实训台上进行操作。通过改变输入信号的状态或调整参数，观察输出信号的变化，以验证PLC程序的正确性和设备的工作状态。在操作实训台时，应注意安全操作规程，避免发生意外事故。

2.3 故障排除

如果实训台出现故障，首先要检查各个模块的连接是否松动或损坏，然后逐个模块进行功能测试。若无法定位故障原因，可以参考附带的故障排除手册进行故障诊断和处理。对于一些常见的故障现象，如输入信号不稳定、输出信号无响应等，也可以参考故障排除手册提供的方法进行处理。

三、实训台的维护与保养

3.1 定期检查

定期对维修电工实训台进行检查，包括检查各个模块的连接是否松动、电源模块的输出电流是否正常、信号模块是否有损坏等。如发现问题应及时进行维修或更换。

3.2 清洁保养

维修电工实训台表面应保持清洁，并定期使用吸尘器或干净的布进行清洁。同��，应注意避免水或异物进入实训台内部，以防影响设备的正常工作。

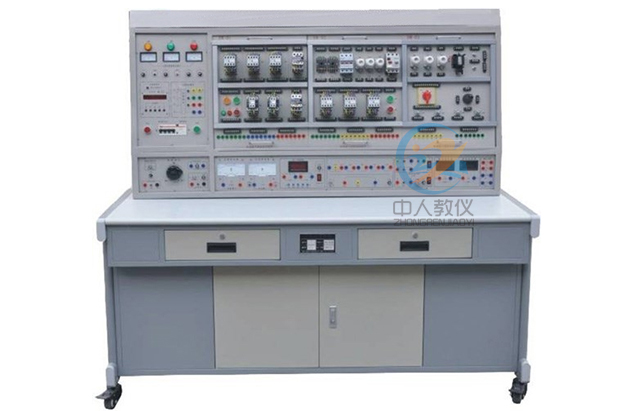

插图：PLC实验台示意图

（图片中展示了维修电工实训台的外观和主要组成部件，既直观地展示了实训台的结构，也能够帮助学生更好地理解实训台的原理和操作方法。）

维修电工实训台作为一种专用的培训设备，在电工维修专业的学习中起到重要的作用。通过使用实训台进行实践操作，学生能够更加深入地理解电力设备的工作原理、掌握维修技术，并提高自己的实际操作能力。--熟练掌握维修电工实训台的使用方法和维护技巧是每位电工维修专业学生必备的基本能力。

希望通过本说明书的详细介绍，能够使学生更加清晰地了解维修电工实训台的结构和原理，并正确操作和维护实训台，从而为未来的电工维修工作打下坚实的基础。
