高低压安检实训装置

时间:2023-11-03 13:25:03 点击次数: 中人教仪厂
高低压安检实训装置,电控汽油发动机拆装运行实训装置

一、 产品概述:

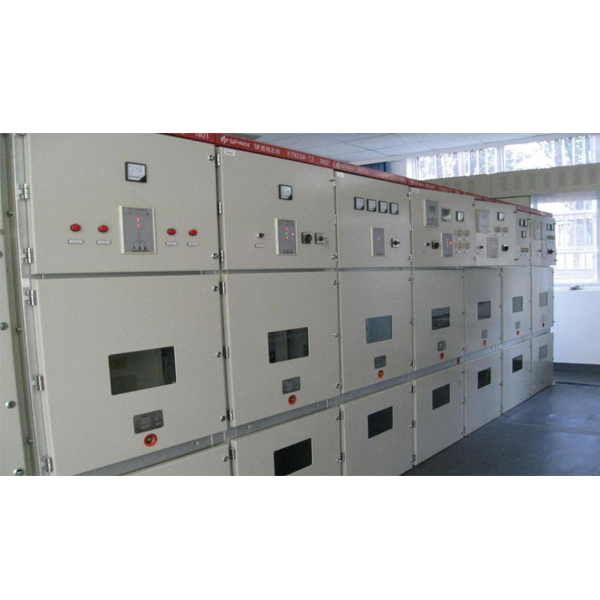

该设备采用高压开关柜工艺及要求设计,分为母线隔室、断路器隔室、电缆隔室及低压隔室等,避雷器、电流互感器、接地闸刀、真空断路器、继电保护系统等器件。适用于职业院校、技工学校等作为**维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。

二、技术参数:

外形尺寸:800×1660×2200mm

工作环境:温度0℃~50℃

相对湿度35~85%  海拔<4000m

三、开关柜的型式:
(1)金属铠装中置式小车开关柜
(2)额定电压:6.3KV
(3)**工作电压:7.2KV
(4)额定频率:50HZ
(5)主母线额定电流:1000A
四、真空断路器:
(1)额定电流 630A
(2)额定开断电流 40KA
(3)断路器分合闸时间:合闸时间<75ms,分闸时间:<50ms
五、过压保护器:

氧化锌,户内三相组合式,额定电压 7.6KV,标称放电电流 5KA。
六、弹簧操作机构:

与断路器为一体化,其储能电源为交流 220Vac。 2.6 开关柜安全:具有五防功能
七、电流互感器:

电压等级为 6.3KV,变比为 100/5,环氧树脂浇注式。
八、微机保护装置:

装置电源 220V(交直流两用),频率 50HZ,液晶显示,能在该装置 的面板上进行参数的设置、修改,该保护单元具有基本的馈线保护功能,以及通讯接口。
九、高压开关柜二次回路:

控制回路的电线为单芯 1.5mm2 铜线,电流互感器的二次回 路的电线为单芯 2.5mm2 铜线。二次电路具有基本控制、监视、计量、保护的功能。控制回 路的低压电气元件电压为 220Vac。柜内有照明装置。




高低压安检实训装置,电控汽油发动机拆装运行实训装置


高低压安检实训装置,电控汽油发动机拆装运行实训装置


一、产品简介
教学设备采用 电控汽油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接,可起动运行发动机,检测发动机的装配效果。
二.功能特点
1.实训台面板上绘有彩色喷绘电路图,学员可直观对照电路图和电控汽油发动机实物,认识和分析控制系统的工作原理;
2.实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控汽油发动机总成和可做360度翻转的发动机拆装架组成,运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成;
3.带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止,可方便地进行拆卸和装配实训,底部放置接油盘,便于小零件、水及油的收集,做到三不落地;
运行检测控制台架安装有起动运行发动机所有的部件要素,如电控单元、水箱、油箱和油泵、仪表、点火开关等,与拆装翻转台架进行油路、电路、水路、气路的对接,可运行发动机(加速/减速/怠速工况正常)、检测发动机装配的效果;
4.实训台面板上绘有彩色UV平板喷绘电路图,学员可直观对照电路图和发动机实物,认识和分析控制系统的工作原理;
5.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色系统电路图,实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等;
实训台面板上安装有汽车仪表、燃油压力表、真空压力表,可实时显示发动机转速、喷油压力、进气岐管压力等参数变化;
6.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7.实训台配备有电源总开关、飞轮防护罩等安装保护装置。
8.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
9.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)

常见问题:

1、如果我要购买高低压安检实训装置,电控汽油发动机拆装运行实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的高低压安检实训装置,电控汽油发动机拆装运行实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开高低压安检实训装置,电控汽油发动机拆装运行实训装置的发票,您需要提供开票资料。

3、你们的高低压安检实训装置,电控汽油发动机拆装运行实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
