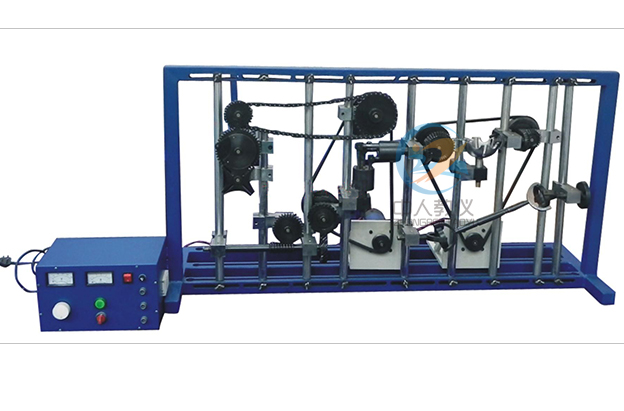

轮系创新设计组合实验台

轮系创新设计组合实验台,轮系创新组合及结构分析综合实验台

一、 概述：
    本装置按照现代机械原理和结构理论设计的一种多功能模块化实验台，以提高学生创新思维能力、观察分析和动手能力为目的、本实验台采用了组合式结构，由机构部分、电控部分、测试软件组成，可实现对定轴、行星、差动、周转轮系四种轮系输入、输出的扭矩、转速进行实时测量，传动比的测算以及效率的测定。

二、 主要特点：
1、将实验台的运动构件最大限度的一件多用，实现了一台可相当于四台用的目的，节约了实验场地和资源。
2、本软件专门为测试轮系的传动比和效率而设计的，具有界面优清晰、简洁、易使用等特点。窗体的菜单包括：文件、实验内容、帮助。
三、实验内容：
1、了解和熟练掌握轮系的各种类型及其基本组成结构，正确熟练组装各种轮系；
2、深刻理解和掌握各种轮系传动比的计算方法，尤其是周转轮系中各构件的相对运动原理及传动比的计算方法。
3、各种轮系的效率的测定。
四、主要技术参数：
1、直流电机：功率：750W,调整范围：0-500r/min.
2、直流电机：功率：750W,调整范围：0-1400r/min.
3、压力传感器：5kg/个：25kg/个
4、角位移传感器：输出电压/脉冲数5V./360P
5、磁粉制动器：量程为25Nm
6、外形尺寸：1100x700x900mm
7、实验台重量：100kg.
