光电传感器实验箱,光电传感器实验仪
  • 光电传感器实验箱,光电传感器实验仪

光电传感器实验箱

光电传感器实验箱,光电传感器实验仪被测体、红外热释电传感器、转速电机、位移平台、莫尔条纹光栅位移传感器、光纤传感器、光电断续器 ...

订购热线:021-66581511

所属目录

中人教仪厂是专业生产光电传感器实验箱,光电传感器实验仪_培训教学及配件的厂家,生产的光电传感器实验箱,光电传感器实验仪_培训教学品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:光电传感器实验箱
ZRCGY-GD光电传感器实验仪
一、产品简介
光电传感器实验仪,是本公司多年生产传感技术教学实验仪的基础上,为适合光电子、信息工程、物理电子技术等专业教学内容的需要,最近推出的光电类教学实验装置,是进行光敏器件和光电传感器特性及应用实验的基本设备,是光电子技术的基础实验。

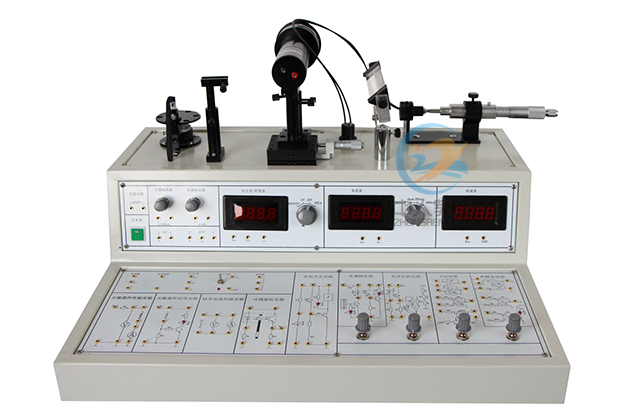

光电传感器实验箱
二、产品特点
1、 实验仪目前选用的实验内容大部份是光电基础实验。重点分析光敏器件及光电传感器的特性和应用场合。学生通过实验应了解特性,学会合理地选择传感器,掌握检测的原理和方法。
2、 实验仪集中了目前常用的光敏器件和光电传感器,采用了一体化设计,可适用不同专业的学生做实验。实验仪上备有各种常用的稳压电源,电压、电流、照度等显示表。
3、 可用于学生进行毕业设计和课题制作。
三、产品组成
光电传感器实验仪主要由各种光电传感器、被测体、红外热释电传感器、转速电机、位移平台、莫尔条纹光栅位移传感器、光纤传感器、光电断续器、CCD电荷图像传感器、PSD光电位置传感器、固体激光器、光源、照度测量探头。等部分组成。
显示与激励源部分:包括F/V数字显示表(可作为电压表和频率表)、85C1微安表、照度表;提供±15v、5v直流稳压电源、±2~±10v可调直流稳压电源;还提供了电机转速控制(0~2400转/分)、光栅电源、激光电源、发光管电源。
(一)、主机:由大面板、小面板和顶板。供电电源AC220V,50Hz。额定功率200W。
1、大面板:各类实验电路
2、小面板:
1)各种直流稳压电源和恒流源。
0~15V连续可调直流稳压电源。
0~5V连续可调直流稳压电源。
±15V、+5V稳压电源。
AC12V 交流电源
0~20mA连续可调恒流源
2)显示表:
电流表:DC20μA、200μA、20mA 、200mA(量程四档切换)
电压表:DC200mV、2V、20V(量程三档切换)
光照度计:1-1999Lx
3、顶板
顶板:由安装架、支架、滑轨等组成。
(二)、传感器与器件
1、光敏电阻: 暗阻:≥2MΩ  亮阻:≤1KΩ;响应时间:40ms(上升),下降(100ms); 功耗:30mW(max);峰值波长;0.56±0.03μm; 光谱响应范围;0.4~0.7μm。
2、光敏二极管:光谱范围:0.4—1.1μm;峰值波长:0.85μm;响应时间:10-9(S);暗电流:<0.1μA。
3、光敏三极管:光谱范围:0.4-1.1μm; 响应时间<10-5S; 峰值波长:0.85。
4、硅光电池:开路电压:≥200mV;短路电流:1-4mA;有效面积:2.5×5㎡;光谱范围:0.4-1.1μm;峰值波长:0.8-0.9μm;响应时间:10^(-3)—10^(-6)S。
5、热释电红外传感器:灵敏度:300V/W(500K、10Hz、1Hz);响应波长:1-15μm;视角:70;供电:5-15VDC。
6、PSD位置传感器:尺寸;10mm×1线阵元件;激光光源:≤1W;测量系统:0-1.5mm
7、CCD图像传惑器:彩色面阵CCD;PC:USB接口(配处理软件)。
8、集成光耦:BVCEO=30V、VCE(sat)=0.3V、Ifmax=10mA .
9、光纤位移传感器:光纤类型;多模;探头光路分布:半圆;形状:Y型
10、光电断续器:类型:红外, TTL电平;测量距离:5mm
11、光电转速传感器:类型:红外,反射式,TTL电平
12、激光图形控制模块:激光功率:650nm/200mW, 532nm/100mW;激光光源:半导体激光器;激光颜色:红,绿;具有以下控制方式:数控、声控(信号调制)、程控。
13、光栅传感器:完成光栅测量及计数,系统具有莫尔条纹观测窗口,莫尔条纹宽度可调。莫尔条纹可储存可调节。莫尔条纹灯光颜色可调。具有精密X-Y二维调节系统,光栅具有可见的莫尔条纹,针对莫尔条纹具有同步的相应的位移电信号输出,具有两路不同相位的信号输出。
14、采样电阻:提供2~12K可调电阻,用于传感器的采样。
15、差动放大器:通频带0~10KHz,可接成同相、反向、差动结构,增益为1~100倍的直流放大器。
16、比较器I:当输入小于比较电压LED发光,比较电压-5v~+5v可调。
17、比较器II:当输入大于比较电压LED发光,比较电压-5v~+5v可调。
18、PSD光电位置:PSD变送器。
19、跟随器:增加输入阻抗。
20、低通滤波:由50Hz陷波器和RC滤波器组成,转折频率35Hz左右。
21、整形电路:它可以将非标准的脉冲信号整形为标准的5vTTL电平输出,再经过斯密特触发器通过Fo输出。
22、集成光耦:采用4N35,它是一种光信号与电信号直接耦合的器件。
23、三折点修正电路,折点电压2V、5V、8V
24、数字式电压/频率表:3位半显示,电压范围0~2V、0~20V,频率范围3Hz~2kHz、10Hz~20kHz,灵敏度≤50mv。
25、指针式微安表:85C1表,分50μA、500μA、5mA三挡,精度 2.5%。
26、照度表:显示范围0~2000Lx,精度5%。
27、由可调的低噪声高速轴流风扇组成,与光断续器、光电开关、光纤传感器配合进行测速实验。
28、两组稳压电源:直流±15V,5V,主要提供传感器或扩展模块供电。最大激励1.5A。±2V~±10V分五档输出,最大输出电流1.5A。提供直流激励源。
(三)、实验仪器尺寸
  实验仪器台尺寸为:520×400×350(mm)。
四、实验项目
1、光电基础知识实验
2、光敏电阻实验
3、光敏二极管的特性实验
4、光敏三极管的特性实验
5、硅光电池实验
6、光电开关实验(透射式)
7、红外反射式光电开关实验(反射光耦)
8、光电断续器性能测定
9、CCD 面积测量实验
10、热释电红外传感器实验
11、光源及光调制解调实验
12、激光定位实验(PSD位置传感器实验)
13、光纤位移传感器实验
14、光栅位移测量实验
15、光栅图形控制实验
