工业传感器检测与创新实验台

工业传感器检测与创新实验台,工业传感器实训装置交流电源AC220V,带漏电保护器;直流稳压电源:+24V/1A、±12V/1A、±5V;数字直流电压表。咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产工业传感器检测与创新实验台,工业传感器实训装置及配件的厂家,生产的工业传感器检测与创新实验台,工业传感器实训装置品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:工业传感器检测与创新实验台

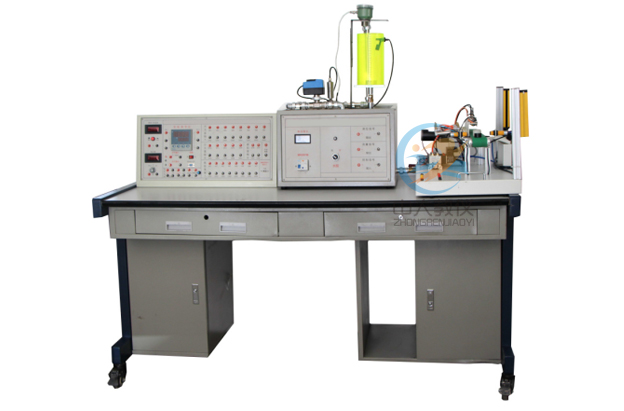

ZRCGQ-1工业传感器检测与创新实验台

1、主控台部分

1)控制屏
工业传感器实训装置提供高稳定的±15V、+5V、±2V~±10V可调、+2V~+24V可调八种直流稳压电源;主控台面板上还装有电压、频率、转速显示。 音频信号源(音频振荡器)1KHz~10KHz(可调);低频信号源1Hz~30Hz(可调);1.交流电源AC220V,带漏电保护器;直流稳压电源:+24V/1A、±12V/1A、±5V;数字直流电压表:量程0~20V,分200mV、2V、20V三档,精度0.5级频率/转速表:频率测量范围1~9999Hz,转速测量范围1~9999rpm
工业传感器检测与创新实验台,工业传感器实训装置
3)变送器挂箱
1.电荷放大器;量程:102pc、103pc两档可调,最大输出电压:10V/5mA;
2.输出增益:10mV/uint、100mV/uint两档可调,与压电加速度配套使用;
3.轴向位移变送器:量程:-4~6mm,电流输出:4~20mA,准确度:±0.5%(25℃);频率响应:2~5kHz,系统温漂:±0.1%/℃,电源:24VDC;
4.压力仪表:采用24位A/D转换器,双5位高亮度红色LED显示,测量精度:±0.2%F.S±1个字;带RS232通信,与S型拉压力传感器配套使用
4) 数据采集卡挂箱
1.  高速USB数据采集卡,采集卡支持最大采样频率为400kHz,12位A/D转换
2.8路模拟量输入,2通道模拟量输出,信号输出范围:-5V~+5V电压信号
信号输出接口:标准BNC接口16通道开关量输入,16通道开关量输入;输出方式:集电极开路输出;最大输出电流:0.5A 5路开关量输出;
3.  配套软件,可实现物 料分拣的自动控制、多功能转子的测量、液位流量测量、位移测量、温度测量控制
工业传感器检测与创新实验台,工业传感器实训装置423423
工业传感器检测与创新实验台,工业传感器实训装置34534534
4.   位机软件采用MCGS全中文工控组态软件,实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。上位机驱动程序有
Labview该设备可承担学生毕业设计指导教师可以依据实验条件,鼓励学生进行创新设计;同时开放实验室,使实验室面向全校学生,使其成为学生毕业设计的一个基地;并为学生做相关课题提供实验条件。

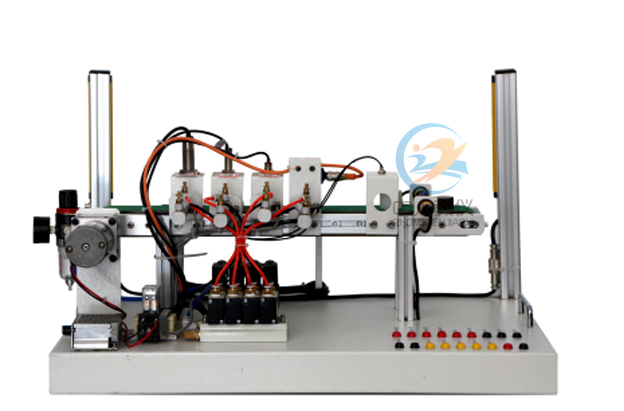

5) 材料分拣模型
分拣模型
1.直流减速电机,转速:20rpm,电源DC24V;
2.电磁阀1个,气缸4个,磁性开关4个;
3.对射式光电开关传感器:检测距离5m,光轴直径15mm,常开型,NPN晶体管输出,输出电流<200mA,频率响应<20Hz,工作状态带红色LED指示,电源DC10~30V;
4.霍尔接近开关传感器,检测距离10mm,可检测永磁体,开关条件磁场强度>22mT,常开型,NPN晶体管输出,输出电流<50mA,频率响应<320kHz,工作状态带红色LED指示,电源DC10~30V;
5.电感接近开关传感器:检测距离4mm,常开型,NPN晶体管输出,输出电流<200mA,频率响应<300Hz,电源DC10~30V;
6.电容接近开关传感器,检测距离2mm,常开型,NPN晶体管输出,输出电流<200mA,频率响应<300Hz,电源DC10~30V;
7.色标传感器:焦距12.5mm±2mm,红、蓝、绿三色光源,按钮式设定自动选择适用光源,静态分别对记号和底色设定;
8.安全光幕传感器:检测距离:0.3~4m,4个光轴,光轴间距25mm,响应时间10ms,继电器输出

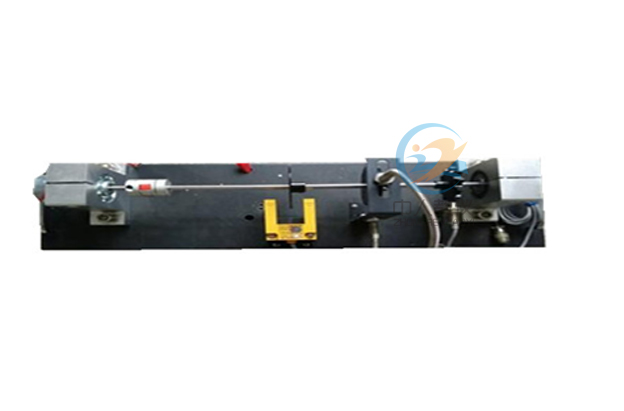

6) 多功能转子模型
转子模型
1.直流电机:转速3000rpm,功率15W,电源DC24V;
2.光电开关传感器:槽式结构,槽宽30mm,输出电流<300mA,频率响应<200Hz,具有灵敏度连续可调功能,工作状态带红色LED指示,电源DC10~30V;
3.齿轮转速传感器:测量范围0~20kHz,脉冲输出信号,最大输出电流20mA;
4.电涡流传感器:量程-4~6mm,灵敏度8mA/mm;
5.压电加速度传感器:量程50000ms-2,电荷灵敏度1.47pC/ms-2,最大横向灵敏度比<5%F.S,频率范围1~12000Hz,安装谐振频率40kHz
6.震动源,装有振动源1HZ-30HZ(可调)音频信号源(音频振荡器)1KHz~10KHz(可调),幅度可调。

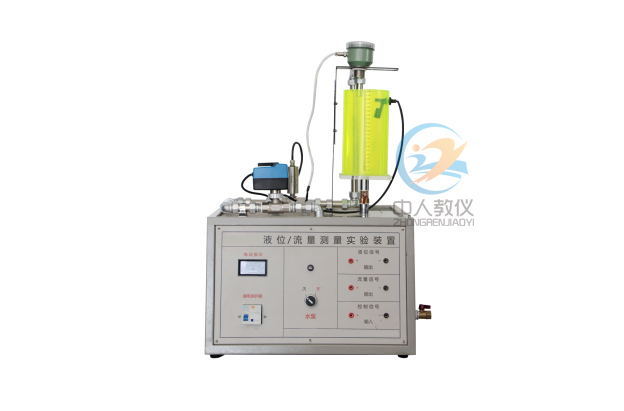

8)液位/流量模型
 液位流量模型
1.直流水泵:扬程:0.6m,流量:600L/h,功率30W;
2.超声波液位传感器:量程:1m,盲区:0.06m,输出:4~20mA,一体式结构;
3.涡轮流量传感器:量程:0.1~0.6m3/h,精度1%,配套变送器:输出:4~20mA
4.智能调节阀。控制信号4-20 mA

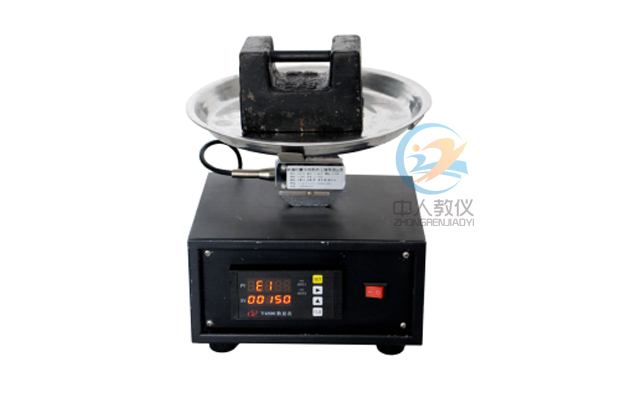

9)电子秤模型
电子秤模型
1.S型拉压力传感器:量程:20Kg,输出灵敏度:2.0±0.005mV/V,线性度:0.03%F.S,重复性:0.03% F.S,零点输出:<1%F.S,零点温度影响:<0.1%F.S/10℃
10)位移检测模型
1.光纤位移传感器及放大器:量程:0~10mm,输出:1~5V,响应时间:<0.35ms,放大器增益连续可调,具有接头防反接、输入输出防反接、消除干扰脉冲、输出端抗过流短路等保护功能

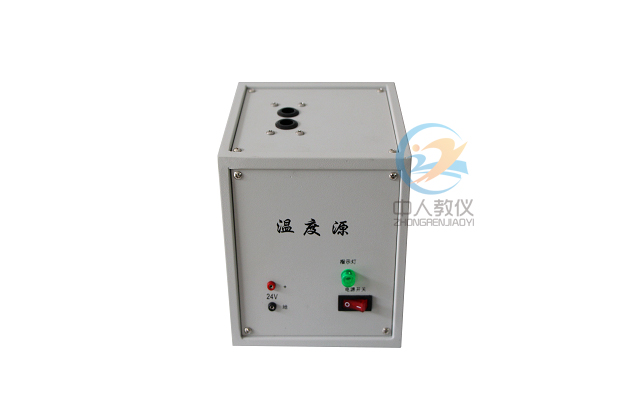

11)温度控制模型
温度控制器
1.高精度温度调节仪:多种输入输出规格,人工智能调节以及参数自整定功能,先进控制算法,温度控制精度±0.5℃,温度可控制在室温~120℃;
2.温度变送器:输出4~20mA(对应0~100℃);
3.加热方式是有外部的输入电压:0~10V控制(对应AC0~220V)
12)工业传感器控制软件
本软件是智能检测系统实训装置的配套软件,包含物料分拣、多功能转子、区域报警等模块,可进行15个实训项目。并且具有状态栏指示功能:用来显示采集卡端口的当前状态,绿色为未占用,红色为占用。

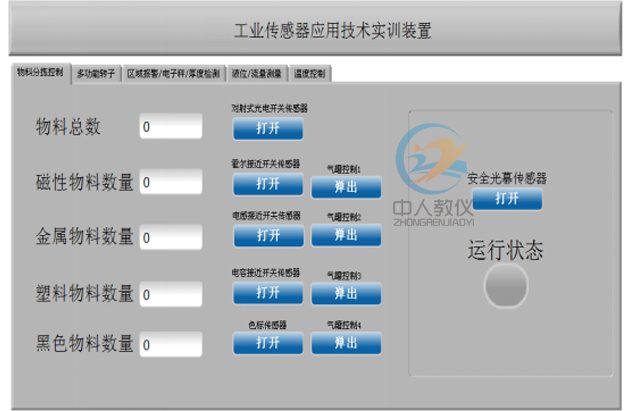

物料分拣窗口包括对射式光电开关传感器、霍尔接近开关传感器、电感接近开关传感器、电容接近开关传感器、色标传感器和安全光幕传感器六个模块,用来测量通过传送带上的各种物料的数量和运行状态。

2.多功能转子窗口包括光电开关传感器、齿轮转速传感器、电涡流传感器和压电加速度传感器四个模块,用来测量电机转速、轴心轨迹和振动波形曲线

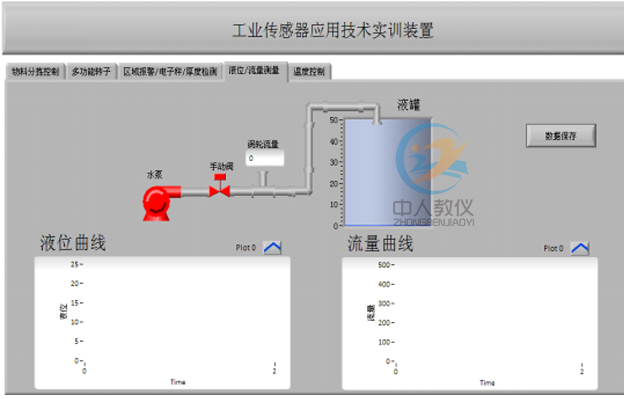

3.区域报警/液位流量/厚度测量窗口包括压电电缆传感器、超声波液位传感器、涡流流量传感器和光纤位移传感器。

(二)虚拟示波器
本软件配合USB数据采集卡使用,实时采集实验数据,对数据进行动态或静态处理和分析,带有传感器虚拟仿真、双通道虚拟示波器、电机控制、DIDO等功能。


实训项目

1.利用对射式光电开关传感器来实现物料计数;
2.利用霍尔接近开关传感器来实现对磁性物料的分拣;
3.利用电感接近开关传感器来实现对金属物料的分拣;
4.利用电容接近开关传感器来实现对塑料物料的分拣;
5.利用色标传感器来实现对颜色(黑色)物料的分拣;
6.利用安全光幕传感器来实现对电机的控制;
7.利用U型光电开关传感器来实现电机转度检测;
8.利用齿轮转速传感器来实现电机转度检测;
9.利用涡流传感器及变送器来实现轴心轨迹的检测;
10.利用压电加速度传感器及变送器来实现振动的检测;
11.利用热释电开关传感器来实现区域报警;
12.利用声光控开关传感器来实现区域报警;
13.利用压电电缆传感器及变送器来实现区域报警;
14.利用超声波液位传感器及变送器来实现液位检测;
15.利用流量传感器及变送器来实现流量检测;
16.利用S型拉压力传感器及变送器来实现电子秤设计;
17.利用光纤位移传感器及变送器来实现厚度检测;
18.利用智能调节仪实现温度控制.
19.流量特性测试
20.流量PID控制实验
21.液位特性实验
22.液位PID控制实验
