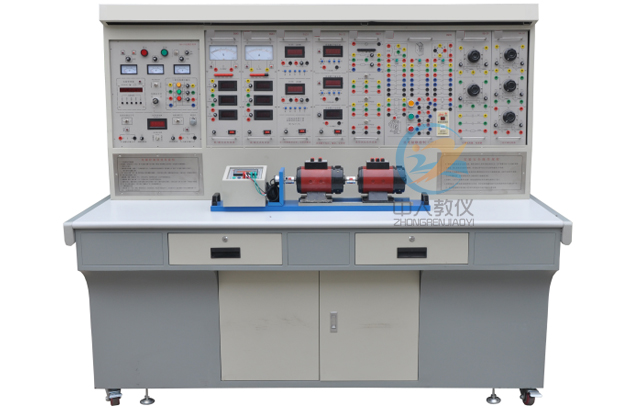

ZRDJQ-2电机及电气技术实验装置
一、概述
电机控制技术综合实训台是由本公司设计的新颖综合实验装置，综合了目前我国高等院校“电机学”、“电机与拖动”、“控制微电机”、“电机控制”、“继电接触控制”、 “工厂电气控制”等课程实验大纲的要求。特别适用于高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件。
二、特点
1、综合性强 本装置综合了目前国内各类院校电机及电气类课程的全部实验项目。2、适应性强 能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、整套性强 从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。
4、直观性强 各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学性强 装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验
噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础；测量仪表采用指针式（带超量程告警等）、数字式、智能化及人机对话等相结合，密切结合教学实验需要进行配置，使装置测量手段现代化；设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。
6、开放性强 控制屏供电隔离（浮地设计），并设有内、外电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。
三、技术性能
1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜1.5KVA
4、重 量： 480Kg
5、外形尺寸：187×73×160cm3
四、实验项目
1.直流电机实验(1) 他励直流电动机的直接启动、调速和改变转向
(2) 直流发电机
(3) 直流并励电动机
2.变压器实验
(1) 单相变压器（空载、短路、负载）
(2) 三相变压器的联接组和不对称短路
(4) 三相变压器并联运行
(5) 单相变压器的并联运行
3.异步电机实验
(1) 三相鼠笼异步电动机的工作特性（空载、短路、负载）
(2) 三相异步电动机的起动与调速（直接启动、星形一三角形减压启动、自耦变压器减压启动、转子绕组串电阻的启动）
(3) 单相电容运转异步电动机
4.同步电机实验
(1) 三相同步发电机的运行特性
(2) 三相同步发电机的并网运行
(3) 三相同步电动机
(4) 三相同步电机参数的测定
5.电动机机械特性的测定
(1) 直流他励电动机在各种运转状态下的机械特性
(2) 三相异步电动机在各种运行状态下的机械特性
(3) 三相异步电机M-S曲线的测绘
6.控制电机实验
(1) 直流伺服电机实验
(2) 旋转编码器实验
(3) 步进电机试验
7 电机.变压器检修实训
(一)直流电机实训
(1) 直流电机的检查和拆装
(2) 换向器、电刷的维护和检修
(3) 电枢绕组和定子绕组的维修
(4) 直流电动机的运行与维护
(二)变压器实训
(1) 变压器的安装
(2) 变压器的运行与维护
(3) 变压器的检修
(三)三相异步电动机实训
(1) 三相异步电动机绕组的基础知识
(2) 三相异步电动机的选配、安装及检查试车
(3) 电动机运行中的监视、维护、检修及检测
(4) 三相异步电动机的拆卸
(5) 三相异步电动机的线圈绕制
(6) 三相异步电动机重绕后的嵌线
(7) 三相异步电动机定子绕组重绕后的连接与焊接
(8) 三相异步电动机重绕后的检验
(9) 三相异步电动机重绕嵌线后的浸漆与整机检验
(10) 三相异步电动机的装配
(11) 三相异步电动机常见故障及排除方法
五、装置的基本装备
1、DQ01电源控制屏(铁质喷塑结构，铝质面板)(1) 交流电源
提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护
技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
提供220V(0.5A)励磁电源及00～230V(3A)连续可调稳压电枢电源(PWM电源内设过流过压保护功能等功能)各一组，并设有直流数显电压表及切换开关。
(3) 人身安全保护五大体系
设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
设有电压型漏电保护器，如果实验中的线路有漏电现象，即能实施保护并切断电源；
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。
（4）定时器兼报警记录仪（服务管理器）：具有设定时间、到时报警、切断电源及记录各种告警次数等功能。
(5) 控制屏正面大凹槽内，设有两根不锈钢钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验台照明用的220V、40W日光灯一盏。
2、DQ02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
3、DQ03-1固定电机导轨、光电编码器测速系统及智能数显转速表
包括固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。测速系统采用高精度光电编码器测速系统，克服了用测速发电机测速线性度差，测量不精确等缺点。
4、DQ05三相组式变压器（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）
5、DQ07直流复励发电机
（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM/min ，绝缘等级E ）
6、DQ09直流并（他）励电动机 （Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，绝缘等级E ）
7、DQ10三相鼠笼式异步电动机（ AC3800V/220V，接法 Y/Δ，转速 1420 RPM，功率100W ,电流0.5A，绝缘等级E）
8、DQ11三相线绕式异步电动机（AC220V，接法 Y，转速 1380 RPM，功率120W ,电流0.6A，绝缘等级E）
9、GDQ12线绕式异步电机起动与调速电阻箱
提供0、2、5、15、35五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。
10、DQ14三相同步电机
作为发电机使用时PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，绝缘等级E级。
（作为电动机使用时，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，绝缘等级E级。
11、DQ16单相电容运转异步电动机
Un=220V、IN=1.0A、PN（W）=120W、n=1420r/min
12、DQ19校正直流测功机（220V、2.2A、 355W、1500r/min）
即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。
13、DQ22直流数字电压、毫安、安培表(三只)
直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围0-300V。手动量程为：2V、20V、300V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。
直流数显电流表一只，测量范围0～5A，三位半数显，精度为0.5级。
14、DQ25单三相智能型功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
15、DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)
16、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)
17、DQ28三相可调电抗器
每相均由一个127V/0.5A的固定电抗器和一个0～250V的自耦调压器组成，既可作固定电感和可调电抗器使用，也可作自耦调压器使用。
18、DQ29可调电阻器、电容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。
19、DQ31C熔断器及开关板
由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成。
20、DQ32旋转灯、并网开关、同步机励磁电源
由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<5～40V/2.5A可调>组成。
21、DQ44数/模交流电流表（四只）
由三只数字交流电流表和一只指针式精密交流电流组成。 测量范围0～5A，量程自动判断、自动切换，精度0.5级，四位数码显示。指针式精密交流电流表一只，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～5A，分0.3A、1A、3A、5A四档，精度1.0级，直键开关切换，设有超量程指示，告警等功能。
22、DQ45数/模交流电压表（四只）
由三只数字交流电压表和一只指针式精密交流电流组成。 测量范围0～450V，量程自动判断、自动切换，精度0.5级，四位数码显示。指针式精密交流电压表一只，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～500V，分10V、30V、100V、300V，500V五档，精度1.0级，直键开关切换，设有超量程指示、告警等功能。
23、DQ36 步进电机控制箱及步进电机实验部件
本控制箱用以控制步进电机的各种运行方式，它的控制功能是由单片机来实现的，通过键盘的操作和不同的显示方式来确定电机的运行状态。本控制箱可适用于三相，四相，五相步进电机各种运行方式的控制。可实现单步运行，连续运行和预置数运行；能实现单三拍，双三拍，三相六拍及电机的可逆运行
24、电机绕线工具仪器配备：
（1）500V等级兆欧表一只，用于测试电机绕组绝缘电阻。
（2）890B+数字万用表，三位半显示。
（3）钳形电流表一只。
（4）游标卡尺
25、制作设备：
（1）拆、装工具一套：6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。
（2）绕线装置一套：电机绕线模、绕线轴、绕线架、压线架等。
（3）手摇电子计数绕线机一台：数显范围0～9999匝数，计数精确、计数方便。
26、未浸漆的单相变压器：容量100VA，电压AC220V/55V，电流0.45A/1.8A。
27、未浸漆的三相鼠笼异步电动机：额定功率180W，电压380V（Y接法），转速1400r/min。
28、未浸漆的他励直流电动机：额定功率100W，电压220V，转速2000r/min。
29、结构手枪插连接线
不存在任何触电的可能，里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
七 设备配置清单
| 序 号 | 名 称 | 数 量 | 备注 |
| 1 | 电源控制屏 | 1套 | |
| 2 | 实验桌 | 1张 | |
| 3 | 固定电机导轨、光码盘测速系统及智能数显转速表 | 1件 | |
| 4 | 三相组式变压器 | 1件 | |
| 5 | 直流复励发电机 | 1台 | |
| 6 | 直流并励电动机 | 1台 | |
| 7 | 三相鼠笼式异步电动机 | 1台 | |
| 8 | 三相线绕式异步电动机 | 1台 | |
| 9 | 线绕式异步电动机起动与调速电阻箱 | 1件 | |
| 10 | 三相同步电机 | 1台 | |
| 11 | 单相电容运转异步电动机 | 1台 | |
| 12 | 校正直流测功机 | 1台 | |
| 13 |
直流数字电压、毫安、安培表（三只表） （注：按实验要求每套需配2件） |
2件 | |
| 14 | 数/模交流电流表 | 1件 | |
| 15 | 数/模交流电压表 | 1件 | |
| 16 | 单/三相智能功率、功率因数表 | 1件 | |
| 17 | 三相可调电阻器（每组90Ω*2/1.3A） | 1件 | |
| 18 | 三相可调电阻器（每组900Ω*2/0.41A） | 1件 | |
| 19 | 三相可调电抗器 | 1件 | |
| 20 | 可调电阻器、电容器 | 1件 | |
| 21 | 熔断器及开关板 | 1件 | |
| 22 | 旋转灯、并网开关、同步机励磁电源 | 1件 | |
| 23 | 步进电机控制箱及步进电机实验部件 | 1件 | |
| 24 | 电机绕线工具仪器及制作设备 | 1套 | |
| 25 | 未浸漆的单相变压器 | 1件 | |
| 26 | 未浸漆的三相鼠笼异步电动机 | 1件 | |
| 27 | 未浸漆的他励直流电动机 | 1件 | |
| 28 | 高可靠护套结构手枪插实验连接线及配件 | 1套 | |
| 29 | 实验指导书 | 1套 | |
| 30 | 螺丝刀，14扳手及相关易损配件） | 1套 |
