单片机开发实验箱,单片机实验箱
  • 单片机开发实验箱,单片机实验箱

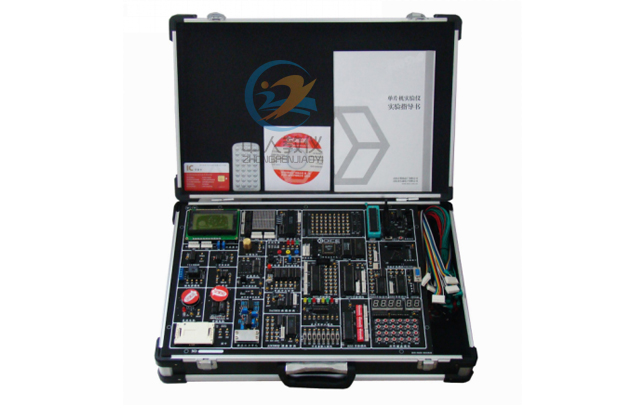

单片机开发实验箱

单片机开发实验箱,单片机实验箱校可以从需要出发,灵活选配各种扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研。 ...

订购热线:021-66581511

中人教仪厂是专业生产单片机开发实验箱,单片机实验箱及配件的厂家,生产的单片机开发实验箱,单片机实验箱品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:单片机开发实验箱
ZR-5210K单片机开发实验箱

实验项目

(一)软件实验
(1)清零程序;
(2)拆字程序;
(3)拼字程序;
(4)数据区传送子程序;
(5)数据排序实验;
(6)查找相同数据个数;
(7)无符号双字节快速乘法子程序;
(8)多分支程序;
(9)脉冲计数实验;
(10)电脑时钟实验。
(二)硬件实验
(1)P1口亮灯实验;
(2)P1口转弯灯实验;
(3)P3.3口输入,P1口输出实验;
(4)工业顺序控制实验;
(5)8255 A、B、C口输出方波实验;
(6)8255 PA口控制PB口;
(7)8255控制交通灯;
(8)简单I/O扩展实验;
(9)A/D0809转换实验;
(10)D/A0832转换实验;
(11)8279键盘显示实验;
(14)I2C储存卡读写实验;
(15)继电器控制实验;
(16)步进电机控制;
(17)8253方波实验;
(18)小直流电机调速实验;
(19)16*16 LED点阵显示实验;
(20)128*64 LCD液晶显示实验;
(21)8250可编程异步通讯接口实验(自发自收);
(22)8251可编程通讯接口实验(与PC机);
(23)单片机RS232/485串行发送实验(双机通讯);
(24)单片机RS232/485串行接收实验(双机通讯);
(25)温度实验;
(26)压力实验;
(27)DS18B20单总线数字温度传感器实验;
(28)红外线遥控通信实验;
(29)PWM脉冲宽度调制实验;
(30)射极跟随器实验;
(31)电子音乐演奏实验。

单片机开发实验箱,单片机实验箱

系统组成:

(1)硬件:
1 用户CPU(AT89S52),带仿真接口 21 I/O口扩展模块(74LS244、74LS273)
2 ISP在线编程接口,标配ISP下载线和软件 22 蜂鸣器模块
3 单片机所有IO口,数据、地址线,及译码地址区 23 射极跟随器实验模块
4 译码、锁存单元(由CPLD芯片1016设计) 24 红外遥控接收实验模块(配红外遥控器)
5 扩展ROM(64K)、扩展RAM(32K) 25 单脉冲与固定时钟模块
6 扩展模块区(USB、网卡、CAN总线等) 26 DS18B20数字温度模块
7 RS232串行通讯口 27 DAC0832数模转换模块
8 8251实验模块 28 模拟温度传感器实验模块
9 8253实验模块 29 压力传感器实验模块
10 8279实验模块 30 ADC0809模数转换模块
11 8255实验模块 31 128*64 LCD液晶显示模块(可换16*2 LCD模块)
12 六位动态数码管实验模块 32 PWM转换模块
13 4*6矩阵键盘模块 33 LM386音频功放模块
14 8155实验模块 34 继电器模块
15 8位LED发光二极管输出模块 35 RS485通讯模块
16 8位开关量输入模块 36 直流电机模块(带霍尔传感器,可实现闭环调速)
17 8250实验模块 37 四相步进电机模块(带驱动电路)
18 16*16点阵实验模块 38 接触式IC卡实验模块(标配一块IC卡)
19 可调电压模块 39 标配超强仿真器(USB接口)
20 直流电源模块(提供+5V、+12V、-12V、GND) 40 配套附件实验接插线,排线,IC卡,红外遥控器,USB线,说明书,光盘资料(含详实的实验代码C与汇编程序)。

(2)软件和程序:
系统配置98/2000/XP//WIN7等操作平台的单片机仿真调试软件KEILC51 UV2 调试环境,支持汇编、C51语言编译、调试;单片机ISP在线下载软件;串口调试助手;取模软件等;随光盘配有全部的实验源程序和电子版实验指导书。
(3)开关电源:
系统内置高性能开关电源,提供DC:+5V、+12V、-12V、GND。
(4)实验箱材质和尺寸:
系统配置轻便铝合金箱子作为实验仪机箱。长*宽*高520*330*140


系统主要特点

(1)三核高性能KeilC仿真器(USB接口,标配):系统标配有USB接口仿真器或选配和其它型号仿真器。
★ 仿真器是目前同行业功能完整,性能稳定,技术先进的全USB接口仿真器。兼容KEILC51 UV2 调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容。支持夭折功能可仿真各种51指令兼容单片机,ATMEL、WINBOND、INTEL、SST、ST等等。
★不占资源,无限制真实仿真(32个IO、串口、T2可完全单步仿真),真实仿真32条IO脚,包括任意使用P30和P31口。
★USB接口,无需外接电源和串口,即插即用,台式电脑、无串口的笔记本均适用。三CPU设计,采用仿真芯片+监控芯片+USB芯片结构,在仿真状态下仿真芯片被完全冻结,可以100%重现CPU所有特性,即总线I/O口。
★下载仿真通讯急速115200BPS,也是KEIL支持的最高速度,相比以前版本提高一个数量级(10倍以上),单步运行如飞。
(4)实验开放性:实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
(5)二次开发:系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过单片机仿真器调试用户系统。
(6)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。

系统简介

单片机实验箱是《MCS-51单片机原理与接口》《C8051嵌入式单片机控制技术》《自动化控制》《CPLD/FPGA技术》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想,系统的地址总线、数据总线、控制总线全部引出,对用户开放,并留有扩展单元(区),这样学校可以从需要出发,灵活选配各种扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研、开发工作者的得力助手。
本文链接:http://www.zhongrenkj.comhttp://www.zhongrenkj.com/dpj/512.html
文章来源:www.zhongrenkj.com     编辑:中人教仪厂     时间:2021-08-17 10:09

常见问题:

1、如果我要购买单片机开发实验箱、单片机实验箱,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的单片机开发实验箱、单片机实验箱是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开单片机开发实验箱、单片机实验箱的发票,您需要提供开票资料。

3、你们的产品都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
