电梯控制技术综合实训装置(双联),模型电梯教学实训平台
  • 电梯控制技术综合实训装置(双联),模型电梯教学实训平台

电梯控制技术综合实训装置(双联)

电梯控制技术综合实训装置(双联),模型电梯教学实训平台部电梯系统均由一台PLC控制,PLC之间通过485通信模块交换数据,电梯外呼统一管理,接近现实中的楼宇电梯控制。 ...

订购热线:021-66581511

中人教仪厂是专业生产电梯控制技术综合实训装置(双联),模型电梯教学实训平台及配件的厂家,生产的电梯控制技术综合实训装置(双联),模型电梯教学实训平台品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:电梯控制技术综合实训装置(双联)
ZRDT-3电梯控制技术综合实训装置(双联)

一、产品概述

模型电梯教学实训平台是专门为职业院校开设的电气自动化、机电一体化、机械制造与自动化等相关专业而研制的,装置根据智能建筑中升降电梯的机构按照一定的比例缩小设计,所用设备、器件与实际电梯基本一致,采用槽钢方管框架结构整体设计,正面使用透明有机玻璃面板,融低压电气、PLC、变频调速、智能人机、传感检测、视频监控、智能考核系统等于一体,实现智能电梯复杂的开关量控制、时序逻辑控制。通过该装置的操作训练可考核学生掌握智能电梯的装调与维护综合能力,如电梯呼梯盒的安装、井道信息系统的安装、平层开关检测位置调整、门机机构调整、电气控制柜的器件安装、接线、变频器参数设置、PLC编程与调试、电梯群控功能调试、电梯故障排除、运行维护等,除了满足专业实训教学,还能开展技能考核以及职业技能竞赛。

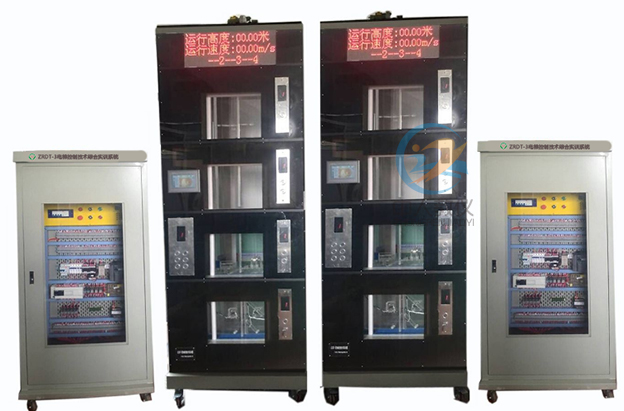

电梯控制技术综合实训装置(双联),模型电梯教学实训平台

二、产品特点

    1.设备高度仿真,按照实际电梯缩小比例设计,包含电梯全部要素,电梯为四层,高度3米。
    2.全透明结构设计,电梯内部结构、运行过程一目了然。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理。
    3.设备为二座四层群控电梯,每部电梯系统均由一台PLC控制,PLC之间通过485通信模块交换数据,电梯外呼统一管理,接近现实中的楼宇电梯控制。学生通过本装置实训,不但可以练习单座电梯控制、提高故障的检测和排除能力,还可以学习电梯群控技术。
    4.智能电梯具有机械故障设置和智能故障设置两种设置方式,方便用户操作。

三、技术性能

    1.输入电源:三相五线制 AC380V±10%  50Hz;
    2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m;
    3.装置容量:<2kVA;
    4.整机尺寸(对象+控制柜+电脑桌):4400mm×860mm×3000mm;
    5.单台电梯尺寸:980mm×8600mm×3000mm;
    6.控制方式:开关量/数字量双控及VVVF技术;
    7.安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。

四、结构组成及功能

    智能电梯由电梯控制柜和电梯模型组成,能实现按钮控制、信号控制、集选控制、人机对话等功能,两台电梯还可以智能并联控制(模糊控制、专家控制)、电梯远程监控和故障诊断。
    电梯模型:包含驱动装置、轿厢及对重装置、导向系统、门机机构、安全保护机构等组成。驱动装置由曳引机(带有制动器、减速机、导向轮、工业编码器)、曳引钢丝绳和绳头组合等部件组成;导向系统由井道钢架、导轨、导靴等组成;门机机构由轿门、层门、开关门机构、安全触板、门套等部件组成;安全保护机构由超载装置、缓冲器、安全钳、限速保护装置等部件组成。
1. 井道钢架:采用钢架结构,相当于电梯附着的建筑物,为电梯提供支承,固定导轨。
2. 曳引机:位于钢架顶部,是电梯的动力装置。安装在两条承重梁上,主要由以下部分组成:
    (1)电动机:鼠笼式三相异步电动机,采用变频变压(VVVF)驱动方式,电梯起动时,变频器使定子电流频率从极低频率开始,按控制要求上升到额定频率,减速时,使转速相应从额定频率开始平滑地下降到零,实现电梯平层,保证了电梯运行平稳,模拟真实电梯良好的舒适感。
    (2)制动器:在电梯通电运转时松闸,当电梯停止时制动并保持轿厢位置不变。
    (3)减速器:采用蜗轮杆减速器,具有高密度、高效率、低噪音的特点。
    (4)曳引轮:绳槽为半圆槽,钢丝绳与绳轮之间依靠摩擦力实现轿厢运动。
    (5)工业编码器:对轿厢的运行距离进行检测,实现精确定位。
3. 导轨:分别有轿厢导轨和对重导轨,保证轿厢和对重作垂直运动。
4. 全透明轿厢:由曳引钢丝绳悬挂,通过曳引机另一端连接对重,在导轨上运行,轿厢门上装有连锁开关,当门关闭后电梯才能运行。
5. 对重:与轿厢连接,作用是平衡轿厢的重量。
6. 全透明层门:门上设计有门锁开关,当层门关闭后,电梯才能启动。
7. 操纵箱:安装在电梯模型正面左侧,模拟乘客在轿厢内选层的信号输入设备,包括:数字显层器、选层按钮、开门、关门铵钮、方向指示灯。
8. 电梯锁:位于电梯一层,电梯关闭后停靠一层。
9. 呼梯盒:安装上、下呼叫按钮,实现各楼层的外部呼叫。
10. 超速安全保护:当电梯发生意外事故时,轿厢超速或高速下滑(如钢丝绳折断,轿顶滑轮脱离,曳引机蜗轮蜗杆合失灵,电机下降转速过高等原因),限速器就会紧急制动,通过安全钢索及连杆机构,带动安全钳动作,使轿厢卡在导轨上而不会下落。
11. 终端极限开关安全保护:由永磁感应器构成,提供轿厢停层位置信号的终端保护开关,感应器提供电梯运行终端信号,电梯超过它时,安全回路及电源被切断,保证电梯不超出行程范围。
12. 门安全触板:在轿厢门的边沿上,装有活动的安全触板。当门在关闭过程中,安全触板与乘客或障碍物相接触时,触及轿厢门上的微动开关动作,使门重新打开,避免事故发生。
13. 门安全光幕保护:在轿厢门的边沿上,装有三对检测传感器,检测轿门之间有物体时,门始终打开,避免事故发生。
14. 门机力矩安全保护:门机用一定的力矩同时关闭轿厢门和厅门。当有物体或人夹在门中时,就增加了关门力矩,使轿厢门和厅门自动重新打开,从而避免事故发生。
15. 缓冲器:当电梯因故障,造成轿厢或对重蹲底时(极限开关保护失效),轿厢或对重撞击弹簧缓冲器,由缓冲器吸收电梯的能量,从而使轿厢或对重安全减速直至停止。
16. 智能人机:采用TPC7062KX触摸屏,7寸宽屏高清显示,分辨率800×480,65535色数字真彩,用于显示电梯运行状态及服务信息。
17. 信息系统:通过大型LED显示屏,实时显示电梯运行高度、电梯运行速度、电梯处于各楼层的当前运行状态。
18. 视频监控系统:轿厢内配置网络摄像机,监控轿厢内部动态。
    电梯电气控制柜:包含可编程控制器、变频器、低压电气(继电器、接触器、热继电器、相序保护器)、智能考核系统等组成部分。
    1.变频器:三菱FR-D740-1.5kW变频器。
    2.可编程序控制器:采用西门子CPU226主机加扩展模块,控制电梯的运行状态,根据呼叫信号,对电梯的位置进行逻辑判断,然后给出运行指令,使电梯实现应答呼梯信号、自动关门等功能。
    3.安全及门锁回路:由继电器回路组成,急停、门锁开关的通断决定安全及门锁回路的正常与否,以使PLC判断电梯是否处于安全状态。
    4.考核系统:电梯具有手动故障设置和智能故障设置两种设置模式,其中智能考核系统由终端和上位机软件组成。智能考核终端由240×128点阵蓝底背光液晶屏、PVC轻触键盘、单片机、存储器、网络接口等组成,可单机进行日历和时钟设置、考核时间设置、密码设置、故障设置,具有已设故和排故信息掉电不丢失、误排信息记录、考核时间倒计时显示、剩余考核时间报警提示等功能。智能考核上位机软件具有试卷管理、考试管理、学生信息管理、教师信息管理、成绩管理等功能。
       5.PLC 3D仿真教学软件:本软件可通过软件内置PLC程序编程界面编程并可写入虚拟PLC中控制3D仿真模型。可模拟输送带启停及正反转、不同尺寸物料双通道分拣、物料供给控制、物料检测、物料加工、机械控制、交通信号灯控制、不同尺寸物料三通道分拣、升降机控制、不同尺寸物料经传输带正反转输送至不同仓库、次品分拣、自动门控制、舞台升降与幕布控制等不少于20个3D仿真模型。软件还可监控虚拟PLC输入/输出状态,当部件卡住时可使用复位功能复位。软件具有分步式教学功能,从易到难教学。
6.配套辅助教学三维仿真课件
课件具有电梯机械机构原理、电梯控制系统的三维仿真,基本模块:基于C#和JS语言编程设计,用户自行根据电脑配置选择不同的交互界面大小,可选流畅画质,中等画质,完美画质等六级画质等级。可选择齿轮轴系、蜗杆轴系等十多种轴系机构进行安装、拆卸、装配、零部件测量、考核等。零件拆装的步骤过程中有智能提醒,课件内的模型均采用3D模型,由3Dmax制作而成,并经过渲染和润色,使模型看起来与真实部件一般无二,设有非标零件库、标准零件库、测量工具库供拆装选择。配有实验的目的、步骤、要求等集成的电子实验考核题及指导书。使用考核功能时,课件随机出题供学生回答,当学生答完题目时给出考核分数。模型可以进行全方位旋转、放大、缩小观看其细节。控制器三维仿真教学模块:本课件可通过内置控制器程序编程界面编程并可写入虚拟控制器中控制3D仿真模型。可模拟控制不少于20个3D仿真模型。还可监控虚拟控制器状态,当部件卡住时可使用复位功能复位。具有分步式教学功能,从易到难教学。电梯机构原理三维教学模块:课件建有三维零件库及零件功能和应用的文字说明,能真实形象地完成十几种平面机构运动的三维动画演示,课件能完成十几种平面机构的装配训练,并给机构组件正确装配的顺序清单,可自动完成十几种平面机构的装配和装拆过程爆炸图演示。电梯与扶梯检修安装仿真模块:采用三维仿真的形式,培养学生的动手能力,基于C#和JS语言编程设计,模型均采用3D模型,由3Dmax制作而成,并经过渲染和润色,使模型看起来与真实部件一般无二,设有工具库、部件库、劳保用品库,内部工具可选,可恢复默认位置与放弃步骤,可进行以下三维实验:检修装置安装位置操作、检修速度答题、检修操作、安全钳安装、测量安全钳与导轨工作面的间隙、调整间隙操作、扶梯梯级安装、梯级辅轮安装、紧固梯级操作、梯级安装检查、选定地坎槽中心线、地坎其余组件拼装。
★投标时进行现场演示或录制视频演示辅助教学三维仿真课件的基本模块、控制器三维仿真教学模块、电梯机构原理三维教学模块、电梯与扶梯检修安装仿真模块的功能。并提供厂家能完全满足本课件所有参数所出的参数确认声明函。无参数确认声明函即视为无效投标。


实训课程内容

1. 电梯机构安装与检测装置调整
2. 电气控制柜的器件安装与线路连接
3. 变频器参数设置与操作
4. 电梯控制程序PLC编程与调试
5. 电梯群控功能调试
6. 电梯故障排除(48个故障点)
7. 智能电梯运行与维护


故障一览表

1、感应器故障:
故障1:GU(324-310)上强迫减速感应器损坏,电梯不能正常上行,但可以下行。
故障2:GD(325-310)下强迫减速感应器损坏,电梯不能正常下行,但可以上行。
故障3:SW(264-310)上限位感应器损坏,电梯不能正常上行,但可以下行。
故障4:XW(265-310)下限位感应器损坏,电梯不能正常下行,但可以上行。
2、触点、开关、按钮故障:
故障5:KAB(268-310)触板开关失灵,安全触板无效
故障6~7:AK(268-310);AG(269-310)开关门按钮失灵,不能开关门。
故障8~12:1AS(1A-310);2AS(2A-310);3AS(3A-310);4AS(4A-310);5AS(5A-310)内选按钮失灵,所选楼层按钮信号不能登记。
故障13~16:1SA(1S-310);2SA(2S-310);3SA(3S-310);4SA(4S-310)所选楼层按钮信号不能登记,上呼梯按钮失灵。
故障17~20:2XA(2X-310);3XA(3X-310);4XA(4X-310);5XA(5X-310)下呼梯按钮失灵,所选楼层按钮信号不能登记。
故障21~22:PKM(237-301);PGM(243-301)开关门到位,开关损坏不能闭合,引起开门或关门继电器不能吸合。
故障23~27: TS1 (1T1、2T1); TS2 (1T2、2T2); TS3 (1T3、2T3); TS4 (1T4、2T4); TS5 (1T5、2T5)厅门联锁开关回路故障,电梯不能运行。
故障28:SQF(PGM)(111、301)关门到位故障,电梯不能运行。
故障29~31:SJN(301、131);SAQ(129、127);SDS(125、123)安全回路、电气回路故障,电梯不能进行操作。
故障32~33:KDX(115~113);JR(113~101)相序、热继电器故障,电梯不能进行操作。
故障34:DYJ(261-310)安全回路继电器触点接触不良,电梯不能进行任何操作。
故障35:MSJ(262-310)门联锁回路继电器触点接触不良,电梯不能运行但可开关门。
故障36~37:KMJ(582-301);KMJ(304-482)开门回路开门继电器触点接触不良,导致门电机没电,不能开门。
故障38~39:GMJ(482-301);GMJ(304-682)关门回路关门继电器触点不良,导致门电机没电不能关门。
故障40~41:KMJ(241-244);GMJ(235-239)开关门继电器回路的开关门继电器常闭触点接触不良,导致开门继电器或关门继电器不能吸合。
3、PLC输出继电器故障:
故障42~46:Y10(1R-304);Y11(2R-304);Y12(3R-304);Y13(4R-304);Y14(5R-304)内选按钮灯输出按钮灯不亮。
故障47~48:Y6(11,J6);Y7(11,J7) PLC输出故障,引起变频器误动作或不能运作。
A:各故障点设置于开关外部。
B:各故障点均引至故障端子排。
C:各故障开关均串联接入。
D:故障排除示例说明:
以故障1为例:当拨动故障钮子开关1时,电梯不能正常上行。这时只需短接线号324
(端子排2)同线号324(端子排4)电梯则可正常运行。恢复钮子开关1后,请拆除短接线。

配置清单:

序号 器材名称 器材规格或型号 数量 单位
1 结构钢架 1000mm×900mm×2500mm 1
2 层门装置 (透明亚克力)370mm×310mm 4
3 轿门装置 (透明亚克力)370mm×310mm 1
4 轿架 700mm×600mm×160mm 1
5 安全钳   1
6 导靴   4
7 限速器   1
8 对重装置   1
9 召换盒   4
10 操作箱   1
11 空心导轨   2
12 曳引机   1
13 直流电机   1
14 永磁感应器   10
15 双稳态磁保开关   1
16 环形磁钢   8
17 限位开关   9
18 行程开关   2
19 接线端子板   2
20 电梯按钮   1
21 电梯锁   1
22 钮子开关   1
23 同步轮   2
24 同步带   1
25 光电编码盘   1
26 走线槽   2.5
27 航空插座   1
  1
  1
28 航空电缆   各1
29 滑轮   10
30 钢丝绳夹头   2
  8
31 钢丝绳   2
  1
32 风扇   1
33 指示灯   1
34 门安全传感器 对射式 3
35 智能人机 TPC7062KX 1
36 信息系统 LED显示屏 1
37 视频监控系统 摄像头 1
38 附件 螺丝、螺帽 1
3.耗材及配套工具
序号 名称 主要组成器件 数量
1 耗材 线槽、保险丝、1.5mm2导线(红、绿、黄、黑)、0.75 mm2导线(绿)、号码管、接线端子等 1套
2 配套
工具
包括小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剥线钳、电工钳、尖嘴钳、斜口钳、电烙铁、试电笔、焊锡丝、镊子、活动扳手、内外六角扳手、便携式万用表及书写工具等 1套
