桥式起重机模拟实训装置,桥式起重机控制对象模型
  • 桥式起重机模拟实训装置,桥式起重机控制对象模型

桥式起重机模拟实训装置

桥式起重机模拟实训装置,桥式起重机控制对象模型学习桥式起重机的操作和应用,还可对电气控制电路进行检修操作、线路优化改造及电气设计。咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产桥式起重机模拟实训装置,桥式起重机控制对象模型及配件的厂家,生产的桥式起重机模拟实训装置,桥式起重机控制对象模型品质过硬,中人品牌更荣获中国知名品牌证书,在同行业居领先地位,并在国内已经拥有2000多所院校客户。


本文关键词:桥式起重机模拟实训装置
ZRPLM-88桥式起重机模拟实训装置

一、 概 述

桥式起重机控制对象模型是一种用来起重、空中搬运重物的仿真实物设备之一,适用于工矿企业、钢铁化工、铁路交通、港口码头、车站、仓库以及物流周转等相关岗位人员的培训,也是职业院校或培训中心培养起重机类专业操作及维护人才的实训设备。电气控制柜(用户自配)与仿真实物之间采用航空电缆连接。通过对仿真实物的操作,不仅可以学习桥式起重机的操作和应用,还可对电气控制电路进行检修操作、线路优化改造及电气设计,为接触大型的工业用起重机操作及电气故障维修奠定良好的基础。同时该设备可作为桥门式起重机司机培训考核设备。

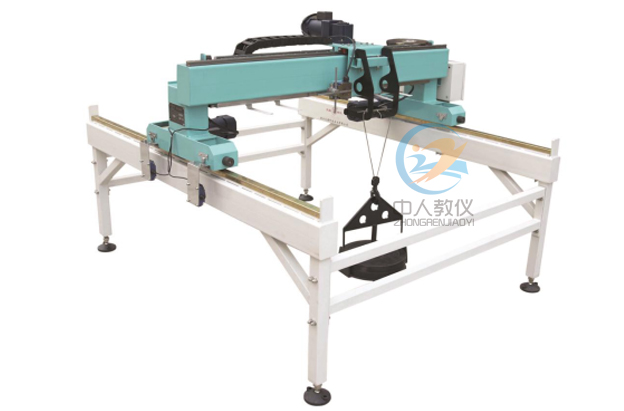

桥式起重机模拟实训装置,桥式起重机控制对象模型

二、 特 点

1. 本仿真设备按实物比例缩小后采用全钢架、可拆卸结构设计
2. 本仿真设备采用三相交流减速电机,动态特性较硬,运行采用变频调速使其速度稳定性更好。为防止电动机异常失电造成电机失控或故障,电机采用断电立即制动保护,设备安全可靠,接近工业现场
3. 该仿真设备全部采用工业元器件,在接近工业现场的基础上进行了精心的设计,方便培训
4. 运行时可实时通过编码器采集大车运行轨迹。
5. 在操作实训时可空载运行训练,也可带载荷运行训练。
6. 大车滚轮及滚道采用铜质材料做成,防滑耐用,美观大方。

三、 技术性能

1. 输入电压:三相四线(或三相五线)~380V±10% 50Hz
2. 工作环境:环境温度-5℃~+40℃  相对湿度<85%(25℃)  海拔<4000m
3. 装置容量:<1.5kVA
4. 仿真实物对象外形尺寸:1800mm(长)×1700mm(宽)×1800mm(高)

四、 装置组成

仿真实物对象主要由可拆卸钢架结构、四台三相交流减速电机(带电磁抱闸装置)(大车移动电机2台采用变频器一拖二进行控制、小车移动1台、提升1台)、十字限位开关、到位极限缓冲器、钢丝绳及吊钩、提升重物、电控转接箱、拖链等组成。
1.双梁、单小车,小车在双梁上移动。
2.卷筒和钢丝绳、吊钩(单滑轮沟头),配置一个卷筒。实现物品起吊。
3.轨道行程约1400 mm,提升高度大于1000 mm。
4.大小车位置检测方式:编码器检测。
5.起升:位置、速度检测编码器方式。
6.负载小实物:轻载、满负荷等多种运行方式。
7.大小车起动限位、停止限位、减速限位、极限限位\垂直限位、针对卷筒超速开关(线速度)。
8.起升:上减速、下减速、上停产、下停产
9.电机有制动(大小车、起升)制动器有开闭闸功能。
10.防碰检测控制软开关。
11. 智能设排故人机操作箱
该操作箱装有240×128点阵蓝底背光液晶显示屏及PVC轻触键盘,可以通过相关的操作进行设故、排故、查看、定时等相关功能的操作
考核系统功能特点如下:
(1) 由液晶显示屏、触摸式键盘和主控板组成智能型考核系统的硬件
(2) 能实现设备的自动检测和识别
(3) 能在线对实训台进行故障设置和排除,并统计故障点的误排次数
(4) 能对试卷自动保存,掉电不丢失,避免重复出题
(5) 对每个考生的学号、班级、答题结果、每个故障的误排次数、考试时间、报警记录自动保存,并在提交后发送给计算机进行评分
(6) 具有日历、时钟功能
(7) 具有倒计时功能
(8) 具有发卷功能
(9) 具有提交功能
(10)具有误操作报警记录功能
(11)装置电源智能控制
(12)可以进行考核台的编号设置与个人登陆密码设置

五、 实训项目

1. 大车平衡运动控制
2. 空载运行训练
3. 带载荷吊运训练
4. 带载荷曲线运行及定点停放训练
5. 常见故障判断和紧急情况下的处理方法训练
6. 桥式起重机安全使用与维护
