过程控制设备故障诊断与维修技能实训装置,过程控制实训装置
  • 过程控制设备故障诊断与维修技能实训装置,过程控制实训装置

过程控制设备故障诊断与维修技能实训装置

过程控制设备故障诊断与维修技能实训装置,过程控制实训装置的使用和学习,学生能够掌握有关过程仪表的测量及自动化仪表的安装、测量及使用。 ...

订购热线:021-66581511

中人教仪厂是专业生产过程控制设备故障诊断与维修技能实训装置,过程控制实训装置及配件的厂家,生产的过程控制设备故障诊断与维修技能实训装置,过程控制实训装置品质过硬,中人品牌更荣获中国知名品牌证书,在同行业居领先地位,并在国内已经拥有2000多所院校客户。


本文关键词:过程控制设备故障诊断与维修技能实训装置

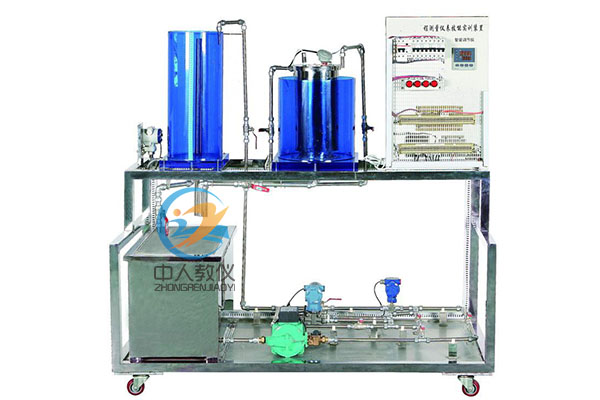

ZRGC-01B 过程控制设备故障诊断与维修技能实训平台

一、产品概述

本实训平台的设计结合了目前职业院校《化工测量及仪表》、《过程仪表测量》、《过程检测仪表》以及《仪表测量工操作实训》等课程实训大纲的要求。通过该实训装置的使用和学习,学生能够掌握有关过程仪表的测量及自动化仪表的安装、测量及使用。

二、设备功能

通过该实训装置的使用和学习,学生能够掌握有关过程仪表的测量及自动化仪表的安装、测量及使用,过程控制设备故障诊断与维修技能实训平台由被控对象(不锈钢框架)和控制系统(网孔板)组成。被控对象包含支力系统、水箱、储水箱、压力变送器、涡轮流量计、变压变送器、Pt100和K分度热电偶、电动调节阀、电磁阀、管路及阀门等;控制系统包含不锈钢网孔板、故障设置箱、开关电源、单相调压模块、K分度热电偶冷端补偿器、漏电保护器、智能仪表及接线线端子排等。

三、系统特点

1.对象系统为不锈钢框架,所有器件均为不锈钢材料设计
2.传感器的二次测量仪表安装在网孔板上,方便学生在现场进行各项操作
3.控制部分采用不锈钢网孔板,将现场信号通过接线端子排直接接到测量仪表,增强了学生的动手能力,同时对于现场仪表的接线更加直观明了
4.对象系统设计美观,开放性好,为学生实训提供了一个较好的实训对象

四、技术性能

1.输入电压:单相三线~220V±10%  50HZ
2.工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3.整体尺寸:160cm×75cm×154cm
4.装置容量:≤3kVA

五、系统组成

被控对象(不锈钢框架):
1.动力系统:1套
2.水箱:2套
3.储水箱:1套
4.液位:1路压力变送器进行水箱液位检测
5.流量:1路涡轮流量计进行管道流量检测
6.压力:1路差压变送器进行阀门前后端压力差检测
7.温度:共2路,1路PT100和1路K分度热电偶对各自的介质温度检测
8.管路:若干
9.阀门:若干
控制系统(网孔板):
1.网孔板:1套
2.漏电保护器:5个
3.开关电源:1个
4.单相调压模块:1个
5.K分度热电偶冷端补偿器:1个
6.接线端子排:若干
7.智能仪表:1个
配件:常用工具及装置配套件

六、实训项目

1.实训装置的结构组成和系统认识
2.传感器工作原理的认识
(1)压力变送器的工作原理认识
(2)涡轮流量计的工作原理认识
(3)差压变送器的工作原理认识
(4)PT100热电阻的工作原理认识
(5)K分度热电偶的工作原理认识
3.传感器安装测量技能实训
(1)压力变送器的检测
(2)涡轮流量计的检测
(3)差压变送器的检测
(4)PT100铂电阻的检测
(5)K分度热电偶的检测
