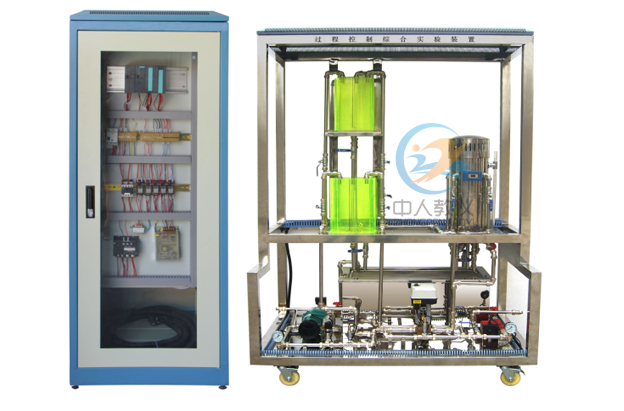

ZRGCK-68B高级过程控制综合实验装置
一、概述:过程控制实训装置(Process Control System,简称PCS),是模仿现代工业生产过程中常见的物理量,诸如温度、压力、流量、液位等参数,对其进行测量、控制,分析过程参数变化特性,研究过程控制规律的教学实验设备,过程控制综合实验装置选用智能化的工业用仪器仪表,接近工业实际,使用安全,运行稳定,维护简单,性价比优越。本装置集合多种控制方式,再现实际工业现场使用的控制手段,采用声光报警系统,并提供用户更友好的二次开发接口。
高级过程控制综合实验装置,过程控制实训装置
二、产品结构与特点:
2、设备特点:
(1)、分体式设计,模块化组装式结构,容易组成不同控制系统。
(2)、二水箱配置;双路供水系统。
(3)、实验柜完全敞开设计,内部器件全部可视,有利直观教学和维护。
(4)、人性化设计,配有储水箱,进排水自控装置,减轻实验人员劳动强度。配有实验专用线的挂线架,取线挂线方便、整洁、美观。为实验文明操作提供条件。
(5)、装置的仪表、部件均选用现代化技术工业级产品,智能化程度高。精度好,规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
(6)、安全度高,系统配有漏电保护,带保护套的专用实验电源连线,及温控箱防止无水加温自动控制等,力求保护人身、设备安全。
(7)、开放度好,在教师指导下,学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
(8)锅炉加热程控保护系统
A、锅炉加热内胆加由水位液位保护装置,水位不达到一定的高度,控制系统不能控制可控硅调压器工作。
B、电加热管电源控制开关采用钥匙开关,不实验时,由教师保护放置钥匙,避免无关人员误操作。
(9)、电源保护措施
A、加有电流型漏电保护器。
B、三相电源加有保险管,防止断路。
(10)、电源启停控制方式;
采用启停按钮控制接触器来控制电源的启停。
(11)、漏电保护装置及安全性和安全承诺;
A、各种电源及各种仪表的可靠的保护功能
B、各种电源及各种仪表的强电采用开关控制,学生不自行接线,不存在强弱电混插的问题。
C、实验强电接线插头采用封闭式结构,防止触电事故的发生。
三、技术参数与要求:
1.电源:AC220V±5% 50 Hz。
2.环境湿度:≤90%(40℃)。
3.被控对象外形尺寸:长×宽×高=1200 mm×800 mm×1850 mm。
4.控制柜尺寸:长×宽×高=800 mm×600 mm×1700 mm。
5.额定功率:≤3.5KW
6.安全保护措施:具有接地、短路保护功能,安全性符合相关的国标标准。
四、系统配置

执  行  机 构
名称 单位 数量 主要参数 型号
智能电动调节阀 1 等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大.工作电压 24VAC,输入电流4-20mADC(美国) 等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大,比普通的电动阀贵
水泵磁力泵 1 无泄漏,低噪音,二相220VAC,250W。
水泵磁力泵 1 无泄漏,低噪音,三相220VAC,250W。 WB50/025
小型变频器 1 输入电源:220VAC,50Hz;输出:三相220VAC0.4Kw;
输出频率变化范围:0-250Hz,实际应用设定为50/60Hz;  信号输入:4-20mADC。
FR-D720
触摸屏 1 5.7寸,分辨率800 TP177B
温度控制模块 1 全隔离单相交流可控硅调压模块;控制信号:4-20mADC。 自行设计性能可靠安全
加热环   1 功率:1800W,220VAC。

传  感  变  送  器
扩散硅压力(液位)变送器 2 进口的扩散硅隔离探头。0.5级精度;输出信号:选4-20mADC(二线制);接头及外壳材料:不锈钢(1Cri18Ni9Ti)。 DYK73
压力变送器 1 进口的扩散硅隔离探头。0.5级精度;输出信号:选4-20mADC(二线制);接头及外壳材料:不锈钢(1Cri18Ni9Ti)。
Pt100温度传感器及温度变送器 1 Pt100:A级;温度变送器:0.5级精度,0-100℃。 Pt100
涡轮流量计及流量变送器 2 (1)量程:选0-800L/h;(2)输出信号:4-20mADC;(3)精度:0.2级。 LWGYA-10

  控  制  单 元
CPU带以太网通讯模块 1 主控单元 6ES7 315-2EH14-0AB0
电源模块 2 工作电源 PS5A
基板 1 安装机架 6ES7 3901AE80-0AA0
DI 模块 1 数字量输入模块 6ES7 321-1BH01-0AA0
DO 模块 1 数字量输出模块 6ES7 322-8BH01-0AB0
AI 模块 1 模拟量输入模块 6ES7 331-7KF02-0AB0
AO 模块 1 模拟量输出模块 6ES7 332-5HD01-0AB0
交换机 2   NS105D
编程电缆 1 通讯电缆 PC/MPI

软      件       系        统
PLC控制软件
网络控制软件 1

其  它  设  备
实验用淡蓝色透明有机玻璃水箱 2 二个圆型有机玻璃水箱,厚度8mm,200*200*300
不锈钢温控实验箱 1 由加热箱、冷却箱、溢流箱、加热环、Pt100、温度变送器组成,加热箱内无水断电保护装置,也防止温度干烧。
不锈钢储水箱 1 内有独特的结构设计和不锈钢过滤网,拆洗方便
储水箱自动进、排水装置   1 自动进排水减轻实验老师工作
管路、扰动系统 1
全部不锈钢管及配件,增加设备的使用寿命。 1 外加工
实验柜 1 2000mm(高)×800mm(长)×1850mm(宽);采用全开放式设计,美观大方,操作维护方便
实验台及实验架 1 外加工800mm(高)×600mm(长)×1700mm(宽)

系统组成网络,一台老师机可以控制多台学生机,实现数据共享。实现远程网络控制。

五、参考实验项目:
特性实验
1、 水箱单容特性实验
2、 水箱双容特性实验
3、 上下水箱双容特性实验
4、 电动阀流量特性实验
5、 变频器流量特性实验
6、 温度特性实验
7、 压力特性实验
单回路控制实验
1、液位位式控制
2、电动调节阀支路单容液位控制实验
3、变频器支路单容液位控制实验
4、上水箱双容液位控制实验
5、上下水箱双容液位控制实验
6、电动调节阀支路流量控制实验
7、变频器支路流量控制实验
串级控制实验
1、双容串级控制实验
2、上水箱液位与电动阀支路流量串级控制实验
比值控制实验
1、 单闭环比值流量控制实验
2、 随动流量比值控制实验
前馈反馈控制实验
1、下水箱液位流量前馈反馈控制实验
2、锅炉内胆温度流量前馈反馈控制实验
变频恒压供水实训
工控组态软件组态控制实训
