ZRMK-PD矿井供电系统模拟实训设备
一、概 述
“矿井供电系统模拟操作装置”是根据典型的矿井供电系统进行设计的，包括井上供电部份、井下中央变电所部份、采区工作面供电部份、移动变电站供电部分等。通过本装置的培训，可让学员对矿井的供电系统有个全面的了解，可以完成供电系统的倒闸操作，并设有误操作报警，可作为矿井电类人员的安全培训和考核。二、技术参数
1.输入电源：三相五线～380V±10% 50Hz2.工作环境：环境温度-5℃～＋40℃，相对湿度＜85%(25℃)，海拔＜4000m
3.外形尺寸：2400mm×500mm×2000mm
三、装置配置
1. 装置结构装置采用柜式结构，柜体采用双层亚光密纹喷塑结构，面板采用2mm厚铝板，面板上的文字符号采用喷塑工艺。柜体配有六个万向轮，便于移动和固定。
2. 供电系统

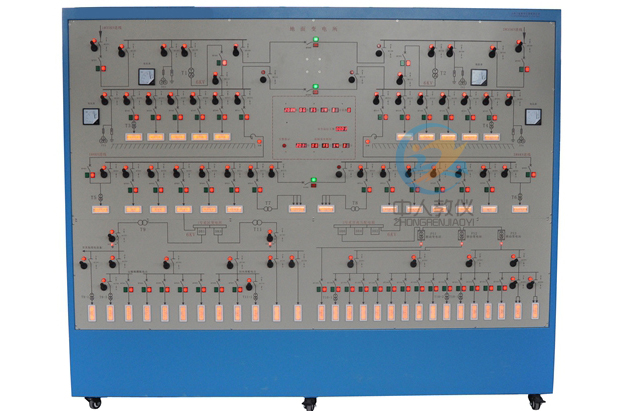

控制屏正面为典型矿井供电系统模拟操作屏，装置采用双电源供电，系统分为五个部分：
(1)地面35kV供电部份（双电源供电）
(2)地面6kV供电部份（副井提升机、主提升机、通风机、空压机等）
(3)井下中央变电所6kV供电部份（提升机、整流设备、水泵、低压动力照明等）
(4)采区变电所部分（煤电钻）
(5)采区移动变电站配电部份（采煤机）
系统中主要开关元件为开关和断路器，相应的系统图上各开关操作元件和断路器元件都嵌入系统图的相应位置，其通断有相应的信号灯指示，红绿信号灯分别指示合闸和分闸。每条供电支路都有相应的负载并用光字牌指示
3. 误操作告警及记录模块
倒闸屏正面装有误操作告警及记录模块。误操作告警及记录模块具有智能识别学员操作是否正确的功能，如果操作错误，倒闸屏立即发出声光告警指示，同时记录误故障次数。用户在误操作后，需更正误操作，按复位按钮，声光告警才能复位，才能进行下一步操作。
控制屏侧面装有“误操作清零”按钮和两个模拟检漏继电器故障的钮子开关；按下“误操作清零”按钮，可以将倒闸屏面板的误操作记录清零；拨动钮子开关“K1”“K2”可以模拟检漏继电器的故障。
4. 时钟显示模块的设置
控制屏中央上部装有时钟显示模块，通过遥控器进行设置，该模块平时可以作为时钟使用，精确显示“年、月、日、时、分、星期”，而且可以记录供电系统安全运行的“天”数；也可以作为实训考核的时间依据。
5. 仪表及光字牌
控制屏面板上的电压表分别指示变电所35kV母线和6kV母线上的电压，左右两边分别指示两路电源；量程分别为0～40kV、0～6kV，精度1.0级；
光字牌代表每条支路上的负荷，相应的支路接通，光字牌点亮。
四、实训内容
1.矿井供电系统的结构、组成和运行认知2.倒闸操作的认识和操作票的填写
3.35kV母线并列运行，6kV母线并列运行
4.一路进线供电转两路供电倒闸操作
5.6kV母线送电倒闸操作
6.井下中央变电所送电倒闸操作
7.1号采区变电所送电倒闸操作
