ZRPD-ZN智能供配电技术实训平台
1、高压配电装置
10kV中压开关柜主要由微机保护装置、手车式断路器、接地开关、避雷器、互感器、带电显示装置、电流表以及操控装置及10kV中置柜壳体组成。主要完成倒闸操作、开关检修、继电保护测试、故障排查等实训内容。

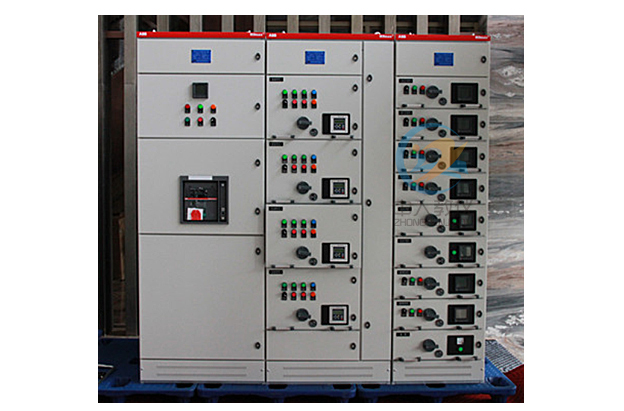

2、低压配电装置
低压配电装置主要由智能框架断路器、低压抽屉开关单元、电能表、多功能电力仪表、二次控制元件及0.4kV低压配电柜壳体组成。主要完成断路器、电力仪表的装调、开关柜检修、故障排查、低压电能计量、照明和动力负载控制电路设计和装调等实训内容。
3、智能电力监控装置
智能电力监控装置主要由通讯管理机、交换机、监控计算机、电力监控系统软件组成。主要完成监控系统通讯组网、电力监控软件编程调试等实训内容。
（一）涉及专业
智能供配电实训装置适用于供用电技术、电力系统自动化技术、电力系统继电保护与自动化技术、农业电气化技术和发电厂及电力系统等。
（二）服务课程
供配电技术、供电网络继电保护、电路原理、高电压技术、电气设备及运行维护、配电系统自动化等
一、实训内容
项目1 倒闸操作1.1 倒闸操作准备工作
（1）接受调度预令、了解操作任务
（2）根据检修计划策划操作计划
（3）填写操作票
（4）审查操作票、签名并进行模拟预演
（5）准备操作用具（安全帽、绝缘手套、验电器、操作杆、五防闭锁系统等）
1.2 接受正式调度令正式操作
（1）调度下达正式调度指令
（2）接受并记录调度指令
（3）按照记录指令完成复诵
（4）完成调度指令的正式录入
（5）依据正式记录下达操作指令
（6）操作完毕，向调度汇报并记录
1.3 汇报及记录
（1）填写运行工作记录
（2）填写调度操作指令记录
项目2 高压配电装置检修
2.1元件更换
（1）断路器控制转换开关更换
（2）指示灯更换
（3）保护压板更换
（4）开关状态指示仪更换
（5）温控仪更换
（6）二次回路微型断路器更换
（7）分、合闸线圈更换
（8）分、合闸弹簧更换
（9）断路器整流桥更换
（10）断路器底盘车更换
（11）辅助接点更换
（12）梅花触头更换
2.2电路测试
（1）主回路直流电阻测量
（2）分、合闸线圈直流电阻测量
（5）电压互感器绝缘电阻测量
（6）电流互感器绝缘电阻测量
（7）避雷器绝缘电阻测量
（8）开关柜绝缘电阻测量
项目3 高压配电装置二次回路故障排查
（1）断路器合闸回路故障
（2）断路器分闸回路故障
（3）断路器储能回路故障
（4）断路器分合闸状态指示回路故障
（5）接地开关状态指示回路故障
（6）手车位置状态指示回路故障
（7）就地远方信号故障
（8）电压测量回路故障
（9）电流测量回路故障
项目4 继电保护校验
（1）速断、限时速断、过流保护
（2）反时限过流保护
（3）过负荷保护
（4）零序过流保护
（5）低电压保护
（6）过电压保护
（7）失压保护
（8）断相保护
（9）重合闸保护
（10）后加速保护
（11）低压零序过流保护
（12）零序过压保护
（13）低频保护
（14）非电量保护
（15）开关分合闸遥控
（16）故障事件记录和查询
项目5 低压配电装置电路设计及装调
（1）低压断路器一次、二次接线图和原理图设计
（2）多功能电力仪表接线图和原理图设计
（3）断路器一次、二次接线
（4）电力仪表接线
项目6 低压配电装置检修及故障排查
6.1开关柜检修
（1）断路器控制转换开关更换
（2）指示灯更换
（3）熔断器更换
（4）电力仪表更换
（5）断路器电动操作机构更换
（6）抽屉单元机械机构检修
（7）断路器分、合闸线圈更换
6.2故障排查
（1）断路器合闸回路故障
（2）断路器分闸回路故障
（3）断路器储能回路故障
（4）断路器分合闸状态指示回路故障
（5）断路器储能指示回路故障
（6）手车位置状态指示回路故障
（7）就地远方信号故障
（8）测量回路故障
项目7 电能计量
（1）正向、反向有功电能量和四象限无功电能量计量
（2）分时计量、分相有功电能计量
（3）需量记录、需量周期和滑差时间设置
（4）日历、计时、闰年自动转换
（5）日期和时间的设置
（6）尖、峰、平、谷
（7）节假日和公休日特殊费率时段设置
（8）事件记录
（9）实时参数检测（电压、电流、功率因数、有功功率、无功功率、视在功率、电网频率、表内温度、当前有功需量及当前无功需量等数据）
（10）故障报警
项目8 智能电力监控系统编程调试
8.1信息化网络组建
（1）微机保护装置通讯调试
（2）电力仪表通讯调试
（3）通讯管理机设备驱动配置
（4）电力监控软件与通讯管理机的网络配置
（5）电力监控系统组态的配置
8.2一次系统组态
在图形编辑中根据一次系统图设计一次系统监控界面。
8.3遥测、遥信、遥控设计
（1）高压断路器、高压接地开关、低压断路器分合闸状态监测与远程控制
（2）高压断路器、低压进线断路器开关的就地控制与远方控制反馈信号
（3）低压进线三相电压、三相电流、 频率F、 功率因数COSφ、有功功率P、无功功率Q。
8.4数据报表、趋势曲线、事件记录设计
（1）设计低压配电装置参数报表界面
（2）设计实时参数趋势曲线
（3）事件记录
项目9 常用照明及动力控制电路设计安装
（1）电源电路设计
（2）照明电路设计
（3）电机控制电路设计
（4）单相电能表安装
（5）三相电能表安装
（6）照明电路布线安装
（7）电动机直接起动电路布线安装
（8）电动机星三角起动电路布线安装
（9）电动机正反转电路布线安装
（10）电动机顺序起动电路布线安装
二、配置清单：
| 序号 | 设备名称 | 主要技术参数及功能 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 高压配电装置 |
一、主要技术参数： （1）外壳：冷轧板喷塑，尺寸（宽×深×高）：800mm×1350mm×2200mm，允许尺寸偏差±5mm。 （2）手车式高压真空断路器1台，额定电压≥12kV;额定频率50Hz;额定电流≥630A;额定短路开断电流≥20kA;控制电压220V。 （3）接地开关1台，额定电压12kV、热稳定电流20kA(2s)、热稳定电流（峰值）50kA、断口距离145±5mm，手动机械式操作方式，接地开关与工作开关间有可靠的相互闭锁。 （4）开关状态指示仪：额定电压220V,接点容量5A,显示开关状态、小车工作位置、试验位置、断路器位置、接地刀位置、弹簧储能状态、高压带电指示等。 （5）避雷器：额定电压17kV，系统电压10kV，大电流冲击耐受不小于65kA。 （6）微机综合保护装置1台，额定电压：220V，电压测量范围：0～120V，电流测量范围：0～5A，带485通讯接口，保护功能：过流一段保护、过流二段保护、过流三段保护、过流反时限保护、后加速过流、低电压保护、过电压保护、过负荷保护、高温保护、超温保护、轻瓦斯保护、重瓦斯保护等。 （7）断路器中转小车1台，手车式真空断路器配套使用。 二、主要实训功能： ①倒闸操作（开关柜停送电操作） ②高压配电装置检修（控制转换开关、指示灯、保护压板、更换、开关状态指示仪、温控仪、断路器、分、合闸线圈、梅花触头更换） ③高压配电装置故障排查（断路器分合闸回路故障、储能回路故障、状态指示回路故障、接地开关状态指示回路故障、手车位置状态指示回路故障、就地远方信号故障、电压测量回路故障、电流测量回路故障） ④电路测试（主回路直流电阻、分、合闸线圈直流电阻、电压互感器绝缘电阻、电流互感器绝缘电阻、避雷器绝缘电阻、开关柜绝缘电阻测量 ） ⑤继电保护（速断保护、过流保护、低电压保护、零序过流保护、零序过压保护、断相保护、非电量保护、重合闸等） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 低压配电装置 |
一、主要技术参数： （1）外壳尺寸（宽×深×高）：800mm×800mm×2200mm，允许尺寸偏差±5mm。 （2）智能框架断路器1台，结构为框架抽出式，3极，断路器额定电流630A，额定电压400V，合闸线圈控制电压AC220V，断路器带电流、电压监测、有过流保护、欠电压保护、过电压保护。 （3）智能三相多功能仪表1台，断路器额定电流100A，额定电压400V，采集三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能；仪表具有RS485通讯功能，扩展2路遥控、2路遥信。 （4）抽屉单元3个，每个单元额定电流100A,额定电压400V,断路器1台、电流互感器3台、熔断器3台、电力仪表1台。 （5）三相费控智能电能表1台，具有分时计量、分相有功电能计量，支持尖、峰、平、谷四个费率，节假日和公休日特殊费率时段可设置，实时参数监测、事件记录、故障报警等功能。 二、主要实训功能： ①低压配电装置电路设计及装调（一次、二次接线图和原理图设计及接线、电力仪表接线图和原理图设计及接线） ②低压配电装置检修及（控制转换开关更换、指示灯更换 、熔断器更换、电力仪表更换 、断路器电动操作机构更换、抽屉单元机械机构检修、断路器分、合闸线圈更换 ） ③故障排查（断路器合闸回路故障、分闸回路故障、储能回路故障、分合闸状态指示回路故障、储能指示回路故障、就地远方信号故障、测量回路故障） ④电能计量（正向、反向有功电能、事件记录、尖、峰、平、谷，故障报警、电压、电流、功率因数等实时参数检测） ⑤常用照明及动力控制电路设计及布线安装 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 智能电力监控装置 |
一、主要技术参数： （1）外壳尺寸（宽×深×高）：800mm×800mm×2200mm，允许尺寸偏差±5mm。 （2）显示器1台，尺寸21.5英寸、屏幕比例16：9、分辨率1920×1080（全高清）、屏幕刷新率：60Hz。 （3）监控主机1台，CPU 4核心主频3.0、2G显卡、128G硬盘、8G内存。 （4）交换机1台，百兆工业级5口。 （5）通讯管理器：linux系统，支持DLT645、101、103、104、modbusRTU/TCP规约。 （6）照明电路元件：86型单控开关1个、86型双控开关2个、照明灯2只、86型五孔插座1个、2P微型断路器4个。 （7）电气控制电路元件：交流接触器5个、热继电器2个、3P微型断路器3个。 （8）电能计量电路元件：三相直通表1个、单相直通表4个、3P微型断路器2个。 二、主要实训功能： ①信息化网络组建（微机保护装置通讯调试、电力仪表通讯调试、通讯管理机设备驱动配置、电力监控软件与通讯管理机的网络配置） ②一次系统组态（在图形编辑中根据一次系统图设计一次系统监控界面） ③遥测、遥信、遥控设计（高压断路器、高压接地开关、低压断路器分合闸状态监测与远程控制；低压进线三相电压、三相电流、 频率F、 功率因数COSφ、有功功率P、无功功率Q） ④数据报表、趋势曲线、事件记录设计 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 电力监控系统软件 | 软件支持电力调度自动化系统遥信、遥控、遥测功能、报表管理功能、电力参数趋势曲线分析功能、事件记录功能、报警记录查询功能，可进行组态开发、软件支持modbusRTU/TCP、DLT645、101、103、104、IEC61850等电力常用规约。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 专用工具 |
|
本文链接：http://www.zhongrenkj.comhttp://www.zhongrenkj.com/gpd/1525.html
文章来源：www.zhongrenkj.com 编辑：中人教仪厂 时间：2021-08-05 11:11
