高低压供配电技术实验装置,10Kv供配电技术实训装置
  • 高低压供配电技术实验装置,10Kv供配电技术实训装置

高低压供配电技术实验装置

【通电实操型】220V实操型供配电实验装置,高低压供配电技术实验装置三段式带低压闭锁的电流方向保护实验,过流加速保护实验。咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产高低压供配电技术实验装置,220V实操型供配电实验装置及配件的厂家,生产的高低压供配电技术实验装置,220V实操型供配电实验装置品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:高低压供配电技术实验装置
【220V通电实操型】ZRPD-10K高低压供配电技术实验装置
配置清单

序号 名称 数量 产地 厂家
高压部分
1 常用电保护柜 1 上海 中人教仪
2 10KV真空断路器柜(手车式) 1 上海 中人教仪
3 10KV CT/PT计量柜 1 上海 中人教仪
4 模拟故障发生器、模拟高压断路器柜 1 上海 中人教仪
低压部分
5 低压配电开关柜 1 上海 中人教仪
6 低压电容补偿柜 1 上海 中人教仪
7 抽屉式低压配电柜 1 上海 中人教仪
8 低压负载柜 1 上海 中人教仪

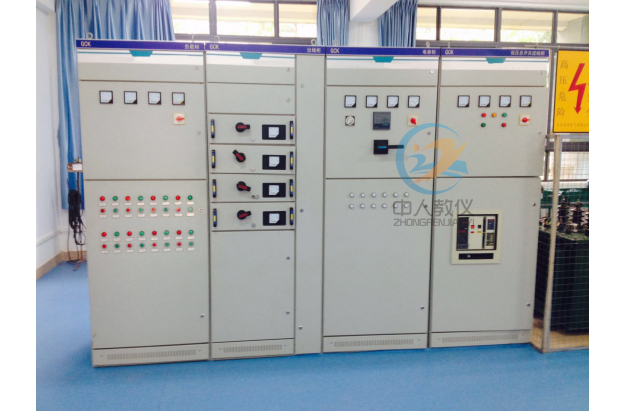

高低压供配电技术实验装置,10Kv供配电技术实训装置
220V实操型供配电实验装置技术指标

1、常用电保护柜详细技术参数

柜体尺寸:800*600*2200mm工业级柜体
微机线路保护技术参数
微机线路保护装置技术参数:
1 额定数据
a. 额定电源电压: 直流或交流220V或直流110V
b. 额定交流数据:
交流电压: 100/√3V, 100V
交流电流: 5A或1A
零序电流: 1A
额定频率: 50Hz
c. 热稳定性:
交流电压回路:长期运行 1.2Un
交流电流回路:长期运行 2In
1s 40In
零序电流回路:长期运行 2A
1s 40A
2 装置功耗
a. 交流电压回路: 每相不大于0.5VA;
b. 交流电流回路: In=5A时每相不大于1VA;
In=1A时每相不大于0.5VA;
c. 零序电流回路: 不大于0.5VA;
d. 保护电源回路: 正常工作时,不大于12W;保护动作时,不大于15W。
环境条件
a. 环境温度:
工作: -25℃~+55℃。
储存: -25℃~+70℃,相对湿度不大于80%,周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内;在极限值下不施加激励量,装置不出现不可逆转的变化,温度恢复后,装置应能正常工作。
b. 相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时,平均最大湿度不超过50%。
c. 大气压力:80kPa~110kPa(相对海拔高度2km以下)。
抗干扰性能
a. 脉冲群干扰试验:能承受GB/T14598.13-1998规定的频率为1MHz及100kHz衰减振荡波(第一半波电压幅值共模为2.5kV,差模为1kV)脉冲群干扰试验。
b. 快速瞬变干扰试验:能承受GB/T14598.10-2007第四章规定的严酷等级为A级的快速瞬变干扰试验。
c. 辐射电磁场干扰试验:能承受GB/T14598.9-2002第四章规定的严酷等级的辐射电磁场干扰试验。
d. 静电放电试验:能承受GB/T14598.14-1998中4.1规定的严酷等级为Ⅲ级的静电放电试验。
e. 电磁发射试验:能承受GB/T14598.16-2002中4.1规定的传导发射限值及4.2规定的辐射发射限值的电磁发射试验。
f. 工频磁场抗扰度试验:能承受GB/T17626.8-2006第5章规定的严酷等级为Ⅳ级的工频磁场抗扰度试验。
g. 脉冲磁场抗扰度试验:能承受GB/T17626.9-1998第5章规定的严酷等级为Ⅳ级的脉冲磁场抗扰度试验。
h. 阻尼振荡磁场抗扰度试验:能承受GB/T17626.10-1998第5章规定的严酷等级为Ⅳ级的阻尼振荡磁场抗扰度试验。
i. 浪涌抗扰度试验:能承受IEC 60255-22-5:2002第4章规定的严酷等级的浪涌抗扰度试验。
j. 传导骚扰的抗扰度试验:能承受IEC 60255-22-6:2001第4章规定的射频场感应的传导骚扰的抗扰度试验。
k. 工频抗扰度试验:能承受IEC 60255-22-7:2003第4章规定的工频抗扰度试验。
5绝缘性能
a. 绝缘电阻:各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,用开路电压为500V的测试仪器测试其绝缘电阻值不应小于100MΩ。
b. 介质强度:装置通信回路和24V等弱电输入输出端子对地能承受50Hz、500V(有效值)的交流电压,历时1min的检验无击穿或闪络现象;其余各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受50Hz、2kV(有效值)的交流电压,历时1min的检验无击穿或闪络现象。
c. 冲击电压:装置通信回路和24V等弱电输入输出端子对地,能承受1kV(峰值)的标准雷电波冲击检验;其余各带电的导电端子分别对地,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受5kV(峰值)的标准雷电波冲击检验。
6 机械性能
a. 振动响应:装置能承受GB/T 11287-2000中4.2.1规定的严酷等级为I级振动响应检验。
b. 冲击响应:装置能承受GB/T 14537-1993中4.2.1规定的严酷等级为I级冲击响应检验。
c. 振动耐久:装置能承受GB/T 11287-2000中4.2.2规定的严酷等级为I级振动耐久检验。
d. 冲击耐久:装置能承受GB/T 14537-1993中4.2.2规定的严酷等级为I级冲击耐久检验。
e. 碰撞:装置能承受GB/T 14537-1993中4.3规定的严酷等级为I级碰撞检验。
7 保护定值整定范围及误差
a. 定值整定范围
电 流: 0.1In~15In;
零序电流: 0.02A~12A;
交流电压: 10V~100V;
延 时: 0s~100s。
b. 定值误差
电 流: < ±5%;
电 压: < ±5%;
零序电流: 0.02A~12A范围不超过±0.01A或±5%;
延时误差:0s~100s范围内不超过50ms或±2%。
测量精度
a. 各模拟量的测量误差不超过额定值的±0.5%;
b. 功率测量误差不超过额定值的±1%;
c. 开关量输入电压(DC24V),分辨率不大于2ms;
d. 脉冲量输入电压(DC24V),脉冲宽度不小于20ms。
触点容量
a. 在电压不大于250V,电流不大于1A,时间常数为5ms±0.75ms的直流有感负荷电路中,触点断开容量为50W,长期允许通过电流不大于5A。
b. 在电压不大于250V,电流不大于2A的交流回路(cosφ=0.4±0.1)中触点断开容量为250VA,长期允许通过电流不大于5A。

常用电实训项目

实训项目:
1.三段式带低压闭锁的电流方向保护实验
2.过流加速保护实验(前加速/后加速)
3.过负荷保护实验(跳闸/告警可选)
4.零序电流保护实验(跳闸/告警可选)
5.低电压保护实验
6.低频减载保护实验
7.三相一次重合闸实验
8.母线TV断线检测告警实验
9.线路TV断线检测告警实验
10.控制回路异常告警实验
11.跳位异常告警实验
12.手车位置异常告警实验
13.弹簧未储能告警实验

2、10KV真空断路器柜详细技术参数 (手车式)


柜体尺寸:2200*800*1500mm 工业级柜体

(一)、使用环境
1、环境温度:-15℃~+40℃,日平均值不大于+35℃。
2、环境湿度
日平均相对湿度:≤95%;月平均相对湿度:≤90%;
3、海拔高度:不超过1000m。地震烈度:不超过8度。
4、安装在没有火灾、爆炸危险,严重污秽化学腐蚀及剧烈震动的场所。
(二)、基本技术参数
1、供电电源:三相五线供电;功率:3kw。
2、额定电压:12KV;额定频率:50Hz;
3、额定雷电冲击耐受电压:75KV(峰值);
4、额定一分钟工频耐受电压:42KV(有效值);
5、额定操作顺序:O-0.3-CO-180s-CO (40KA为O-180s-CO-180s-CO);
6、主母线额定电流:630A;
7、额定短路开断电流:25KA;额定短路关合电流:630KA(峰值);
8、额定短路持续时间:4s;开断次数:50次;
9、机械寿命:20000次。
10、柜体尺寸:2200×800×1500(高×宽×深)。
(三)、断路器机械特性参数
1、触头开距:11±1mm; 2、触头超行距:3.5±0.5mm;
3、三级份、合闸不同期性:≤2ms;
4、触头合闸弹跳时间:≤2ms;
5、平均分闸速度:0.9-1.3m/s(初分6mm时平均速度);
6、平均合闸速度:0.4~0.8 m/s; 7、合闸时间:≤100ms;
8、分闸时间:≤50ms;9、燃弧时间:≤15ms;
(四)、脱扣器与闭锁电磁铁的技术参数
1、分闸脱扣器额定电压:-220V、110V;功率:245W。
2、合闸脱扣器额定电压:-220V、110V;功率:245W。
3、闭锁电磁铁额定电压:-220V、110V;功率:10W
4、过电流脱扣器功率:5AW。
(五)、储能电机技术参数
额定电压-220V、-110V;功率:50W;储能时间:≤10m;
(六)、实训项目
手动和遥控合分断路器实训
二次控制回路原理实训
操作机构原理实训
断路器拆装实训
倒闸操作实训
二次控制回路接线实训。


3、10KV CT/ PT计量柜详细技术参数


柜体尺寸:2200*800*1000mm 工业级柜体

(一)、使用环境
1、海拔高度不超过3000M;
2、周围环境温度不高于+40℃,不低于-5℃;
3、周围空气的相对温度不大于85%(20℃);
4、安装在无腐蚀性气体的场所。
(二)、技术参数
1、供电电源:三相五线供电;功率:3kw;
2、产品标准 :GB1207-2006;
3、产品表面爬电距离:满足耳机污秽等级;
4、负荷功率因数:COSφ=0.8(滞后);
5、额定电压比: ;
6、级次组合为0.2/6P,准确等级及输出容量为75VA;
级次组合为0.5/6P,准确等级及输出容量为150VA;
7、剩余电压绕组:100;
8、热极限输出容量:960VA。

(三)、实训项目
电流互感器特性测试实训(直流法、交流法)
电压互感器特性测试实训
电流互感器接线实训
电压互感器接线实训、
电压互感器精度测量实训
电流互感器精度测量实训。

4、模拟故障发生器、模拟高压断路器柜详细技术参数


柜体尺寸:600*700*1200mm工业级柜体

(一)、使用环境
1、环境温度:-25℃~+55℃;
2、空气相对湿度:温度为25℃ 时,相对湿度短时可达100%;
3、海拔高度:≤2000m;
4、不适于安装在剧烈震动、冲击、腐蚀、合谐波过大的场所。
(二)、技术参数
1、供电电源:三相五线供电;功率:3kw;
2、额定电压:380V;额定频率:50Hz;
3、工作电压允许偏移:-20%~+20%;
4、额定输入电压模拟量:380V、50Hz;
5、额定输入电流模拟量:5A、50Hz;
6、控制物理量:无功功率。
(三)实验项目:
1、输出模拟的各种电流、电压故障信号
2、模拟高压断路器的合、分闸动作信号


(四)设备配置:

1、微型断路器DZ47-63/C10A/3P:1个
2、交流接触器CJX1-16A/AC220V:1个
3、中间继电器JZC1-44/AC220V: 1个
4、单相调压器TDGC2-200:10个
5、单相调压器TDGC2-500:1个
6、单相整流桥60A:1个
7、单相滤波电容1500uf: 1个
8、升流器:6个
9、数显电压表、电流表:9个

5、低压配电开关柜详细技术参数


柜体尺寸:2200*800*800mm 工业级柜体

(一)、使用环境
1、应用场合:配电、电动机控制。
2、执行标准:IEC60439\GB7251.1;
3、环境温度:-5℃~+40℃;
4、环境相对温度+40℃时不超过50%,在较低温度时,允许有较高的相对温度;
5、安装地点:室内;
6、海拔高度:≤2000m。

(二)、机械数据
1、进出线形式:电缆/母线槽。
2、电缆进出:顶部/底部;
3、接线形式:柜前/柜后;
4、防护等级:IP330、IP40、IP54;
5、功能单元隔离形式:全隔离或部分隔离;
(三)、水平母线
1、额定短时耐受电流:50/80kA;
2、额定峰值耐受电流:105/176kA。
(四)、垂直母线
1、额定短时耐受电流:50kA;
2、额定峰值耐受电流:105kA。
(五)、接地系统:TT、IT、TN-S、TN-C-S。
(六)、最大进出线断路:400A。
(七)、电气数据
1、供电电源:三相五线供电;功率:3kw。
2、额定绝缘电压:至1000V;
3、额定工作电压:至660V;
4、额定功率:50\60Hz;
5、额定冲击耐受电压:8KV;
6、主电路额定电压:AC380V、220V/DC220V
7、过电压等级:III;
8、污染等级:3;9、额定电流:4000A;
10、水平母线额定电流: 4000A;
11、垂直母线额定电流:2000、1000A
(八)实训项目
主电气原理图实训
低压断路器工作原理实训
运行操作实训
检修与保养实训
故障分析与排除实训


6、低压电容补偿柜


柜体尺寸:2200*800*800mm 工业级柜体

(一)、使用环境
1、环境温度:-25℃~+55℃;
2、空气相对湿度:温度为25℃ 时,相对湿度短时可达100%;
3、海拔高度:≤2000m;
4、不适于安装在剧烈震动、冲击、腐蚀、合谐波过大的场所。
(二)、技术参数
1、供电电源:三相五线供电;功率:3kw;
2、额定电压:380V;额定频率:50Hz;
3、工作电压允许偏移:-20%~+20%;
4、额定输入电压模拟量:220V/380V、50Hz;
5、额定输入电流模拟量:5A、50Hz;
6、控制物理量:无功功率。

(三)、实训项目
自动无功功率补偿实验
手动无功功率补偿实验
无功补偿装置参数整定实验
电压无功控制实验
分接头调节和电容器投切对电压和无功影响实验。


7、抽屉式低压配电柜详细技术参数


柜体尺寸:2200*800*800mm 工业级柜体

(一)、使用环境
1、应用场合:配电、电动机控制。
2、执行标准:IEC60439\GB7251.1;
3、环境温度:-5℃~+40℃;
4、环境相对温度+40℃时不超过50%,在较低温度时,允许有较高的相对温度;
5、安装地点:室内;
6、海拔高度:≤2000m。

(二)、机械数据
1、进出线形式:电缆/母线槽。
2、电缆进出:顶部/底部;
3、接线形式:柜前/柜后;
4、防护等级:IP330、IP40、IP54;
5、功能单元隔离形式:全隔离或部分隔离;
(三)、水平母线
1、额定短时耐受电流:50/80kA;
2、额定峰值耐受电流:105/176kA。
(四)、垂直母线
1、额定短时耐受电流:50kA;
2、额定峰值耐受电流:105kA。
(五)、接地系统:TT、IT、TN-S、TN-C-S。
(六)、最大进出线断路:400A。
(七)、电气数据
1、供电电源:三相五线供电;功率:3kw。
2、额定绝缘电压:至1000V;
3、额定工作电压:至660V;
4、额定功率:50\60Hz;
5、额定冲击耐受电压:8KV;
6、主电路额定电压:AC380V、220V/DC220V
7、过电压等级:III;
8、污染等级:3;9、额定电流:4000A;
10、水平母线额定电流: 4000A;
11、垂直母线额定电流:2000、1000A
(八)实训项目
主电气原理图实训
进口低压断路器工作原理实训
运行操作实训
检修与保养实训
故障分析与排除实训
一次二次接线实训。

8、低压负载柜详细技术参数


柜体尺寸:2200*800*800mm 工业级柜体

(一)、使用环境
1、环境温度:-25℃~+55℃;
2、空气相对湿度:温度为25℃ 时,相对湿度短时可达100%;
3、海拔高度:≤2000m;
4、不适于安装在剧烈震动、冲击、腐蚀、合谐波过大的场所。
(二)、技术参数

1.供电电源:三相五线供电;功率:10kw。
2.额定绝缘电压:至1000V;
3.额定工作电压:至660V;
4.额定功率:50/60Hz;
5.额定冲击耐受电压:1KV;
6.主电路额定电压:AC380V/220V
7.过电压等级:III;
8.污染等级:3;
9.额定电流:400A;
10.水平母线额定电流: 400A;

(三)实验项目:
模拟阻性、容性、感性负载
有功/无功设备的投退
配合无功补偿柜进行无功补偿实验
就地无功补偿实训
功率因数表接线实验
