普通车床电气实训装置,CA6140车床电气控制线路实验台
  • 普通车床电气实训装置,CA6140车床电气控制线路实验台

普通车床电气实训装置

普通车床电气实训装置,CA6140车床电气控制线路实验台可用于课堂演示、机床电气控制原理性操作及实验实习,咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产普通车床电气实训装置,CA6140车床电气控制线路实验台及配件的厂家,生产的普通车床电气实训装置,CA6140车床电气控制线路实验台品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:普通车床电气实训装置
ZRJC-P01普通车床电气实训装置

一、概述

CA6140车床电气控制线路实验台是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器,所以可作为社会电工类职业培训中机床电气维修方面的实习设备,同时也是职业资格培训考核中选用的设备。提高学生的动手能力,并克服以往只能在实际设备上进行教学,费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备,达到了耗资少、教学效果显著的目的。
普通车床电气实训装置,CA6140车床电气控制线路实验台

二、适用范围

本装置适用于CA6140型普通车床电气控制的模拟与CA6140型普通车床电气故障排除的技能考核。

三、技术性能

1、输入电源:三相四线(~380V±10% 50Hz)
2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3、装置容量:<1KVA
4、 外形尺寸:1500mm×725mm×1535mm

四、装置的基本装备

1、电源控制面板(亚克力面板,线路图形经过激光雕刻成型)
(1)交流电源(带有漏电保护措施)
提供三相交流电源(380V)
(2)人身安全保护体系
屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即告警并切断电源,确保实验进程安全。
屏上装有一套电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。

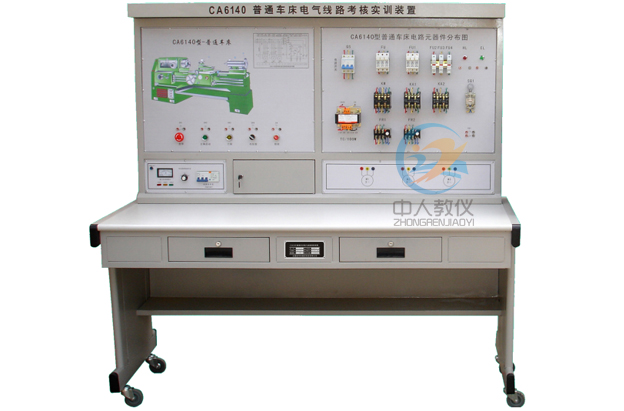

2、主令控制及图示板(亚克力面板,线路图形经过激光雕刻成型)
面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行,指示灯可以指示机床的相应动作。
面板上印有CA6140型普通车床示意图,可以很直观地看出CA6140普通车床的外形轮廓。
3、元器件安装板
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元器件直接安装在面板表面,可以很直观的观看它们的动作情况。
4、三相异步电动机
3只380V三相鼠笼异步电动机,分别用作主轴电动机、冷却泵和快速移动电动机。
5、故障开关箱
设有20个开关,用于故障设置。
6、实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体结构,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构,便于移动和固定,有利于实验室布局。

五、实验项目及主要内容

1、学生熟悉常用低压电器的机构、原理;
2、在电气原理图模式下,学生借助原理分析,通过测量找出故障点在某条线路上;
3、提高学生的动手能力的技能操作水平;
4、通过对机床故障排除,完成机床常见故障的排除;
5、可以设置故障点做为维修电工的技能考核台。
