万能铣床电气控制线路实训装置,铣床电气技能考核实验台
  • 万能铣床电气控制线路实训装置,铣床电气技能考核实验台

万能铣床电气控制线路实训装置

万能铣床电气控制线路实训装置,铣床电气技能考核实验台可作为社会电工类职业培训中机床电气维修方面的实习设备,咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产万能铣床电气控制线路实训装置,铣床电气技能考核实验台及配件的厂家,生产的万能铣床电气控制线路实训装置,铣床电气技能考核实验台品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:万能铣床电气控制线路实训装置

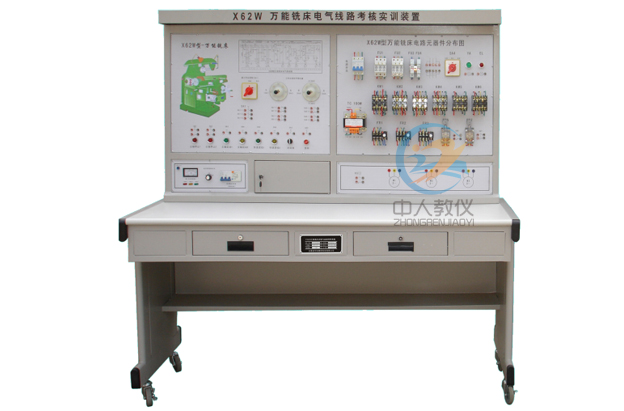

ZRJC-WX01万能铣床电气控制线路实训装置

一、概述

铣床电气技能考核实验台是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位电气控制内容的教学、考核而研制的设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器,所以可作为社会电工类职业培训中机床电气维修方面的实习设备,同时也是职业资格培训考核中选用的设备。提高学生的动手能力,并克服以往只能在实际设备上进行教学,费用高且难以实现教学目的弱点。同时为高层次维修技能训练提供了有效的设备,达到了耗资少、教学效果显著的目的。
万能铣床电气控制线路实训装置,铣床电气技能考核实验台

二、适用范围

本装置适用于X62W万能铣床电气控制的模拟与X62W万能铣床电气故障排除的技能考核。

三、技术性能

1、输入电源:三相四线(~380V±10% 50Hz)
2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3、装置容量:<1KVA
4、 外形尺寸:1500mm×725mm×1535mm

四、装置的基本装备

1、电源控制面板(亚克力面板,线路图形经过激光雕刻成型)。
(1)交流电源(带有漏电保护措施)
提供三相交流电源(380V)
(2)人身安全保护体系
屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即告警并切断电源,确保实验进程安全。
屏上装有一套电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。
2、主令控制及图示板(亚克力面板,线路图形经过激光雕刻成型)。
面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行,指示灯可以指示机床的相应动作。
面板上印有X62W万能铣床立体示意图,可以很直观地看出X62W万能铣床的外形轮廓。
3、元器件安装板
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元器件直接安装在面板表面,可以很直观的观看它们的动作情况。
4、三相异步电动机
3只380V三相鼠笼异步电动机,分别用作主轴电动机、进给电动机和冷却泵电动机。
5、故障开关箱
设有20个开关,用于故障设置。
6、实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体结构,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构,便于移动和固定,有利于实验室布局。

五、实验项目及主要内容

1、学生熟悉常用低压电器的机构、原理;
2、在电气原理图模式下,学生借助原理分析,通过测量找出故障点在某条线路上;
3、提高学生的动手能力的技能操作水平;
4、通过对铣床故障排除,完成铣床常见故障的排除;
5、可以设置故障点做为维修电工的技能考核台;
6、20个故障设置点。
