平面磨床电气控制实训装置,平面磨床电路实验台
  • 平面磨床电气控制实训装置,平面磨床电路实验台

平面磨床电气控制实训装置

平面磨床电气控制实训装置,平面磨床电路实验台,带半实物小磨床, ...

订购热线:021-66581511

中人教仪厂是专业生产平面磨床电气控制实训装置,平面磨床电路实验台_半实物小及配件的厂家,生产的平面磨床电气控制实训装置,平面磨床电路实验台_半实物小品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:平面磨床电气控制实训装置

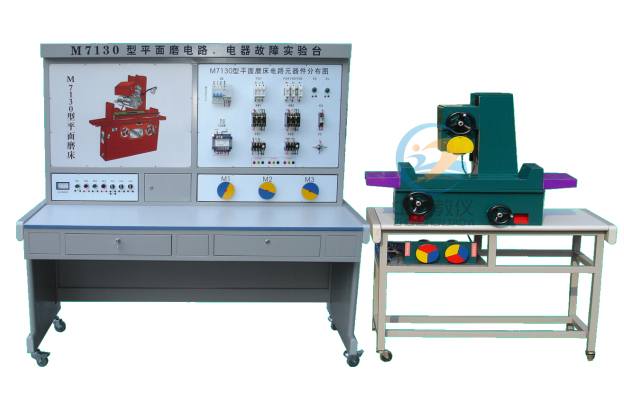

ZRJC-M7130平面磨床电气控制实训装置

一、概述

平面磨床电路实验台外形为落地单体式结构,采用左右空间布局。右面机床电器及电路图,左面是彩色z3050型摇臂才、钻床外形图、相应动作指示灯、启停按钮和线路原理图。机架采用铁质双层亚光密纹喷塑结构。以机床电器实训考核的实际情况而设计的新一代集培训学习、理论验证、实操能力、考核鉴定于一体的多功能设备。该套设备适用于各劳动技校、大中专、职校、培训中心的电工、电拖专业教学实验实训。在每种装置中都装有漏电保护开关,电器元件全部采用实际的机床工业电器,使学生更加容易理解、分析电路结构和原理。实验装置上设有故障开关,人为故障点控制。每种实验考核装置电路跟据实际情况设置8~30个不等常规故障,所有故障都是模拟实际机床工作时的故障,具有一定代表性,比较隐蔽,但操作简单,方便老师及各位教官培训考核。
平面磨床电气控制实训装置,平面磨床电路实验台

二、设备特点

采用台式结构,操作面宽敞,可两人(或多人)一组实验。
电气控制线路的元器件都装在面板表面上,操作时可看到电器的动作,直观性强;排除故障只要在面板上进行检测线路即可,方便快捷。
本设备全部采用品牌实际机床工业电器,性能可靠,使用寿命长等特点。

三、技术性能

输入电源:AC380V±10%  50Hz
工作环境:温度-5~+40℃  相对湿度<85%(25℃)
额定功率:≤1KW
漏电保护:漏电动作电流≤30mA,分断时间≤0.1S
外形尺寸:1350×500×1800㎜

四、基本配备

实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,长方体封闭结构,造型美观大方。
三相电源控制
三相四线电源输入经三相电源总开关后,由接触器通过启动、停止控制按钮操作,控制三相电源输出的接通和断开,再经过熔断器为机床提供三相380V电源。三相电源同时也受急停开关、漏电保护电路的控制。
(1)三相电源总开关:容量10A,带漏电保护,漏电动作电流≤30mA,分断时间≤0.1S
(2)漏电保护电路:对线路的漏电现象进行保护,使控制屏内的接触器跳闸,切断机床线路的电源。
设有450V指针式交流电压表1只,通过波段开关切换指示电源输入的三相线电压。
左面板上装有所有主令电气及动作指示灯、机床的所有操作都在这块面板上进行,指示灯可以指示机床的相应动作;并且印有相应的z3050摇臂钻床外形彩图及电气线路原图,可以很直观看出机床外形结构和电气线路原理。
机床控制电器控制面板
面板上装有断路器、熔断器、接触器、变压器等元件,可以直观观察他们的动作情况。
电动机
四台380V、180W的三相鼠笼式异步电动机,分别用作主轴电机、工作台进给电机、冷却泵电动机。

五、可完成的实训项目及主要内容

1、是学生熟悉常用低压电器的结构、原理。
2、在电气原理图辅助下,学生可以借助原理分析,通过测量故障点在某一条线路上的位置。
3、提高学生的动手能力和实际操作技能水平。
4、通过对机床故障排除,使学生掌握机床常见故障的排除方法。

六、本装置可设置22点故障,其故障现象如下:

故障G1:接触器KM1能吸合,液压泵电动机不工作,其他均正常。
故障G2:接触器KM2能吸合,砂轮、冷却电动机无响应,其他均正常。
故障G3:接触器KM2能吸合,冷却电动机无响应,其他均正常。
故障G4:控制变压器没电,控制回路失效。
故障G5:控制回路失效,信号灯及照明灯正常,主轴指示灯失效。
故障G6:主轴电机不能自锁。
故障G7:接触器KM4能吸合,砂轮无法下降,其他均正常。
故障G8:接触器KM3能吸合,砂轮无法下降,其他均正常。
故障G9:控制变压器无电源输入,控制电路全部失效,照明和电源指示均无。
故障G10::电动机控制电路失效,失磁保护继电器、电源指示、照明均正常。
故障G11:液压泵电动机只能点动,不能自锁运行,其他均正常。
故障G12:砂轮和冷却泵控制电路失效,接触器KM2不吸合,其他均正常。
故障G13:冷却泵电机缺相运行。
故障G14:照明灯不亮。
故障G15:主轴指示灯不亮。
故障G16:电源指示灯不亮。
故障G17:砂轮无法上升,接触器KM3不吸合,其他均正常。
故障G18:主轴电机无法启动。
故障G19:砂轮无法下降,接触器KM4不吸合,其他均正常。
故障G20:电磁吸盘无充磁、去磁,失磁保护继电器及其他均能正常。
故障G21:失磁保护继电器不工作,照明、电源指示正常,电动机控制全部失效。
故障G22:无照明,其他均能正常工作。
