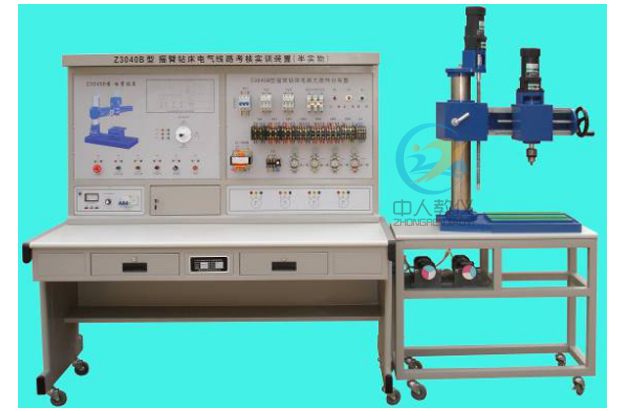

ZRJC-Z3040摇臂钻床电气技能实训装置
3、主要技术和材料要求：
3.1、基本要求钻床电气实验台增加了Z3040B摇臂钻床仿真半实物模型，通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实，直观。
3.2、结构要求
3.2.1．Z3040B型摇臂钻床半实物仿真模型是参照实际Z3040B型摇臂钻床的功能，并按一定尺寸比例缩小的设计；
3.2.2．本套装置电气部分的操作，能实现Z3040B型 摇臂钻床各种运动，它包括：主轴正反转、摇臂升降等运动；
3.2.3．机床电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；
3.2.4．半实物模型上所用电机的电压等级与实际使用的机床是完全相同；
3.2.5．通过故障设置，可以使学生能真实的了解到故障点与实际机床的联系，使学生掌握实际的电气线路维修保养的动手能力；
3.2.6.所有故障点设置均在控制面板后面，正面为操作面和电器元件。
4、实训项目要求
4.1．熟悉常用低压电器的机构、原理；4.2．电路线路分析；
4.3．通过观察机床模型的运动，了解机床的实际运动；
4.4．通过测量找出线路中的故障点，对镗床的故障排除；
4.5．设置故障点，作为维修电工的技能考核装置。
5、故障设置：
5.1．照明不亮；5.2．电源指示不亮；
5.3．主轴电机M1点动；
5.4．主轴电机M1不转；
5.5．时间继电器线圈断开；
5.6．立柱的夹紧失效；
5.7．限位开关故障；
5.8．摇臂升降电动机M2不转；
5.9．电源断相；
5.10．热继电器FR触点断开。
……
可设置不少于30个故障。所有故障点在硬件上实现。
6、 技术参数
6.1输入电源：三相四线（380V ；50Hz）；6.2工作环境：温度-10℃～＋40℃；
6.3装置容量：<1kVA；
6.4装置重量：<150kg；
6.5半实物模型与实物模型按一定比例缩小，便于直观教学，能够进行主轴和工作台的运动。
7、技术性能指标要求
实训装置由电气控制设备和半实物模型组成；电气控制屏
7.1、基本要求
实训装置主要由控制屏与实训桌组成。控制屏为高强度绝缘面板，面板采用丝网工艺，牢固、美观。控制屏上固定摇臂钻床示意图面板、摇臂钻床电气线路元器件布线区面板,下层装有交流电源控制板等组件。实训桌桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。
7.2、人身及设备安全保护
7.2.1设有电流型漏电断路保护器，确保人身和实验设备安全。
7.2.2设有电压型漏电保护功能，避免实验装置表面漏电，保护实验者人身安全。
7.3、交流电源技术要求
7.3.1电源控制板：三相四线380V电源输入，通过漏电保护器接通总开关，急停按钮用做紧急停止总电源。
7.3.2摇臂钻床图：面板上印有Z3040B摇臂钻床示意图，电气原理图。
7.3.3摇臂钻床电气线路元器件布线区：安装有断路器、熔断器、接触器、热继电器、变压器、电磁铁所有主要机床电器，这些元器件直接安装在面板上，可以很清晰的看到它们的动作状况
7.3.4排故装置：面板上面装有30个微型按钮，每个微型按钮对应一个故障点，学生根据故障现象，确定故障点后，按动相应的微型按钮，即可实现排故操作，简单便捷。
Z3040型 摇臂钻床仿真半实物模型
8、基本要求
Z3040B型 摇臂钻床仿真半实物床身用铸件，专用模具一次成型，贴近真实机床；机床表面采用高频淬火工艺，经久耐用，模型所用电机的电压等级与实际机床完全相同，能够真实展示Z3040B摇臂钻床的各种运行状态。9、钻床模型技术参数
9.1 摇臂摆动角度：360º；
9.2 主轴电机功率（kW）：0.5-1 kW； 摇臂上升和下降电机（kW）：0.5-1 kW；
9.3 内外立柱的夹紧放松装置；
9.4模型外形尺寸：（长×宽×高）mm： 800mm×300mm×600mm （参考）
9.5半实物模型与实物模型按一定比例缩小，便于直观教学，能够进行主轴和摇臂运动。
电气控制功能
电气控制线路所完成的功能应和实际Z3040B摇臂钻床控制相一致，包括电力拖动、主电路和控制电路或辅助电路等。
所有电气元器件应选用国家认证的产品。确保产品质量。
