家用电器音视频培训考核设备,音频视频实训考核装置
  • 家用电器音视频培训考核设备,音频视频实训考核装置

家用电器音视频培训考核设备

家用电器音视频培训考核设备,音频视频实训考核装置也适合技工学校电子类专业《液晶彩色电视机维修》课程的实习,还可用做职业技能鉴定部门和职业培训机构家电维修中级、高级班 ...

订购热线:021-66581511

中人教仪厂是专业生产家用电器音视频培训考核设备,音频视频实训考核装置及配件的厂家,生产的家用电器音视频培训考核设备,音频视频实训考核装置品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:家用电器音视频培训考核设备

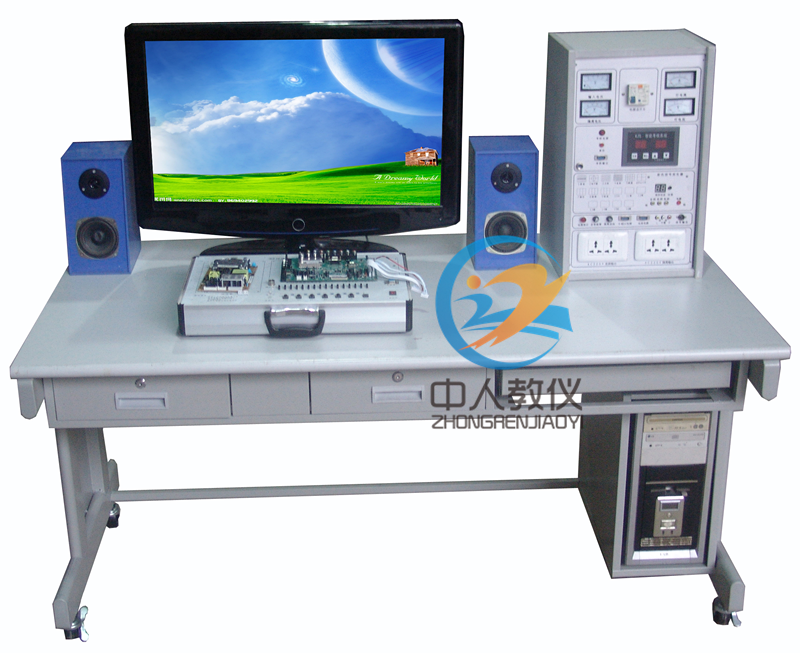

ZRJDQ-04D家用电器音视频培训考核设备

一、产品概述:
家用电器音视频实训考核装置适合高等、中等职业技术院校加工制造类的电子电器应用与维修专业,信息技术类电子技术应用专业的《液晶彩色电视机原理与维修》、《液晶彩色电视机维修实训》课程的教学与实训。也适合技工学校电子类专业《液晶彩色电视机维修》课程的实习,还可用做职业技能鉴定部门和职业培训机构家电维修中级、高级班的培训考核设备。
二、实训项目:
1、理解液晶电视中各主要元器件的基本结构及基本工作原理
2、认识液晶电视机各主要单元电路的组成,理解其基本的工作原理
3、电子调谐器的测量与分析
4、遥控及本机键盘控制测量与分析
5、视频信号处理流程测量与分析
6、音频信号处理流程测量与分析
7、AD模数转换控制测量与分析
8、开关稳压电路测量与分析
9、逆变器背光驱动电路测量与分析
10、掌握DVD机等常家用音视频电器的工作原理与维修方法维修;
三、技术性能
1、输入电源:单相三线~220V±10% 50Hz
2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3、整机容量:<300VA
4、安全保护:动作电流≤30mA、动作时间≤0.1s
5、环保要求:材料选用符合国家相关环保标准
6、外型尺寸:(不小于)长(mm)×宽(mm)×高(mm)=1700×900×1350
四、系统结构组成
本实验装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组
(一)实训控制屏(铁质双层亚光密纹喷塑结构,铝塑面板)
1、交流电源(均带有过流保护)
输出电源:  市电不隔离输出    220V/50Hz
            隔离变压器输出    220V/50Hz,14.5V/50Hz
东芝彩电遥控电源
2、直流电源:±16V/+12V
3、彩色信号发生器
(1)输出信号频率范围:第12频道
(2)电视信号形式:分为圆、点、格、黑白格、彩色、单色等16种形式,可通过按键直接选择
(3)输出信号:有视频、伴音(中频6.5M)、射频输出接口
(4)信号制式:PAL-D/K
4、智能考核接口单元:答题器接口、PC机串行接口、彩电模块接口
(二)实训桌:
整体结构采用钢木结构,并要设有四个万向轮和四个固定调节机构,便于移动和固定,利于实验室布局。要求桌面为防水、防火、耐磨高密度板,结构坚固,造型美观大方。并还要设有抽屉和柜门,用于放置工具和资料等。另外,要求每个实训桌配置两张学生凳(塑钢圆面,带加强圈)。
(三)液晶显示器:32吋 对比度:600:1,亮度:500cd/m2,反应时间:<16ms。
(四)实训组件:
本装置的实训组件由液晶彩电模块、智能实训考核系统组成。
1、液晶彩电实训模块:设有智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统(可由电脑随机设置故障点)。
四、产品特点:
1、采用敞开式实训板,板上有完整的安装线路图、测试点、调整点,布局合理,插接方便;
2、具有漏电、短路、过载保护装置,彩电电源采用冷底板并备隔离变压器双重保护,内置式行输出变压器避免高压触电危险,在单元板上配有行电压、行电流输出表头显示;
3、用仪表调整,清晰度、灵敏度、稳定度高于常规家电实验台;
4、调谐部分增加了手动调节功能,故实验十分方便。
5、为满足各学校需求,在彩电实训电路板增设了智能考核装置。
五、配置清单:

序号 名称 单位 数量 备注
1 实训桌 1
2 实训控制屏 1
2 实验凳 2
3 液晶彩电实训模块 1
4 智能实训考核系统 1
5 DVD视盘机模块 1
6 实验指导书 1
7 液晶显示器 1
8 工具 1 剥线钳、尖嘴钳、斜口钳、螺丝刀、电烙铁、烙铁架等





本文链接:http://www.zhongrenkj.comhttp://www.zhongrenkj.com/jdsx/1022.html
文章来源:www.zhongrenkj.com     编辑:中人教仪厂     时间:2019-09-23 08:56

常见问题:

1、如果我要购买家用电器音视频培训考核设备、音频视频实训考核装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的家用电器音视频培训考核设备、音频视频实训考核装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开家用电器音视频培训考核设备、音频视频实训考核装置的发票,您需要提供开票资料。

3、你们的产品都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
