多功能家用电子产品电气控制综合实训装置,多种家用电器维修实训装置
  • 多功能家用电子产品电气控制综合实训装置,多种家用电器维修实训装置

多功能家用电子产品电气控制综合实训装置

多功能家用电子产品电气控制综合实训装置,多种家用电器维修实训装置是结合家用电气设备调试与维修职业岗位的技能要求,按照职业学校的教学和实训要求研制和开发的产品。 ...

订购热线:021-66581511

中人教仪厂是专业生产多功能家用电子产品电气控制综合实训装置,多种家用电器维修实训装置及配件的厂家,生产的多功能家用电子产品电气控制综合实训装置,多种家用电器维修实训装置品质过硬,中人品牌更荣获中国知名品牌证书,在同行业居领先地位,并在国内已经拥有2000多所院校客户。


本文关键词:多功能家用电子产品电气控制综合实训装置

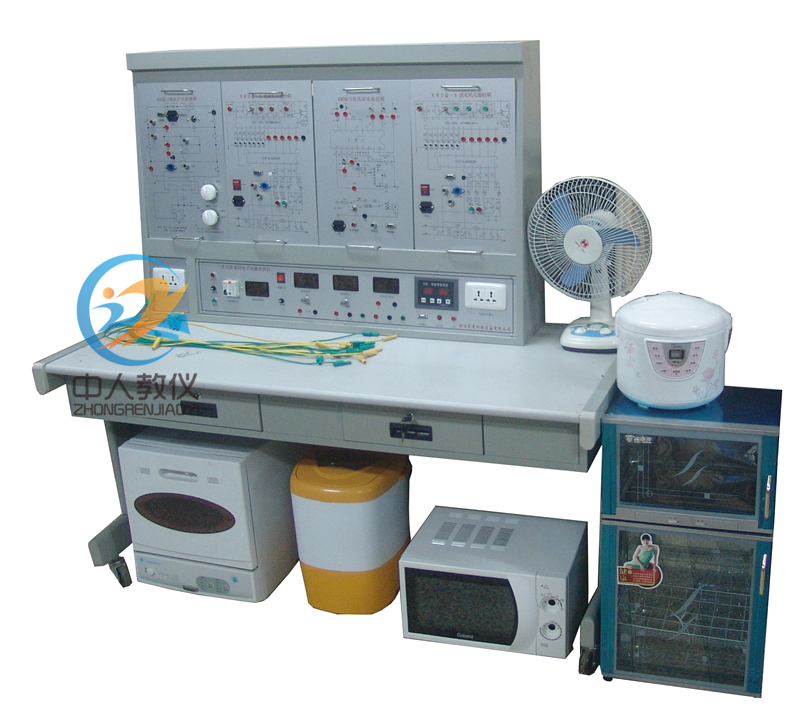

ZRJDQ-04E 多功能家用电子产品电气控制综合实训装置


概述
本设备是根据《中华人民共和国教育行业标准(电子技术应用专业仪器设备配备标准)》,教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求,结合家用电气设备调试与维修职业岗位的技能要求,按照职业学校的教学和实训要求研制和开发的产品。

一、实训挂件

实训挂件洗衣机模块,电风扇模块、、全自动洗碗机模块、微波炉模块。微电脑电饭锅,电子消毒柜模块模块挂件均可设置故障点、完成排除故障等实训内容。

1、智能控制电饭锅

   1微电脑控制电饭锅常用元器件,控制芯片,显示器件的认识与检测
   2微电脑控制电饭锅结构的认识及拆装
   3微电脑控制电饭锅能量转化,温度传导的工作原理
   4微电脑控制电饭锅加热,保温相互转换及工作原理
   5微电脑控制电饭锅定时加热,煮饭,保温的设定及工作原理
   6微电脑控制电饭锅的常见故障及维修
   7微电脑控制电饭锅控制电路常见故障的检测及维修

2、微波炉

   1微波炉主要元器件,控制芯片,显示器件的认识与检测
   2微波炉结构的认识及拆装
   3微波炉加热的原理分析及实物演示
   4微波炉微波产生电路的常见故障及检测维修
   5微波炉控制电路及定时电路常见故障与检测维修
   6微波炉电压转换电路的常见故障及检测维修
   6微波炉保护装置的检测与维修
   7微波炉常见故障的检测及维修

3、全自动洗衣机

1全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
2全自动洗衣机机械结构的认识及拆装
3进水、排水常见故障的检测和排除
4洗涤、脱水常见故障的检测和排除
5全自动洗衣机程控器的检测
6电机及电机控制故障的检测和排除
7机械传动系统的常见故障及检修
8集成控制电路检测和故障分析排除
9漏电安全防护报警系统故障分析和排除

4、电子电风扇

1结构拆卸分析、
2元器件识别检测、
3常见典型故障分析排除

5、电子消毒柜

1结构拆卸分析、
2元器件识别检测、
2常见典型故障分析排除

6、自动洗碗机

1常用元器件、传感器及控制芯片的认识和检测
2机机械结构的认识及
3进水、排水常见故障的检测和排除
4洗涤、脱水常见故障的检测和排除
5过程控器的检测
6电机及电机控制故障的检测和排除
7机械传动系统的常见故障及检修
8集成控制电路检测和故障分析排除

二、实训项目

   1  电子电风扇结构拆卸分析、元器件识别检测、常见典型故障分析排除
   2  微电脑控制电饭锅结构拆卸分析、元器件识别检测、常见典型故障分析排除
   3  微波炉结构拆卸分析、元器件识别检测、常见典型故障分析排除
   4  电子消毒柜结构拆卸分析、元器件识别检测、常见典型故障分析排除
   5  全自动洗衣机结构拆卸分析、元器件识别检测、常见典型故障分析排除
   6  全自动洗碗机结构拆卸分析、元器件识别检测、常见典型故障分析排除
设备参数指标

  三、设备功能特点

  1. 实验装置有记时器功能,直流电源 5V,2A。直流电源输出:0~30 V;0~2 A(连续可调),多量程智能直流电压表 500V,直流电流 表 5A,,一只精密电压表(DC 30V),一只精密电流表(DC 3A);考核系统具有漏电短路保护 16A、过载保护装置 7A,
 2. 采用敞开式实训板,板上有完整的安装线路图、测试点、调整点。
 3. 家用电子产品电器维修实训考核台电子电风扇,微电脑控制电饭锅,微波炉,电子消毒柜,全自动洗衣机,全自动洗碗机等多种常用家用电器为一体的 组合设计,整套设备由实训台组件、实训桌和各实训单元及配套实训实物组成组 成。实训电路板增设了智能故障点考核装置。故障点由教师计算机根据考核要求设置,通过考核系统传送到学生的敞开式实训单元,学生使用计算机或者单片机 ,答题器进行答题。

四、技术要求及主要参数:

  1、工作电源:AC220V±5% 50HZ
  2、安全保护:漏电保护(动作电流≤30MA),过电流保护,熔断器保护
  3、最大输入额定功率:1200W
  4、环境温度:-10℃~60℃
  5实训台 铝型材框架铁质双层亚光密纹喷塑结构,高密度耐磨桌面板。不、交流电源:220V 50Hz(带有过流保护)才、直流电源:可调、固定输出、实训挂件:铁质双层亚光密纹喷塑结构,铝塑面板能完成机电类、电热类、电磁类家电产品的电气原理实训;能设置常见电气故障;符合国家安全标准。

  五、考试系统:

  1、计算机可以监控1-126台家用电器智能考核台
  2、已设置60多个故障点。
  3、具有发卷功能
  4、具有收卷功能
  5、具有单台和全部实验台清零功能
  6、具有自动检测各家用电器考核台的通讯联机情况
  7、可以生成学生个人成绩单
  8、可以对学生考核情况进行统计、分析
  9、设有进入系统密码,进入系统后能够修改密码
  10、具有打印功能
  11、具有答题次数限制功能
  12、学生台配智能答题器,学生可以通过答题器与都师进行数据交换

六、家用电子产品电气控制实训装置清单

序号 名称 数量
1 实验屏 1个
2 实验桌 1张
3 学生凳 2张
3 实训挂箱
4 A 电子电风扇实训挂箱 各1个
B 微电脑控制电饭锅实训挂箱
C 微波炉实训挂箱
D 电子消毒柜实训挂箱
E 全自动洗碗机实训挂箱
F 全自动洗衣机实训挂箱
5 电子电风扇实物 1台
6 微电脑控制电饭锅实物 1台
7 微波炉实物 1台
8 电子消毒柜实物 1台
9 全自动洗碗机实物 1台
10 全自动洗衣机实物 1台
11 指导书 1本
12 连接线 20根
