分体空调实训考核装置

分体空调实训考核装置,分体式空调实验装置,分体空调考核实训适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气 ...

订购热线:021-66581511

中人教仪厂是专业生产分体空调实训考核装置,分体式空调实验装置_分体空调及配件的厂家,生产的分体空调实训考核装置,分体式空调实验装置_分体空调品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:分体空调实训考核装置

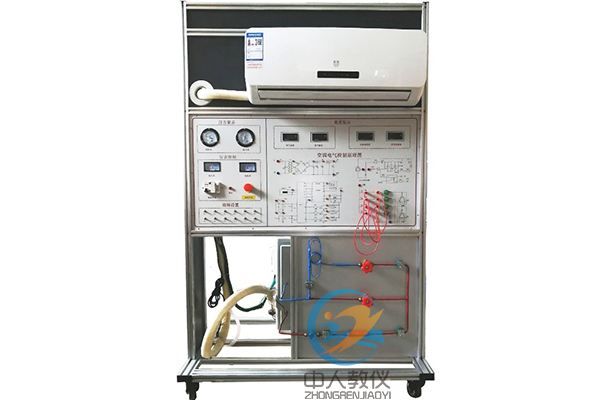

ZRLR-FT分体空调实训考核装置

一、概 述

     “分体空调实训考核装置”是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的,适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体,布局合理、造型美观大方。

二、特 点

1、.整个系统真实完整, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
2.、装置直观展示了空调的系统结构和工作原理,便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯,使整个空调系统的实时工作状态一目了然;
3、前面板中间印有电气控制系统原理图,并设有相应几十个测试点:模拟变压器T的副边N2开路、模拟桥式整流桥环+12V无输出,模拟7805稳压块坏+5V无输出、模拟红外接收管无电源输入、 温度传感器电阻、化霜温度传感器电阻、可制冷不能制热、继电器线圈坏、继电器线圈坏,室外风机不转、继电器线圈坏,、室内风机风机不转、压缩机、室外风机不转、电磁阀,故障现象控制系统原理图与测试
4、后背面可观察到整个制冷系统结构原理以及主要部件的实际物体,相应部件均有名称标识;并设有视液镜,可观察制冷剂状态
5、.本实训装置设有故障模拟功能,提供室外执行部件的接线区域,开设应用性的实训项目,有较强的实训性。有利于学生将理论应用于实际,并培养学生实际操作动手能力;有利于开展技能鉴定、考核工作
6、设有电流型漏电保护装置;并有热保护器件,对压缩机进行过热、过载保护;实训强电连接导线及插座采用手枪插式全封闭结构,使用方便、可靠、防触电
7、制冷系统上设置用手动节流阀,和自动节流装置,可模拟不同环境下的制冷模式,可以模拟节流开度,调节制冷剂的流量,观察制冷效果。
8、实验后部有一张喷绘的制冷系统原理图,结构为铁质板金,尺寸1000*400MM
空调的主要电气可手动连接,具有很好的动手性,连接线采用专用的D4连接线。
9、主机安装部件采用防水,安装,美观大方,方便可拆安装,不易损坏,

三、技术参数

1.工作电源:AC220V 50Hz±5%
2.外形尺寸:1000×800×1700mm
3.整机功耗:1100W
4、适用电压范围:160V~253V
5、最大遥控距离8m,角度90度。
6、噪声:内机37-44dB,外机是55-65dB。
7、环境温度:-5℃—40℃
8、相对湿度:≤85%(25℃)

四、装置的基本装备

1、电源、仪表控制屏
控制屏为铝合金结构,铝质面板,为实训提供交流电源、各种测试仪表及实训器件等,具体功能如下:
1)、交流电源控制单元:单相三线制220V交流电源供电,交流电压表2只 测量范围0~250V,用于监测电网电压,交流电流表2只测量范围分别为0~10A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制控制屏总电源,控制屏的供电由钥匙开关控制
2)、制冷系统压力检测单元:提供2只真空压力表,测量范围分别为-0.1~1.8MPa、-0.1~3.5MPa、用于测量空调.
温度检测单元:提供三位半数字温度表4只,,显示不同点的温度变化情况
3)、电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。
2、实训台
实训桌为铝合金双层亚光密纹喷塑结构,、防水、耐磨高密度板,结构坚固,造形美观大方;,桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定,有利于实训室的布局。
3.、故障
提供模拟空调与模拟多个故障打接线点,提供常见的空调电气节电路连接,用来模拟系统的故障;设置类型有:电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量、模拟故障开关量,满足多点故障设置要求。

五、实训项目

1、 技工基本技能实训
2 、专用工具的基本操作
3、 系统管件焊接
4、 系统的检漏
5、冷系统的抽真空与充注制冷剂
6、 制冷工技能实训设计、安装、调试及检修
7 、空调主控板电路原理
8、 电器元件的测量及系统运行
9 、R-23型空调器故障与分析
10、电器元件的测量及系统运行 障与分析
11、 模拟变压器T的副边N2开路,整机不工作
12、 桥堆:模拟桥式整流桥环+12V无输出,整机不工作
13、 稳压块输出:模拟7805稳压块坏+5V无输出,整机不工作
14、 模拟红外接收管无电源输入,不能遥控
15、 温度传感器电阻:模拟室内环境温度很高,故障代码
16、化霜温度传感器电阻:模拟室内环境温度很高,可制冷不能制热,故障代码
17、继电器线圈坏,辅助加热不起作用, 测量分析
18、继电器线圈坏,室外风机不转,测量分析
19、继电器线圈坏,压缩机故障, 测量分析
20、继电器线圈坏,室外风机不转,测量分析
21、室内风机风机不转,故障现象,故障代码
22、压缩机,故障现象
23、室外风机不转,故障现象
24、电磁阀,故障现象

六、配置表

序号 名称   数量
1 压缩机1P 随机 1套
2 液视镜 1/4 1套
3 冷凝器 空调室外机 1套
4 蒸发器 空调室内机 1套
5 温度表 I900 4套
6 高压表 面板 1套
7 低压表 面板 1套
8 毛细管 0.75CM 1套
9 手动膨胀阀 1/4 1套
10 过滤器 1/4 1套
11 实验连接线 5
12 说明书 1
