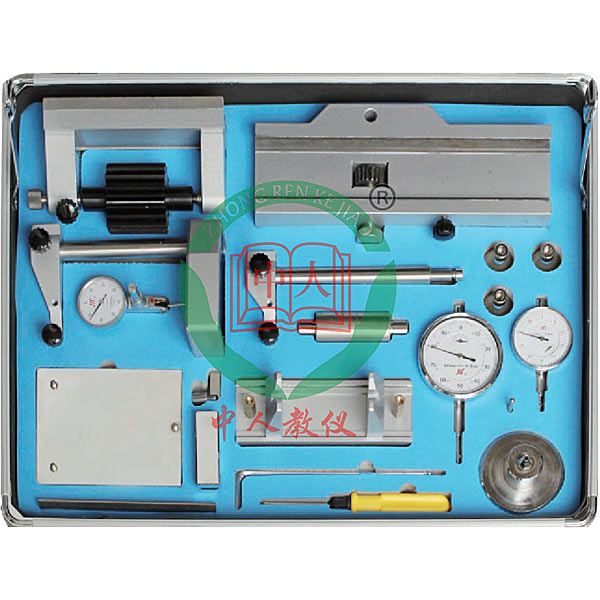

零件形位误差测量实验装置

时间:2023-11-19 13:03:33 点击次数: 中人教仪厂
零件形位误差测量实验装置,机床电路实验台

公差配合与技术测量是机械类专业非常重要的一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求,更是机械产品的静态和动态几何精度的重要组成部分。随着科学技术的发展和生产水平的提高,对机械产品的几何精度也提出了越来越高的要求,几何精度已经形成了一门独立的技术学科,并且受到学术界和工程技术界有识之士的高度重视。
本系列装置以设计工程师对精度设计的实际要求为标准,结合实际教学情况和教学对象条件为前提,精心研制了一套理论与实际相结合的教学产品。适用于全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检测、检验教学。
训练项目
训练一:零件形状误差的测量与检测
1.直线度测量与检测;
2.平面度测量与检测;
3.圆柱度测量与检测;
4.圆度测量与检测;
训练二:零件位置误差的测量与检测
1.平行度测量与检测
2.垂直度测量与检测
3.同轴度测量与检测
4.圆柱跳动测量与检测
5.端面跳动测量与检测
6.对称度测量与检测
训练三:齿轮形位误差的测量与检测
1.齿轮径向跳动测量与检测;
2.齿轮齿向误差测量与检测;

零件形位误差测量实验装置,机床电路实验台


零件形位误差测量实验装置,机床电路实验台


一、概述

本装置是我公司为各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位电气控制的教学、考核而研制的实训设备。全用于课堂演示、机床电气控制原理性操作及实训实习考核。装置通过方便地更换挂箱可分别考核七种机床电路,利用率高、减少资金投入,每个挂箱设置独立的故障设置盒,操作方便。由于设备均采用工业上通用的电器,因而可作为电工类职业培训的考核设备。通过本设置的培训能提高学生动手能力和故障排除技能,并克服以往在实际设备上进行教学费用高且难以达到教学目的的弱点。

二、适用范围

通过更换挂箱能完成以下七种机床电路的实训考核:

1、Z35型摇臂钻床电气技能实训考核

2、M7120型平面磨床电路技能实训考核

3、Z3050摇臂钻床电路技能实训考核

4、CA6140普通车床电路技能实训考核

5、M1432磨床电路技能实训考核

6、X62W**铣床电路技能实训考核

7、T68镗床电路技能实训考核

每个电路均设有16个故障点,通过挂箱上的故障设置盒随机设计故障点。

三、特点

1、一台装置能完成七种机床电路的实训考核,经济效益显著。

2、设有电压型和电流型保护器,能确保操作者人身安全,还设有实验管理器,可设定实训时间,定时报警且切断电源。为学员的考核提供一个统一的标准。

3、设有单片机和全程监控三相输出工作电源相间、线间过载或短路,一旦发生即切断电源且告警,故障排除按下复位按钮后才能重新启动电源,确保设备安全。

四、技术性能

1、输入电源:三相四线~380V±10%  50Hz

2、温度:-5℃~+40℃,相对湿度<85%(25℃)

3、装置容量:<1.5KVA

4、外形尺寸:1500mm×750mm×1400mm

五、装置的构成及功能

    装置主要有实训屏、实训机床电路挂箱、实训桌等组成。


常见问题:

1、如果我要购买零件形位误差测量实验装置,机床电路实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的零件形位误差测量实验装置,机床电路实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开零件形位误差测量实验装置,机床电路实验台的发票,您需要提供开票资料。

3、你们的零件形位误差测量实验装置,机床电路实验台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
