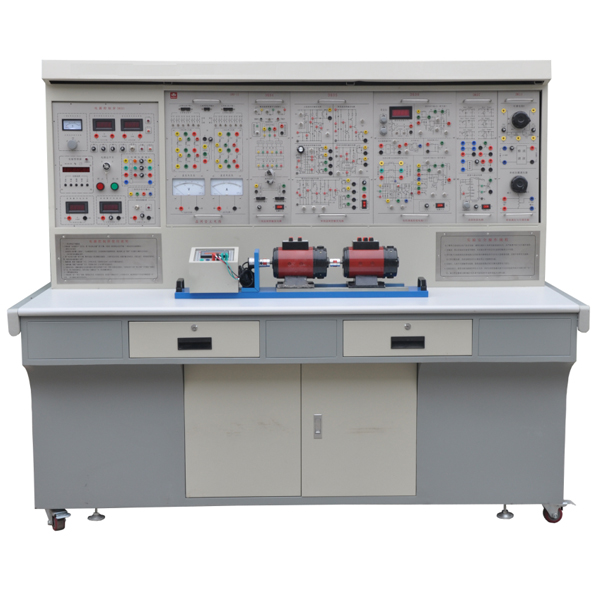

中人ZRDDZ-04电力电子及自动控制技术实验台

更新时间:2022-08-11 14:20:27

可选材质:铝合金框架、铁桌

用户关注度:

简要描述:

电力电子及自动控制技术实验台,电力电子实训平台,为相应的实验提供可调电源;一个整流滤波电路以及0~90Ω/1.3A(串联)或0~45Ω/2.6A(并联)瓷盘可调电阻。

详细介绍

一、概述

“电力电子及自动控制技术实验装置”依据高等院校最新统编教材《电力电子技术》(第五版)(西安交通大学王兆安编著)、《电力拖动自动控制系统》(第三版)(上海大学陈伯时编著)等实验大纲的要求,吸收国内、外同类产品的优点,充分考虑了实验室的现状和发展趋势,精心研制而成。在同类产品中结构合理、功能完善、可靠性好、性价比高。
二、特点
1、综合性强本装置综合了目前国内各类学校电力电子、半导体变流、交直流调速、交流变频、电机控制、控制理论等实验项目。
2、适应性强能满足各类学校相应课程的实验教学,深度和广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机的结合,装置采用积木式结构,更换便捷,如需要扩展功能或开发新实验,只需添加部件即可,永不淘汰。
3、整套性强从专用电源、电机及其它实验部件到实验连接专用导线配套齐全,配套部件的性能、规格等均密切结合实验的需要进行配套。
4、直观性强各实验挂件采用分隔结构形式,组件面板示意、图线分明,各挂件任务明确,操作、维护方便。
5、科学性强装置占地面积少,节约实验用房,减少基建投资;配套的小电机均经特殊设计,可模拟中小型电机的特性和参数;小电机耗电省,节约能源,实验噪声小,整齐美观,改善实验环境;实验内容丰富,设计合理,除了加深理论知识外还可结合实际开设设计性实验。
6、开放性强控制屏供电采用三相隔离变压器隔离,并设有电压型漏电保护装置和电流型漏电保护装置,确保操作者的安全;各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠;控制屏还设有定时器兼报警记录仪,为学生实验技能的考核提供一个统一的标准。由于整套装置经过精心设计,加上可靠的元器件质量及可靠的工艺作为保障,产品性能优良,所有这些均为开放性实验室,创造了条件。
7、先进性强本装置着重从新器件高度来考虑,在保留了晶闸管实验的基础上,加入了新器件的特性、新器件的驱动以及典型的新器件应用的大量现代电力电子技术实验,让学生对新器件有足够的认识和了解,紧跟时代步伐。
三、适用范围
本装置涵盖了各类院校等所开设的“电力电子技术(或称半导体变流技术)”、“直流调速”、“交流调速”、“电机控制”、“电力拖动自动控制系统”及“控制理论”等专业课程所要求的实验实验项目。
四、技术性能
1、输入电源:三相四线(或三相五线380V±10%50HZ)
2、工作环境:温度-10℃-+40℃ 相对湿度<85%(25℃)海拨<4000m
3、装置容量:<1.5KVA
4、外形尺寸:1870×70×1580mm3

五、装置的基本配备

1、DK01电源控制屏(铁质双层亚光密纹喷塑结构,铝质面板)

(1)交流电源(均带有过流保护措施)

提供交流电源:三相交流电380V/5A

三相交流电220V/3A(隔离输出)

(2)高压直流电源
励磁电源:220V(0.5A),具有输出短路保护。

(3)指针式仪表:

交流电压表一只:可通过其下方的波段开关切换指示三相电网输入线电压,精度1.0级;

(4)数字式仪表

1)真有效值交流数字电压表一只:测量范围0~500V,量程自动判断、自动切换,精度0.5级,三位半数显,为交流调速系统提供电压指示;

2)真有效值交流数字电压表一只:测量范围0~5A,量程自动判断、自动切换,精度0.5级,三位半数显,具有超量程告警、指示等功能,为交流调速系统提供电流指示;

3)直流数字电压表一只:测量范围0~500V,三位半数显,输入阻抗为10MΩ,精度0.5级;

4)直流数字毫安表一只:测量范围为0~5A,三位半数显,精度0.5级。

5)虚拟多用表参数:

交流电压量程档位分:10、50、250、1000

直流电压档位分:0.25、1、2.5、10、50、250、1000

欧姆档分:x1,x10,,100,,1000,,1K,x10K,x100K

电流表档位:50μa、0.5、5、50、500

BATT:1.2-3.6V,RL=12Ω

BUZZ:R×3

红外发射检测功能:垂直角度±15°距离1-30cm

三极管测量孔

6)人身安全保护体系

三相隔离变压器一组:三相电源首先通过三相漏电保护器,然后经钥匙开关、接触器到隔离变压器,使输出与电网隔离(浮地设计),对人身安全起到一定的保护作用。

电流型漏电保护装置:控制屏若有漏电现象,漏电流超过一定值,即切断电源。

电压型漏电保护装置:控制屏若有漏电现象,漏电压超过一定值,即切断电源。

实验连接线及插座:强、弱电连接线及插座分开,不能混插。强电连接线及插座采用全封闭工艺,使用安全、可靠、防触电。

7)实验管理器

具有设定实验时间、定时报警、切断电源等功能;还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。

8)控制屏其它设施

控制屏正面大凹槽内,设有两根圆钢管,可挂置实验部件,凹槽底部设有3芯插座,挂箱的供电由这些插座提供。控制屏两边设有单相三极220V电源插座及三相四极380V电源插座,还设有实验台照明用的40W日光灯一盏。

 2、DK02实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造形美观大方;设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实验室的布局。
3、DQ03-1固定电机导轨、测速系统及智能数显转速表(带测速反馈)

4、DQ27三相可调电阻(每组900Ω×2/0.41A)
5、DK03晶闸管主电路
提供12只5A/1000V的晶闸管,,每只晶闸管均设有保护装置,晶闸管可通过外加信号进行触发(留有触发脉冲输入接口),可更好的完成设计性实验;设有带镜面精密指针式直流电压表±300V,精度1.0级带镜面直流电流表±2A,精度1.0级各一只和平波电抗器一组。
6、DK04三相晶闸管触发电路
提供三相触发电路、功放电路等,与“DK03”配套使用。
7、DK05单相晶闸管触发电路实验

提供单结晶体管触发电路、正弦波同步移相触发电路、锯齿波同步移相触发电路、单相交流调压触发电路及西门子TCA785集成触发五种电路。

8、DK06电机调速控制实验(Ⅰ)

提供以下模块:给定(带数显)、调节器I、转速变换(FBS)、调节器II、反号器(AR)、电流变换(FBC)、电压隔离器(TVD)。其中调节器I和调节器II的比例增益由电位器调节。

9、DK06-1电机调速控制电路(II)

提供以下模块:零电平检测(DPZ)、转矩极性鉴别(DPT)、逻辑控制(DLC)。

10、DK07直流斩波实验

根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》(第四版)中相关的直流斩波内容而设计的;提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路(BuckChopper)、升压斩波电路(BoostChopper)、升降压斩波电路(Boost-BuckChopper)、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型实验。

11、DK08给定及实验器件

提供给定(±15V可调电压输出)、压敏电阻(作为过压保护元件,内部已连成三角形接法)、二极管等。

12、DK09新器件特性实验

提供TRICA、SCR、GTO、MOSFET、IGBT、GTR新器件,与DK13配套使用,可完成电力电子新器件的驱动特性实验。

13、DK10可调电阻、电容箱
提供耐压AC63V的可调电容三组,调节范围为0.1~11.37µF,0~999kΩ十进制可调电阻两组;供电流调节器,速度调节器反馈回路使用,可灵活改变调节器的放大倍数及积分时间。

14、DK11单相调压与可调负载

提供了一只0~250V/0.5KVA单相交流自耦调压器,为相应的实验提供可调电源;一个整流滤波电路以及0~90Ω/1.3A(串联)或0~45Ω/2.6A(并联)瓷盘可调电阻,为相应的实验提供一个可调的阻性负载。
15、DK12变压器实验
提供三相芯式变压器一个(该变压器有2套副边绕组,原、副边绕组的电压为127V/63.6V/31.8V),用于异步电机串级调速实验和三相桥式、单相桥式有源逆变电路实验;还设有三相不控整流电路等模块。

16、DQ07-1直流发电机(220V、240W、1500r/min)

17、DQ09直流并励电动机(185W,220V,1500r/min)

18、DQ11三相线绕式异步电动机:220V/Y、0.6A、120W、1380r/min

19、GDQ12线绕式异步电机起动与调速电阻箱

提供0、2欧、5欧、15欧、35欧五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。

20、实验连接线:

根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。

21、维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件即可手动设置故障也能自动设置故障,本软件通过电路图中绿色的框选择手动设置故障点(最多可以设置39个故障点),也可以通过系统自动进行随机1个故障点设置,随机两个故障点设置,随机三个故障点设置,随机四个故障点设置,随机五个故障点设置,本软件内有工具箱,元件库,放大镜,电路图等功能,可通过工具箱可选择万用表进行检测,通过元件库选择合适的元件,通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置,并经过种种排查,让学生了解电动机星三角启动控制电路的工作原理及电路结构。

拓展模块:本软件基于unity3d开发,内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮,在连线及代码正确后,可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动,在连接线路状态下,三维机床模型可进行放大/缩小、平移。

继电器控制:阅读实验指导书,并进入实验,通过识读电路图,选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中,限位器置于三维机床模型上,可选择盖盖子,部分元器件名称可重命名,然后点击连接线路按钮,将端子对端子进行连线,将机床电路连接成功后,选择接通电源,进行操作,若组件或线路连接错误将弹出提示错误框,可随时进行场景重置。

plc控制:实验同继电器控制,增加PLC控制功能,在连线完成后,通过PLC编码按钮,进入程序编写界面,编写正向与反向2条程序,共有12个梯形图符号,编写完成后,选择提交进行程序验证。验证成功后,接通电源进行操作,组件、线路连接、代码错误将弹出提示错误框,可随时进行场景重置。

单片机控制:实验同继电器控制,增加单片机控制功能,在连线完成后,通过C编码按钮进入编程界面,输入正确的C语言代码,提交验证成功后,接通电源进行操作,组件、线路连接、代码错误将弹出提示错误框,可随时进行场景重置。

22、电力电子仿真实训

采用matlabSimulink软件及电力电子仿真实验建模,通过模拟仪器设计所要实验的实验项目,检查数据、实验特性等实验要求,让实验更有趣味性和真实性。

23、虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件:

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件的功能有:电阻的测量、交流电压的测量(测量变压器,若变压器测量烧坏多用表时,冒黑烟提示并可以重置多用表)、晶体管的极性判断、直流电压测量(通电流表档时灯光亮)、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头,2个笔头拖拽至被测物体上定位时显示红圈,如未定位准确无红圈显示,并在进行错误操作的时(如所选量程错误、所测数据错误等等),仪表指针将无反应、提示错误重新测量等,本多用表可选择交流电压档,直流电压档,电阻档,电流档,电阻调0,并且可放大显示数据,可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。

拓展模块:本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,机械对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。

A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验(内分2种围栏高度与开口大小),选择进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实验过程为人体进入机械对象工作半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并进行下一实验,最终一步为正确做法。

B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验,可选类别(安全输入、安全控制、安全输出、其他)、生产厂家、产品列表(安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏)。安装位置有蓝色闪烁框架提醒,实验流程:选择安全护栏并安装、选择安全连锁开关(或选择安全光幕、安全垫、安全激光扫描仪)并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时,系统将提示报警音,且机械对象停止工作,选择电气控制箱上的复位按钮可停止。

C、机械安全防护设计基础考核要求完成机械安全系统的安装,正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮,考核分为十个考核点,部分考核点有3个选项,由学生自由选择,最终10项考核点选好后,提交确认,系统自动得出总分数以及各考核点的得分情况。

D、软件须为整体同一平台,不得以单独的资源展现。

E、同时为客户提供本软件的VR安装包方便用户拓展为VR实验,VR设备及软件安装调试不需提供。

六、本装置能开设的实验项目

电力电子技术实验项目

(一)电力电子技术实验

1) 单结晶体管BT35触发电路

2) 锯齿波同步移相触发电路

3) 正弦波移相触发电路

4) TCA785集成触发电路

5) 单相半波可控整流电路

6) 单相桥式半控整流电路

7) 单相桥式全控整流电路及有源逆变电路

8) 三相半波可控整流电路实验

9) 三相半波有源逆变电路

10) 三相桥式半控整流电路

11) 三相桥式全控整流及有源逆变电路

12) 单相交流调压电路

13) 三相交流调压电路

14) 单向晶闸管(SCR)特性实验

15) 双向晶闸管(TRICA)特性实验

16) 可关断晶闸管(GTO)特性实验

17) 功率场效应管(MOSFET)特性实验

18) 电力晶体管(GTR)特性实验

19) 绝缘双极型晶体管(IGBT)特性实验

20) 直流斩波电路的性能研究(降压斩波电路、升压斩波电路、升降压斩波的电路、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路)

(二)电力拖动自动控制系统部分

1、直流电机调速部分

21)晶闸管直流调速主要单元调试实验

22)单闭环不可逆直流调速系统实验

23)电压,电流双闭环不可逆直流调速系统实验,

24)转速,电流双闭环不可逆直流调速系统实验

25)逻辑无环流可逆直流调速系统实验,

2、交流调速实验:

26)双闭环三相异步电机调压调速系统实验,

27)双闭环三相异步电机串级调速系统实验,

(三)电力电子MATLAB仿真实训项目:

实训一单相半波可控整流电路仿真实训

实训二 单相桥式半控整流电路仿真实训

实训三单相桥式全控整流电路仿真实训

实训四单相桥式全控有源逆变电路仿真实训

实训五单相交流调压电路仿真实训

实训六降压斩波电路仿真实训

实训七升压斩波电路仿真实训

实训八升降压斩波电路实训

实训九三相半波不可控整流电路仿真实训

实训十 三相半波可控整流电路仿真实训

实训十一 三相桥式全控整流电路仿真实训

实训十二三相半波可控整流电路有源逆变电路仿真实训

实训十三三相桥式有源逆变电路仿真实训

七、装置的配置清单:

序号

编号

名称

数量

备注

1

DK01

电源控制屏

1件


2

DK02

实验桌凳

1张


3

DQ03-1

电机导轨、测速系统及智能数显转速表

1件


4

DQ27

三相可调电阻(每组900Ω*2/0.41A)

1件


5

DK03

晶闸管主电路

1件


6

DK04

三相晶闸管触发电路

1件


7

DK05

单相晶闸管触发电路

1件


8

DK06

电机调速控制实验(Ⅰ)

1件


9

DK06-1

电机调速控制实验(Ⅱ)

1件


10

DK07

直流斩波电路实验

1件


11

DK08

给定及实验器件

1件


12

DK09

新器件特性实验

1件


13

DK10

可调电阻、电容箱

1件


14

DK11

单相调压与可调负载

1件


15

DK12

变压器实验

1件


16

DQ07-1

直流发电机

1台


17

DQ09

直流并(他)励电动机

1台


18

DQ11

三相线绕式异步电动机

1台


19

GDQ12

线绕式异步电机起动与调速电阻箱

1件


20


高可靠护套结构手枪插实验连接线及配件

1套


21

软件(见附件)


1套


22

电力电子仿真

采用matlabSimulink软件及电力电子仿真实验

1套




常见问题:

1、如果我要购买电力电子及自动控制技术实验台,电力电子实训平台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的电力电子及自动控制技术实验台,电力电子实训平台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开电力电子及自动控制技术实验台,电力电子实训平台的发票,您需要提供开票资料。

3、你们的电力电子及自动控制技术实验台,电力电子实训平台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
