当前位置: 教学设备 > 产品展示 > 化工及物理实验 > 流体力学实验 > 中人ZRHGLT-28自循环孔口管嘴实验台
自循环孔口管嘴实验台,管嘴流速实训装置

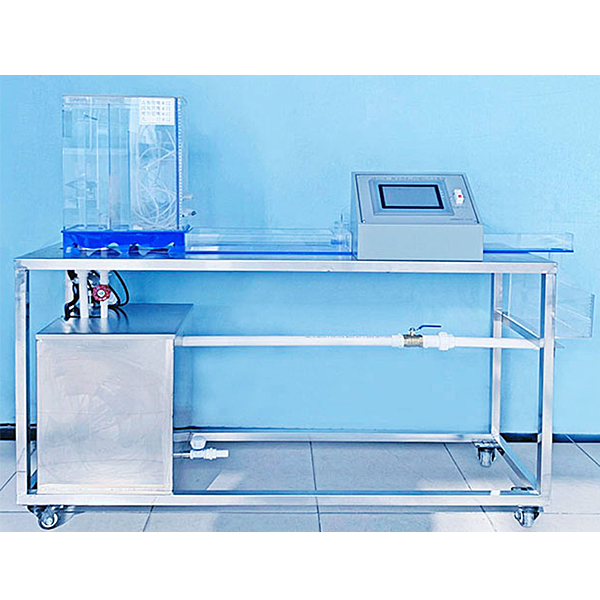

中人ZRHGLT-28自循环孔口管嘴实验台

更新时间:2023-12-14 14:24:17

用户关注度:

简要描述:

自循环孔口管嘴实验台,管嘴流速实训装置可做等径孔口和管嘴在相同水深下的出流对比实验,定性、定量试验;并可观察测试管嘴的负压值。

详细介绍
技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz,可连续操作。
2、实验恒压水箱:容积30L,材质透明有机玻璃,带有稳压溢流口。
3、孔口、管嘴类型:圆锥型管嘴、直角进口管嘴、圆角进口管嘴、锐缘小孔口,出口孔径120.15mm。
4、实验流量:0~200ml/s;射流切换采用旋板装置,水流不外泄。
5、静音环保型水泵:扬程:10m,流量:12L/min,功率:90W。
6、蓄水箱,500×400×400mm,材质PVC板。
7、计量水箱:容积6L,透明有机玻璃制作,带计量刻度。
8、测压计由6根长650mm直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺方便读数,压差计内的指示液为水,无毒、操作安全。
9、实验所用的流体--水为全循环设计,充分节约水资源。
10、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
11、外形尺寸:1100×500×1700mm(长×宽×高),框架为可移动式设计,带脚轮及禁锢脚。
12、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示,内容如下:
A、湿式报警系统
1、系统概述:湿式报警系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置6道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示:展示湿式报警系统的工作原理,三维动画演示,三维模型半透明化,可以见内部水流。配备练习模块(内置4道选择题,选择正确与错误均有提示)
4、设计布置:设有选择题、计算题,每题均有计分,提交后显示正确答案与得分
B、气体灭火系统
1、系统概述:气体灭火系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置8道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示:展示气体灭火系统的工作原理,三维动画演示,三维模型半透明化,可以见内部气体。配备练习模块(内置3道选择题,选择正确与错误均有提示)
4、设计布置:设有6道选择题,每题均有计分,提交后显示正确答案与得分
C、逃生演练:采用趣味游戏的形式进行教学,在限定的时间内逃出着火房间,选择失误将直接进入分数界面
实验目的:
1、掌握孔口与管嘴出流的流速系数、流量系数、侧收缩系数、局部阻力系数的测量技术.
2、可做等径孔口和管嘴在相同水深下的出流对比实验,定性、定量试验;并可观察测试管嘴的负压值。
3、演示孔口与管嘴间和不同孔口间的的出流现象.
主要配置:
实验水箱、孔口、管嘴、测点、测压管、蓄水箱、水泵、上水管、回水管、溢流管、供水阀、放水阀、计量水箱、刻度标尺、秒表、不锈钢支架。




常见问题:

1、如果我要购买自循环孔口管嘴实验台,管嘴流速实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的自循环孔口管嘴实验台,管嘴流速实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开自循环孔口管嘴实验台,管嘴流速实训装置的发票,您需要提供开票资料。

3、你们的自循环孔口管嘴实验台,管嘴流速实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
