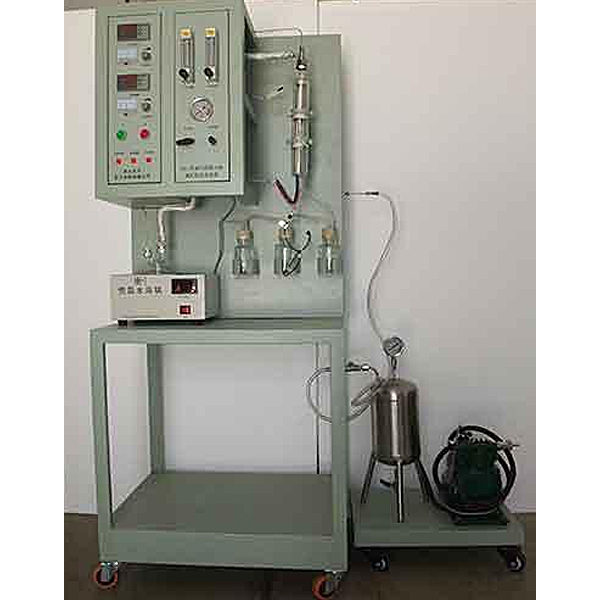

中人ZRHGGY-30邻二甲苯氧化制邻苯二甲酸酐实验装置

装置功能
1、熟悉气相催化氧化制取含氧有机化合物的原理和方法。
2、掌握气－固相催化反应的实验技术。
3、认识催化作用在化学品合成中的重要意义
主要配置
管式反应器、油水分离器、汽化器、无油空压机、计量泵、混合器、原料罐、第一捕集器、第二捕集器、第一冷凝器、第二冷凝器、气体转子流量计、压力表、温控仪表、不锈钢框架及仪表控制柜
公用设施
水：装置需冷却水，自带和自来水管相连的接口。
电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：邻二甲苯（O-xylene），纯度99%；五氧化二钒、二氧化钛为主的催化剂。
技术参数
1、管式固定床反应器：采用不锈钢鼓泡塔反应器，反应管直径：φ60mm，长度：350mm，分二段加热，总功率：2.0KW，加热形式：碳化硅炉管+金属内衬，最高使用温度：600℃。
2、气体缓冲罐：304不锈钢材质，容积2L。
3、无油气体压缩机：额定排气压力：0.6MPa，额定排气流量：0.2-1.2m3/h,功率：750W。
4、冷凝器为不锈钢列管式，ф76×250mm，304不锈钢材质，数量2个。
5、捕集器：ф70×100mm，石英玻璃材质，数量2个
6、油水分离器：ф50×150mm，304不锈钢材质，数量1个。
7、流量计：气体转子流量计60-600L/h，观察、控制进料流量。
8、加料泵：蠕动泵，转速范围0.1～100rpm，流量：0.2-30ml/min，数量2台。
9、管路阀门：304不锈钢精密卡套管和阀门。
10、压力测量: 扩散硅压力变送器，量程0～0.4MPa，航插引线使拆接更方便快捷牢固，处理模块芯片，抗冲击阻尼设计，元器件采用硅晶圆，保证产品的长期稳定性。
11、温度测量与控制系统：含加热装置、调压装置、温度传感器、温控仪表等。温控传感器: 采用K型热电偶测温，不锈钢探头,数字显示，精度等级±0.1%；温控仪表：输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定，产品已获第三方权威机构检测获得CE认证标志。
12、温度智能显示系统1套：先进模块化设计，测量精度0.25级，分辨率 0.1℃。
13、接触器、开关、漏电保护空气开关。
14、各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。
15、外形尺寸：1500×550×1700mm（长×宽×高），304不锈钢框架，带移动脚轮及禁锢脚。
16、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
17、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
4、设计布置：设有选择题、计算题，每题均有计分，提交后显示正确答案与得分
B、气体灭火系统
1、系统概述：气体灭火系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置8道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示：展示气体灭火系统的工作原理，三维动画演示，三维模型半透明化，可以见内部气体。配备练习模块（内置3道选择题，选择正确与错误均有提示）
4、设计布置：设有6道选择题，每题均有计分，提交后显示正确答案与得分
C、逃生演练：采用趣味游戏的形式进行教学，在限定的时间内逃出着火房间，选择失误将直接进入分数界面。
