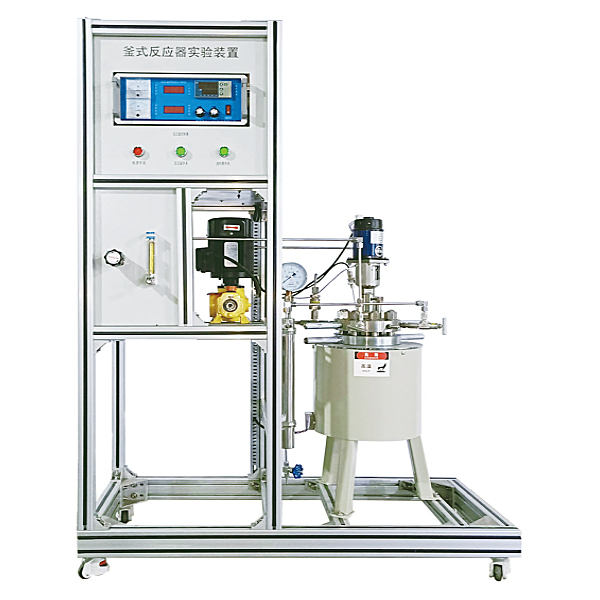

【新型】中人ZRHGGY-32釜式反应器实验装置

更新时间:2023-11-29 18:01:43

用户关注度:

简要描述:

釜式反应器实验装置,反应釜实训台、数显转速表、磁力搅拌器、不锈钢调压阀、柱塞式计量泵、气体流量计、压力表、温控仪表、高品质铝合金型材框架。

详细介绍
装置功能
1、了解釜式反应器的工作原理。
2、学习反应釜的操作流程。
3、学习反应釜的温度、压力等控制方法。
4、可实现移动终端扫装置上和说明书上二维码,能够获取装置教学视频介绍。该视频是本实验装置的教学视频,学生可课前预习或者进入实验室后观看装置操作流程及注意事项。
设计参数
搅拌电压:0—200V、转速: 0--1500 r/min。
操作压力:0-5MPa、操作温度:常温-200℃。
公用设施
水::装置冷凝器连接自来水。
电:电压AC220V,功率2.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
主要配置
不锈钢反应釜、数显转速表、磁力搅拌器、不锈钢调压阀、柱塞式计量泵、气体流量计、压力表、温控仪表、高品质铝合金型材框架。
技术参数
1、反应釜由电加热炉、反应装置、搅拌和传动系统,以及安全阀等组成。
2、304不锈钢搅拌反应器,反应釜容积1.0L,使用压力范围:常压-5MPa,**使用温度200℃,釜盖上进气口配针型阀、取样口配针型阀、防爆口配安全阀。
3、压力控制采用304不锈钢调压阀。
4、釜加热炉功率:1.5KW。电阻丝穿线碳化硅炉管,**加热温度300℃
5、搅拌装置为磁力搅拌,搅拌速度无级调速,转速:0-1500r/min。
6、转子流量计LZB-3,测量范围:16-160ml/min,1台。
7、反应器内温度显示:宇电AI701,1台。
8、温度测量与控制系统:含加热装置、调压装置、温度传感器、温控仪表等。温控传感器: 采用K型热电偶测温,不锈钢探头,数字显示,精度等级±0.1%;温控仪表:输入采用数字校正系统,内置常用热电偶和热电阻非线性校正表格,测量精确稳定,产品经第三方权威机构检测获得CE认证标志。
9、搅拌速度传感器1台。
10、数字转速测定仪1台。
11、指针式压力表:量程为6.0MPa,1台。
12、柱塞式计量泵:功率30W;**流量2L/h;**压力4MPa。
13、304不锈钢管路、管件及阀门。
14、仪表柜:测控、电器设备在实验架上。
15、电器:接触器、开关、漏电保护空气开关。
16、外形尺寸:1200×550×1700mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
17、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
18、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示,内容如下:
A、湿式报警系统
1、系统概述:湿式报警系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置6道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示:展示湿式报警系统的工作原理,三维动画演示,三维模型半透明化,可以见内部水流。配备练习模块(内置4道选择题,选择正确与错误均有提示)
4、设计布置:设有选择题、计算题,每题均有计分,提交后显示正确答案与得分
B、气体灭火系统
1、系统概述:气体灭火系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置8道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示:展示气体灭火系统的工作原理,三维动画演示,三维模型半透明化,可以见内部气体。配备练习模块(内置3道选择题,选择正确与错误均有提示)
4、设计布置:设有6道选择题,每题均有计分,提交后显示正确答案与得分
C、逃生演练:采用趣味游戏的形式进行教学,在限定的时间内逃出着火房间,选择失误将直接进入分数界面。

常见问题:

1、如果我要购买釜式反应器实验装置,反应釜实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的釜式反应器实验装置,反应釜实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开釜式反应器实验装置,反应釜实训台的发票,您需要提供开票资料。

3、你们的釜式反应器实验装置,反应釜实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
