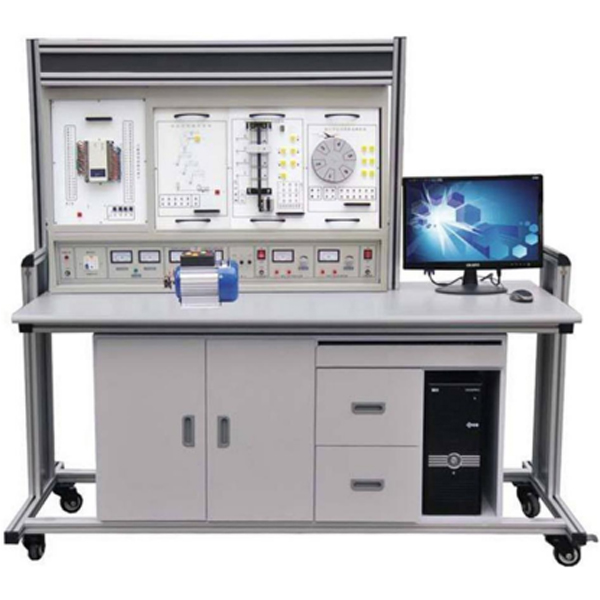

中人ZRPLC-01B西门子1200可编程控制器实验台

更新时间:2024-09-28 11:56:34

可选材质:铝合金框架、铁桌

用户关注度:

简要描述:

西门子1200可编程控制器实验台,s7-1200实验台三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有保险丝保护,控制屏的供电由漏电保护开关和启停开关控制。

详细介绍

一、产品概述

可编程控制器实训装置集可编程逻辑控制器、编程软件、模拟控制实验挂箱、实物等于一体,可直观地进行plc的基本指令训练,多个应用广泛的PLC实际应用模拟实验和实物控制实验,同时也为了高层次的设计开发实验提供良好的条件。能完成多个电气控制实验。

本实训装置适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》等的实训教学。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、特点:

1、装置采用组件式结构,更换实验模块便捷,如需要扩展功能或开发新实验,只需添加实验模块挂箱即可,永不淘汰。

2、采用西门子可编程序控制器,采用模块化设计,可根据不同的需要组成不同的控制系统。

3、PLC主机的网络教学实验:配有RS485网络通信(也可选择CC-Link通信,价格另议),教师端电脑(主站)分别跟PLC主机(从站)进行直接通信实验(即进行1:N通信),任一台PLC主机(主站)跟PLC主机(从站)进行直接通信实验(即进行N:N通信)。

三、技术性能

1、交流电源:三相五线 AC 380 V±10% 50Hz;

2、温度:-10~50℃;环境湿度:≤90%无水珠凝结;

3、整机功耗:≤1.0 kVA;

4、安全保护措施:实训台桌面采用高绝缘、高强度、耐高温的材料。具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线

5、外形尺寸:1600mm×730mm×1700mm

四、基本配置

1、电源模块:三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有保险丝保护,控制屏的供电由漏电保护开关和启停开关控制;提供三相相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。

2、直流电压:24V、+5V输出,0~±10V可调输出;直流电流:4~50mA可调输出;

3、实训桌:实训桌为铝木结构,桌面为防火、防水、耐磨高密度板;柜体设有抽屉,用于放置工具及资料,电脑桌联体设计。

4、定时器兼报警记录仪指示灯;选择开关和蜂鸣器及继电器单元;电压表量程0~30V、精度0.5级;电流表量程0~30mA、精度0.5级;

5、主机实训组件:西门子S7-1200  CPU1214C,14输入/10输出,集成2AI。 集成以太网接口,支持Profinet。配套编程电缆。

6、实验凳:凳面进口PP注塑成型,颜色为灰白色;中管选用直径50mm,壁厚1.2mm圆管;装饰套为ABS注塑成型。

7、三相异步电动机:380V/180W;转速:1400r/min

8、附件:每个设备应备有实验指导书。

9、PLC实训组件:四路抢答器控制、交通信号灯自动控制、四层电梯控制、自动售货机控制、机械手自动控制、液体混合装置自动控制、自动洗衣机控制、天塔之光、四级传送带控制、邮件分拣控制。
10、虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件即可手动设置故障也能自动设置故障,本软件通过电路图中绿色的框选择手动设置故障点(最多可以设置39个故障点),也可以通过系统自动进行随机1个故障点设置,随机两个故障点设置,随机三个故障点设置,随机四个故障点设置,随机五个故障点设置,本软件内有工具箱,元件库,放大镜,电路图等功能,可通过工具箱可选择万用表进行检测,通过元件库选择合适的元件,通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置,并经过种种排查,让学生了解电动机星三角启动控制电路的工作原理及电路结构。

2.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件:

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件的功能有:电阻的测量、交流电压的测量(测量变压器,若变压器测量烧坏多用表时,冒黑烟提示并可以重置多用表)、晶体管的极性判断、直流电压测量(通电流表档时灯光亮)、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头,2个笔头拖拽至被测物体上定位时显示红圈,如未定位准确无红圈显示,并在进行错误操作的时(如所选量程错误、所测数据错误等等),仪表指针将无反应、提示错误重新测量等,本多用表可选择交流电压档,直流电压档,电阻档,电流档,电阻调0,并且可放大显示数据,可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。

3、单片机、plc可编程设计与控制虚拟仿真软件:

本软件基于unity3d开发,内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮,在连线及代码正确后,可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动,在连接线路状态下,三维机床模型可进行放大/缩小、平移。

1.继电器控制:阅读实验指导书,并进入实验,通过识读电路图,选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中,限位器置于三维机床模型上,可选择盖盖子,部分元器件名称可重命名,然后点击连接线路按钮,将端子对端子进行连线,将机床电路连接成功后,选择接通电源,进行操作,若组件或线路连接错误将弹出提示错误框,可随时进行场景重置。

2.PLC控制:实验同继电器控制,增加PLC控制功能,在连线完成后,通过PLC编码按钮,进入程序编写界面,编写正向与反向2条程序,共有12个梯形图符号,编写完成后,选择提交进行程序验证。验证成功后,接通电源进行操作,组件、线路连接、代码错误将弹出提示错误框,可随时进行场景重置。

3.单片机控制:实验同继电器控制,增加单片机控制功能,在连线完成后,通过C编码按钮进入编程界面,输入正确的C语言代码,提交验证成功后,接通电源进行操作,组件、线路连接、代码错误将弹出提示错误框,可随时进行场景重置。

五、实训项目

1.与、或、非逻辑功能实验

2.定时器、计数器功能实验

3.跳转、分支功能实验

4.移位寄存器实验

5.数据处理功能实验

6.微分、位操作实验

7.四路抢答器控制实验

8.交通信号灯自动控制实验

9.四层电梯控制实验

10.自动售货机控制实验

11.机械手自动控制实验

12.液体混合装置自动控制实验

13.自动洗衣机控制实验

14.天塔之光实验

15.四级传送带控制实验

16.邮件分拣控制实验

17.三相鼠笼式异步电动机点动控制和自锁控制(实物)

18.三相鼠笼式异步电动机联动正反转控制(实物)

19.三相鼠笼式异步电动机带延时正反转控制(实物)

20.三相鼠笼式异步电动机Y/△转换起动控制(实物)

六、配置清单

序号

名称

型号

数量

单位

1.

实验屏


1

2.

电源控制箱

钢质喷塑

1

3.

实验桌

铝木结构

1

4.

PLC主机

CPU1214C,14输入/10输出,集成2AI

1

5.

学生凳

塑钢结构

2

6.

通讯电缆


1

7.

实验组件

四路抢答器控制、交通信号灯自动控制、四层电梯控制、自动售货机控制、机械手自动控制、液体混合装置自动控制、自动洗衣机控制、天塔之光、四级传送带控制、邮件分拣控制

1

8.

软件

西门子编程软件及演示程序

1

9.

说明书

实验指导

1

10.

电机

380V/180W

1

11.

专用导线

实验连接线50CM自锁线

20

15CM自锁线

10

系统排线

1

12

计算机(用户自备)

双核/4G/集成显卡/500G硬盘/19寸显示屏/键鼠套装

1
