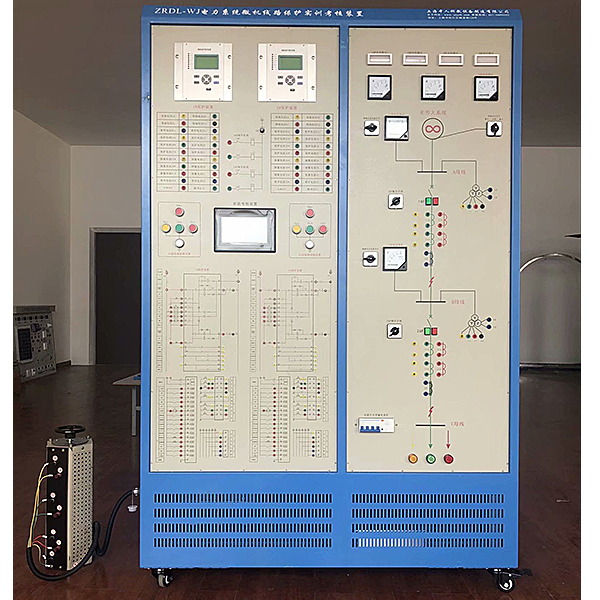

电力系统微机线路保护综合实训台

时间:2023-11-09 14:33:22 点击次数: 中人教仪厂
电力系统微机线路保护综合实训台,挂箱式单片机开发应用实验台

一、 概 述

本装置采用现代电力工程中广泛应用的微机线路保护装置,配有电源、两段输电线路、互感器、智能故障设置考核等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用于电力行业培训,也可用于高等院校、中专技校相关专业学生实训的考核。

1.智能型故障设置与大屏幕液晶答题器:

2.操作单元:操作单元电路板(与显示屏一体)、键盘。

3.操作单元采用多重保护设计;双电源直流 12V 输入; 128X64LCD 显示;8 路开关量报警输入,***多 48 路继电器控制;操作单元可以不联网进行脱机考核;可以自动评分;有报警时显示屏提示。

主要有以下操作功能:

学生入口:学生解除故障时使用,可以查询考核剩余时间。

教师入口:设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。

分数查询:查询学生的当前得分情况。

学号查询:查询教师通过计算机设置的学号。

设备号查询:查询本机设备地址,每个操作单元有**的设备地址。

考核时间开始:用于教师设置完毕考核时间后,考核开始倒计时。

4.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件即可手动设置故障也能自动设置故障,本软件通过电路图中绿色的框选择手动设置故障点(***多可以设置39个故障点),也可以通过系统自动进行随机1个故障点设置,随机两个故障点设置,随机三个故障点设置,随机四个故障点设置,随机五个故障点设置,本软件内有工具箱,元件库,放大镜,电路图等功能,可通过工具箱可选择万用表进行检测,通过元件库选择合适的元件,通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置,并经过种种排查,让学生了解电动机星三角启动控制电路的工作原理及电路结构。

5.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件:

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件的功能有:电阻的测量、交流电压的测量(测量变压器,若变压器测量烧坏多用表时,冒黑烟提示并可以重置多用表)、晶体管的极性判断、直流电压测量(通电流表档时灯光亮)、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头,2个笔头拖拽至被测物体上定位时显示红圈,如未定位准确无红圈显示,并在进行错误操作的时(如所选量程错误、所测数据错误等等),仪表指针将无反应、提示错误重新测量等,本多用表可选择交流电压档,直流电压档,电阻档,电流档,电阻调0,并且可放大显示数据,可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。


电力系统微机线路保护综合实训台,挂箱式单片机开发应用实验台


电力系统微机线路保护综合实训台,挂箱式单片机开发应用实验台


一、概述

本装置由控制屏、实验挂箱、实验桌组成,通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器等实验,配备有仿真器。

设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源,对人身安全起到一定的保护。

装置采用组件式结构,更换实验模块便捷。如需扩展功能或开发新实验,只需添加实验模块挂箱即可,永不淘汰。

二、主要技术参数

1、输入电源:AC220V±10%  50Hz

2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)

3、装置容量:200VA

4、重量:100Kg

5、外形尺寸(cm):160×75×150

6、挂箱尺寸(mm):410×240×60

三、装置构成

(一)实验屏:实验时放置实验挂箱,并提供实验电源,铁质双面亚光密纹喷塑结构。
 1、电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。
 2、电源输出:有保险丝和漏电保护开关二级保护功能。输出单相交流220V工作电压有高精度电压表电流表指示。

A组:直流电压+5V/3A,-+5V/3A输出,有高精度直流电压表指示电压输出,过流自动保护功能。

B组: 直流电压+12V/-12V输出,电流2A输出,有高精度直流电压表指示电压输出,过流自动保护功能。

3、功率输出函数发生器:

A、采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

B、正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。

C、频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。

D、输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。

E、方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

F、频率计**测量范围100MHz,自动换档。

4、高精度外测电压表一只,量程直流100V。

 5、组:单相市电输出,供用户自备仪器使用。


常见问题:

1、如果我要购买电力系统微机线路保护综合实训台,挂箱式单片机开发应用实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的电力系统微机线路保护综合实训台,挂箱式单片机开发应用实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开电力系统微机线路保护综合实训台,挂箱式单片机开发应用实验台的发票,您需要提供开票资料。

3、你们的电力系统微机线路保护综合实训台,挂箱式单片机开发应用实验台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
