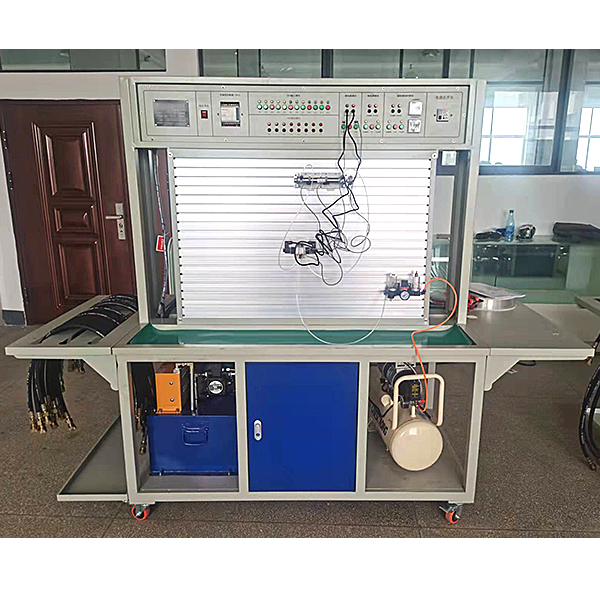

液压与气动传动综合实验台

时间:2024-11-06 23:41:58 点击次数: 中人教仪厂
液压气动传动综合实验台,液压泵阀拆卸装配实验装置

工业型液压与气动综合实验台是按照现代教学特别点和最新的液压传动课程教学大纲要求设计的实验台。它应用先进的力士乐技术的液压元件和独特的模型块化,含有概括了插接便利的系统集合,适用高等院校、中等专业学校及职业技工学校的学生实行液压传动教程的实验教学要求;达到培养学生动手、设计及综合运用能力,提升和加强了学生的创新设计能力的目的。
一、主要特别点:
1.系统全部应用标准的工业液压元件,使用安全可靠,贴近工业化。
2.快速可靠的连接方法,特殊的密封连连连接口,保证实验组装便利快捷,拆接不漏油,清洁干净。
3.精确的测量仪表器具,便利的测量方法,使用简便,测量精确可靠。
4.应用可编控制器(plc)与微机通讯,完成电气自动化控制、可在线编程监控及故障检验测量试验。
①常用液压元件的功能测量试验
1.液压泵的特性测量试验
2.溢流阀的特性测量试验(静态测量试验)
3.节流调动速度阀的特性测量试验
②液压传动基础线路实验:
1) 溢流阀调压线路
2) 简便压力调定线路
3) 溢流阀缓冲线路
4) 二级压力线路
5) 双向压力调动线路

液压与气动传动综合实验台,液压泵阀拆卸装配实验装置


液压与气动传动综合实验台,液压泵阀拆卸装配实验装置

1.交流ACACAC电源:一相AC 2200 V±10% 50Hz;
2.相对温度(℃)(℃)(℃):-10~50℃;
3.相对湿度:<85%(25℃)
4.外观尺寸:约1400mm×700mm×820mm;
5.整机功耗:≤1.0 kVA;
6.安全保障功能:实验台桌面应用高绝缘、高强度、耐高温的高密度板。设定有接地保护、漏电保护功能,安全性符合相关的国标标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实验实验连接线
功能特别点
1.可以对工业液压元件实行拆卸装配实验。
2.为减小拆卸装配时的碰撞而引起的噪音,在台面上铺设定有防静电皮垫。
3.台面上还设定有小元件盒,以防止零件的丢失。
4.设计了一块拆卸装配垫块防止拆卸装配时损坏桌面。
5.设定有抽屉、机床台灯、交流ACACAC电源插头座。
6.实验桌应用金属框体构造制作,表面为双层亚光密纹喷塑工序技艺处置整理,配套两张实验椅。
配备装备装备表单:
1、实验台1台
2、齿轮泵(BB-B6 1台)
3、直动式溢流阀(P-B10 1只)
4、先导式溢流阀(Y-10B 1只)
5、减压阀(DR10-4-5X10Y 1只)
6、节流阀(DVP6 1只)
7、调动速度阀(2FRM5-31B/15QB 1只)
8、液控单向阀(SV10PA1-30 1只)
9、三位四通换向阀(4WE6E61B/CG24N9Z5L 1只)
10、单杠双作用液压缸(MOB40-200 1只)
11、钢皮尺(30CM 1把)
12、千分尺(0~25mm 1把)

常见问题:

1、如果我要购买液压与气动传动综合实验台_液压泵阀拆装实验装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的液压与气动传动综合实验台_液压泵阀拆装实验装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开液压与气动传动综合实验台_液压泵阀拆装实验装置的发票,您需要提供开票资料。

3、你们的液压与气动传动综合实验台_液压泵阀拆装实验装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
