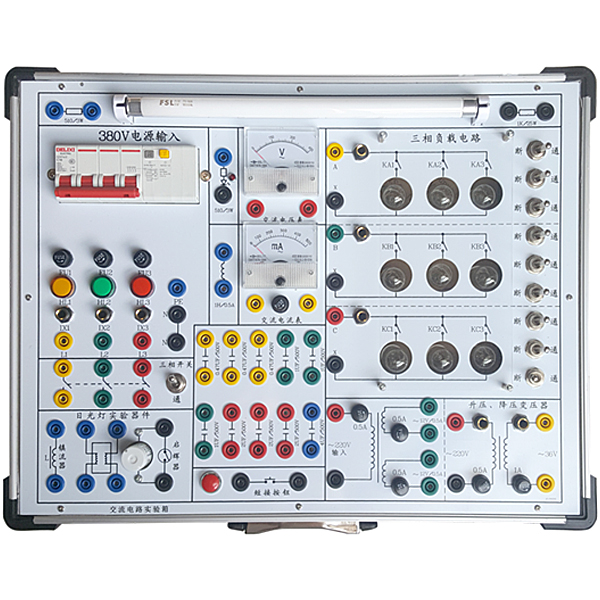

交流电路实验装置

交流ACACAC电子线路实验装置,电力系统微机线路保护实验装置

一、技术功能数值参考规格
1、电源：交流ACACAC写入三相四线380V±10%。
2、配三相四线带漏电保护电源开关。
3、有三路短路保护、三路电源指示灯、三相四线电源输出接线端子和三路电流（A）（A）（A）测量连连连接口。
4、配三相灯组负载：每相有三个15W灯泡，用3只开关控制通断，共9只灯泡。每相留有电流（A）（A）（A）测量插孔1对，便利相电流（A）（A）（A）的测量。
5、日光灯器件组：设定有10W镇流器、10W日光灯管、启辉器以及用来改善功率（W）（W）（W）因数的高压
电容（1μF/500V、2.2uf/500V、4.7μF/500V各3个）。
6、R、L、C元件特性组：设定有1kΩ/25W功率（W）（W）（W）电阻、1H/0.5A电感及1μF/500V高压电容各一只，经过实验可测量试验各元件的功能数值。
7、36V/220V升降压铁芯变压器 1只, 原、副边均设定有电流（A）（A）（A）测量连连连接口，便利电流（A）（A）（A）的测量试验，可测量原、副边电流（A）（A）（A）。
8、双绕组变压器1只：220V/双路12V。
9、设定交流ACACAC电压（V）（V）（V）表一只，测量界限0～450V；交流ACACAC电流（A）（A）（A）表一只，测量界限0～500mA，带有短路保护。
10、日光灯管和灯脚装在电子线路板的正面便利，便利维修维护。
11、三相灯组上装备有有机玻璃保护罩，既防止灯泡损坏，又保护实验实验连接线不被烫坏，还保护了人生安全。
12、设计有专用接地保护线。
13、配套自锁紧护套实验实验连接线12根（红、黄、绿、黑各4根），电流（A）（A）（A）连连连接口线1根。
14、机箱：坚固型铝制框体构造，厚实的 ABS 塑料包角，参考外观尺寸 480×360×150mm。
二、实验项目
1、用三表法测量交流ACACAC电子线路等效功能数值
2、正弦稳态交流ACACAC电子线路相量的研究
3、一相铁心变压器特性的测量试验
4、三相交流ACACAC电子线路电压（V）（V）（V）、电流（A）（A）（A）的测量
5、三相电子线路功率（W）（W）（W）的测量
6、功率（W）（W）（W）因数及相序的测量
7、日光灯电子线路接线
8、日光灯电子线路及功率（W）（W）（W）因数的提升




交流ACACAC电子线路实验装置,电力系统微机线路保护实验装置

本装置是按照《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学要求，并集合生产实际应用和发展而研发的微机线路保护实验装置。学生经过该实验，可熟悉和掌控把握电力系统中常规电磁式继电器保护和微机保护的原理，保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业线路保护的教学实验平台，而而而而且也能作为学生熟悉和掌控把握电力通讯规约和多种编程系统的硬件和系统平台。本装置还配备装备装备有RS-485/Modbus-RTU通信连连连接口及上位机监控系统。

一、装置的安全保护体系

三相四线制电源写入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设定有三相带灯熔断器作为断相指示与保护。

控制屏电源由接触器经过起、停按钮实行控制。

屏上装备有电压（V）（V）（V）型漏电保护装置和一套电流（A）（A）（A）型漏电保护装置，控制屏内、外或强电输出若有漏电情况发生，即警报并切断总电源，保证实验安全。

三相调压器原、副边设定有过流保护技术，相间、线间过电流（A）（A）（A）或直接短路均能自动保护。

设定有定时器兼报警记录仪（服务管理器），对违章使用的次数实行记录，为学生实验技能的考核提供一个统一标准。

二、实验项目

系统实验

模仿系统正常﹑最大﹑最小运行方法实验

模仿系统短路实验

保护装置静态试验

微机保护装置基础功能试验

微机定时限过电流（A）（A）（A）保护

微机无时限电流（A）（A）（A）速断保护

微机带时限电流（A）（A）（A）速断保护

阶段式电流（A）（A）（A）保护

运行方法对保护感知度的影响及感知度校验

电流（A）（A）（A）电压（V）（V）（V）连锁保护

反时限保护实验

阶段式过电流（A）（A）（A）保护与自动重合闸前加快速度

阶段式过电流（A）（A）（A）保护与自动重合闸后加快速度

其它线路保护形式研究

 功率（W）（W）（W）方向过电流（A）（A）（A）保护实验

 零序电流（A）（A）（A）保护实验

 过负荷保护实验
