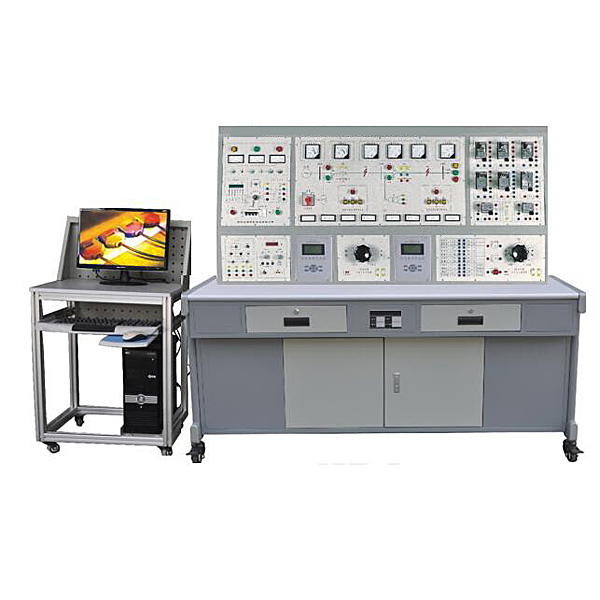

电力系统微机线路保护实训台

时间:2023-10-19 16:10:33 点击次数: 中人教仪厂
电力系统微机线路保护实训台,汽车倒车影像系统实训装置

本装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学要求,并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过该实验,可熟悉和掌握电力系统中常规电磁式继电器保护和微机保护的原理,保护接线和整定试验方法。装置设计紧凑,整体性强,保护装置功能完备,集保护、测量、控制、监测、通讯多种功能于一体,本装置不仅能作为电力、电气、自动化类专业线路保护的教学实验平台,而且也能作为学生熟悉和掌握电力通讯规约和多种编程软件的硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。

一、装置的安全保护体系

三相四线制电源输入后经隔离输出(浮地设计),总电源由三相钥匙开关控制,设有三相带灯熔断器作为断相指示与保护。

控制屏电源由接触器通过起、停按钮进行控制。

屏上装有电压型漏电保护装置和一套电流型漏电保护装置,控制屏内、外或强电输出若有漏电现象发生,即告警并切断总电源,确保实验安全。

三相调压器原、副边设有过流保护技术,相间、线间过电流或直接短路均能自动保护。

设有定时器兼报警记录仪(服务管理器),对违章使用的次数进行记录,为学生实验技能的考核提供一个统一标准。

二、实验项目

系统实验

模拟系统正常﹑**﹑***小运行方式实验

模拟系统短路实验

保护装置静态试验

微机保护装置基本功能试验

微机定时限过电流保护

微机无时限电流速断保护

微机带时限电流速断保护

阶段式电流保护

运行方式对保护灵敏度的影响及灵敏度校验

电流电压连锁保护

反时限保护实验

阶段式过电流保护与自动重合闸前加速

阶段式过电流保护与自动重合闸后加速

其它线路保护形式研究

 功率方向过电流保护实验

 零序电流保护实验

 过负荷保护实验

 低压减载实验

电磁型继电器特性与保护

电磁型电流继电器和电压继电器实验

电磁型时间继电器实验

电磁型中间继电器实验

JX-21A/T信号继电器实验

6~10KV线路过电流保护实验



电力系统微机线路保护实训台,汽车倒车影像系统实训装置


电力系统微机线路保护实训台,汽车倒车影像系统实训装置

一、产品简介
该设备采用国产通用型汽车音像、导航与倒车影像系统实物为基础,充分展示汽车音像、导航与倒车影像系统的组成结构和工作过程。
适用于学校对汽车音像、导航与倒车影像系统理论和维修实训的教学需要。

二、功能特点
1.真实可运行的汽车音像、导航与倒车影像系统,充分展示汽车音像、导航与倒车影像系统的组成结构。
2.操纵音像、导航、倒车开关,可真实演示汽车音像、导航与倒车影像系统的工作过程。
3.示教板面板采用防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车音像、导航及倒车影像系统的工作原理。
4.示教板面板上安装有检测端子,可直接在面板上检测汽车音像、导航与倒车影像系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
7.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器***初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知:内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称,任意零件均可进行360°旋转
2、拆装演示:内置2个案例,将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称,设有拆卸与装配按钮,功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
3、实战操作:三维零件整齐摆放于桌面,由学生手动选择对应的零件并移动至轴系结构上,摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称。
C、常见机械机构设计与仿真可选铰链四杆机构设计与分析、I\II型曲柄摇杆机构设计与分析、偏置曲柄滑块机构设计与分析、曲柄摆动导杆机构设计与分析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。
