数控铣床维修与加工技术考核实训装置

数控铣床维修与加工技术考核实训装置,大功率电机电气实训台

近年来，--数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控铣床电气控制与维修实训台实习装置。
 该实训装置是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调与维修考核实训设备，根据机电类行业中数控机床维修技术的特点，并结合数控机床装调维修工的技能鉴定要求，对数控机床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、加工程序编程、plc控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工等工种的考核与鉴定。同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。
一、产品结构和组成

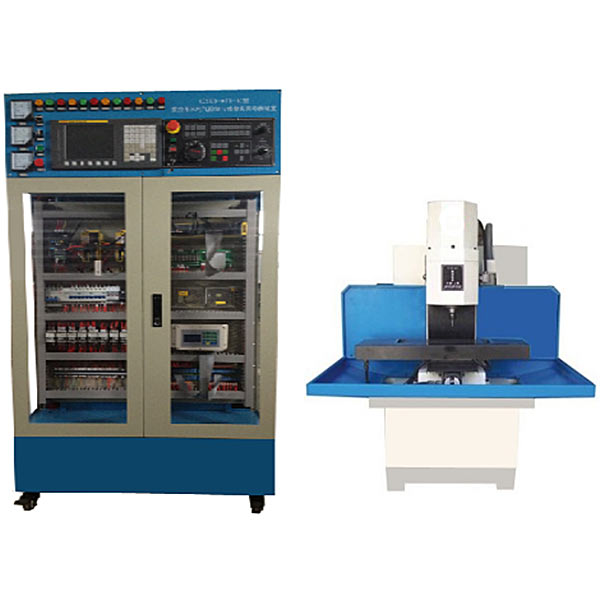

1．系统由机床实训柜、数控铣床等组成。
2．机床实训柜采用铁质亚光密纹喷塑结构，正面上部为网内电压、电流、状态指示灯等监控原器件，中部为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽、智能型故障模块等；电气柜后部还设有变压器和接地端子等。
3．机床实训柜正面和二侧装有带锁双向对开透明门，方便使用、安全、防尘。背面装有二扇对开门，底部装有4只万向轮，并配置刹车装置，方便移动和固定。
4．系统采用三相四线AC380V交流电源供电，并设有漏电保护器、指示灯指示和保险丝等，具有过载保护、短路保护和漏电保护装置，在电压异常或出现短路情况时自动动作，保护人身和设备安全。
5．数控系统采用FANUC 0I-MF数控系统。
6．X、Y、Z轴由交流伺服电机驱动，运动方向上设有正负限位、参考点等功能，主轴由三相异步电机驱动，变频调速控制。
7.主轴、床身、拖板等采用铸件结构，铸件经过时效处理、表面机加工和铲刮工艺等，确保机床精度稳定。
8．X、Y、Z轴进给传动系统由滚珠丝杠螺母副、轴承、轴承支座、电机支座等组成，滚珠丝杠的装配与调整等技能训练。
9.机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。




数控铣床维修与加工技术考核实训装置,大功率电机电气实训台

一、装置特点

1.各功能组件采用积木式结构，便于二次开发及功能扩展；

2.所有实验连线均在控制屏面板上连接即可，无需直接接触电机，安全可靠性；

3.所有电机均选用工业现场应用的2kW中小型功率电机，能真实反映电机本身特性；

4.该实验装置带有电压型和电流型漏电保护功能，确保实验进程中操作者的人生安全和设备的保护；

5.整套性强，从仪器仪表、专用电源、电机机组、实验部件及实验专用导线等均配套齐全；配套件的性能、规格等紧密结合实验的要进行配置。

二、技术性能

1.输入电源：三相四线AC380V±10% 50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.装置容量：≤6kVA

4.重量：750kg

5.外形尺寸：189cm×80cm×170cm

三、装置的基本配置

实验装置由控制屏、实验桌、交直流电源、测量仪表组件、负载组件、电机机组、实验挂箱、实验导线及配件等组成。

（1）交流电源部分

提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器（规格6kVA、0～450V）。可调交流电源输出具有短路保护装置，当相间、线间过电流及直接短路均能起到保护。控制屏的供电由启停按钮进行控制，同时具有漏电声光告警、过压保护、相序指示、缺相指示功能；配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压电压。

（2）直流电源部分

«双路直流电源：一路0～250V（3A）可控直流励磁电源（具有欠励保护、过流、短路及过压保护声光告警功能），另一路0～250V(20A)可控直流稳压电枢电源（过流、短路及过压保护声光告警功能），具有内部、外部两种控制模式，内部控制模式下，通过面板上的电位器来调节直流电压输出；外部控制模式下，通过外加给定信号来控制直流电压输出，可用于电机闭环控制等实验；设有一只直数字电压表，通过开关切换，监示励磁电压及电枢电压输出。

同步电机励磁电源：0～100V（4A），带短路保、过流保护功能。
