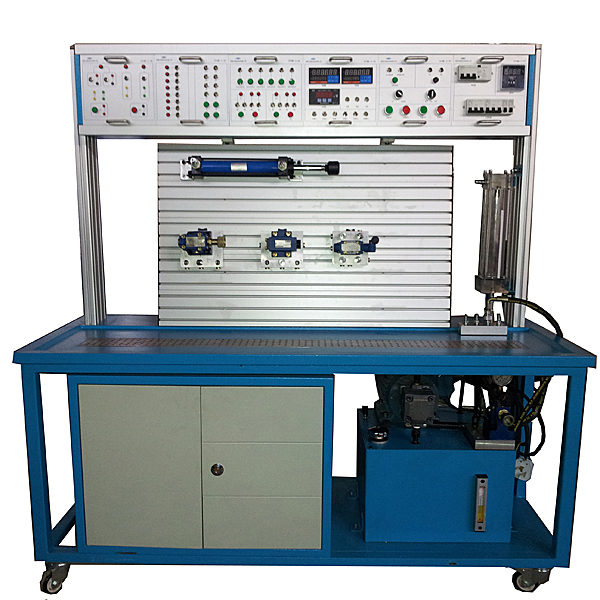

液压故障检修实训装置

时间:2023-11-19 12:32:35 点击次数: 中人教仪厂
液压故障检修实训装置,磨床电路实验装置

液压技术已广泛应用于我国各个领域。由于液压系统是结构复杂且精密度高的机、电、液综合系统,液压故障诊断难度较大,常常成为企业生产顺行的重大障碍。本实验台将通过典型故障诊断处理传授正确思路、科学方法和先进经验,使学员能够掌握液压系统故障分析技巧,快速准确地找出故障所在。
一、实验项目
1、液压系统的常见故障诊断与处理实验;
2、基本回路组合、拼接实验。
3、常用液压元件的性能测试实验。
4、液压传动系统组成示范演示实验。
5、液压传动各元部件结构及工作原理观摩、拆装实验。
6、plc控制实验。
7、可编程序控制器(PLC)电气控制实验:机-电-液一体控制实验。
二、实验内容
1、常用液压元件的故障诊断实验
实验一:液压压力阀故障诊断与处理 1
实验二:液压压力阀故障诊断与处理2
实验三:液压换向阀故障诊断与分析1
实验四:液压换向阀故障诊断与分析2
实验五:液压流量阀故障诊断与处理1
实验六:液压流量阀故障诊断与处理2
实验七:液压执行元件故障诊断与处理1
实验八:液压执行元件故障诊断与处理2

液压故障检修实训装置,磨床电路实验装置


液压故障检修实训装置,磨床电路实验装置


“平面磨床电气技能实训考核装置”是在原“平面磨床电气技能实训考核装置”基础上进行改造升级,它增加了M7120平面磨床仿真半实物模型,并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来,因而使教学更加形象生动。本装置适合于维修电工(电工)初、中、**技能鉴定中有关机床电气部分的培训考核。

一、功能特点

1、 M7120磨床半实物仿真模型是参照实际M7120平面磨床的尺寸按一定比例缩小的设计;

2、本套装置电气部分的操作,能实现M7120平面磨床各种运动控制,它包括:砂轮的启动停止、工作台的往复运动、砂轮架的升降运动和冷却泵启动停止,极限位置的限位保护;

3、机床电气线路的所有接点,在装置的面板上都有相应的测试点,便于学员检测故障;

4、半实物模型上所有电机的电压等级与实际的机床是完全相同;

5、半实物机床的床身采用铸件,专用模具一次成型。滚珠丝杆传动,手轮使用实际机床部件,贴近真实机床;

6、半实物机床各部件采用不同的颜色,培训时学生更加容易理解接受;

7、半实物机床活动导轨表面采用高频淬火工艺,经久耐用;

8、控制屏的故障箱内设有32个开关,通过拨动故障开关,可设置相应的故障点。

二、技术性能

1、输入电源:三相四线( 380V±10%  50Hz )

2、工作环境:温度 -10℃ ~+40℃ ,相对湿度<85%( 25℃) ,海拔<4000m

3、装置容量:< 0.2kVA

4、漏电保护动作电流:≤30mA;漏电保护动作时间:≤0、1s

5、控制屏尺寸:1410mm ×725mm ×1535mm

6、半实物模型桌子尺寸:1268mm ×723mm ×798mm

7、M7120磨床模型尺寸:800mm ×400mm ×200mm

8、工作台移动行程:400mm

9、砂轮架升降行程:100mm

10、磨头座伸缩行程:100mm
