变电站综合自动化实验台

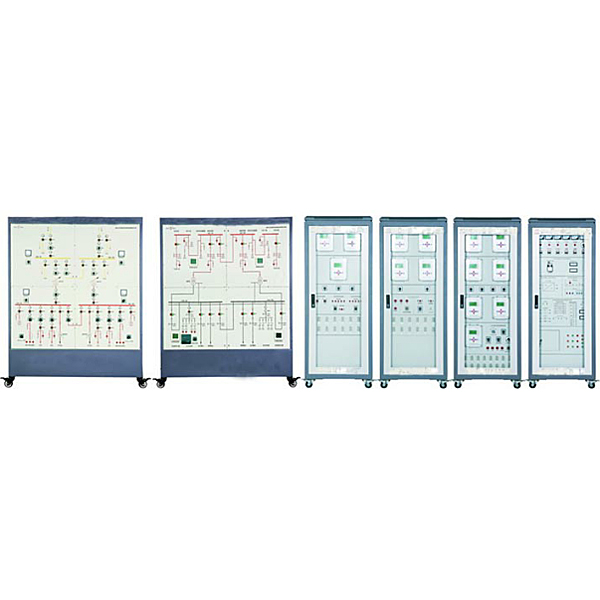

该系统由一次系统屏、二次保护柜、变电站后台系统三部分组成。一次系统采用典型的110kV变电站工程为模型，设两台主变，均为有载调压型；设两路进线，110kV侧和10kV侧采用单母分段,35kV侧采用单母分段带旁母接线。二次部分全部采用微机型继电保护装置和测控装置，分为四个保护柜安装；能上传数据，接受监控主机命令，完全满足“四遥”功能和远动的要求。同时采用多串口卡，很好地解决了保护装置与后台系统间通讯瓶颈问题。

二、 特 点

1. 设有典型完整的一次系统，开关、刀闸采用不同类型开关操作，互锁设置完备。 电气回路可设置多种类型故障；

2. 二次继电保护装置配置完整；

3. 间隔层设备性能良好，运行可靠；

4. 通信系统具备独立的通信信道，满足无人值班要求；

5. 成套性好，一次系统、二次系统、监控系统配置齐全；

6. 开放性强，保护测控装置采用标准通讯协议，软件系统采用工业组态软件，开放协议。

三、实训项目

线路保护类

(1) 系统正常﹑最大﹑最小运行方式

(2) 电气系统短路

(3) 微机保护装置基本功能测试

(4) 微机定时限过电流保护

(5) 微机无时限电流速断保护

(6) 微机带时限电流速断保护

(7) 阶段式电流保护

(8) 运行方式对保护灵敏度的影响及灵敏度校验

(9) 电流电压连锁保护

变电站综合自动化实验台,链、万向节测试实验台


一、实验内容
１. 链传动多边形效应实验
（１）主从动链轮齿数不一样时，链传动的瞬时传动比波动测试及理论计算
（２）主从动链轮齿数一样时，链传动的瞬时传动比恒定测试及理论计算
2. 万向节传动实验
（１）单万向节传动比波动测试及理论计算
（２）双万向节传动比恒定测试调节
二、主要技术参数
１.电机功率：90Ｗ
２.电机转速：0~250转/分
３.链轮齿数；11
４.大链轮齿数：15
三、 性能特点
（１）从动链轮可更换，可测试比较主从动链轮齿数不一样时和齿数一样时的瞬时传动比变化情况。
（２）实验台配置了单万向节和双万向节，可测试比较两种万向节的瞬时传动比变化情况。
（３）万向节支座可平移和摆动0~45°角度，可测试比较各种角度情况下的瞬时传动比的变化情况。
（4）虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
