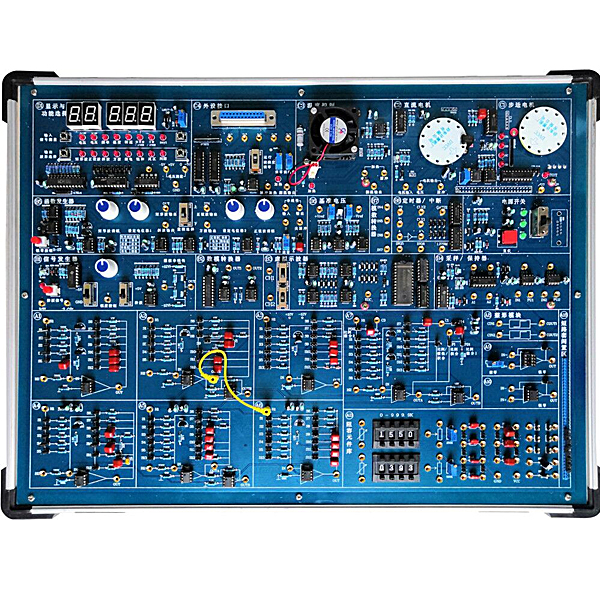

自控/计控原理实验装置
时间：2023-12-27 11:49:59 点击次数：
中人教仪厂 自控/计控原理实验装置,动平衡原理试验实训台
一、系统组成
1、电源：输入单相三线～220V±10% 50Hz。输出直流±5V/2A、±12V/0.5A 电源，均有接反和短路保护功能。
2、核心系统：采用8088微处理器，方便计算机控制技术软件编程；RS232总线接口与上位机通讯（可以USB接口通信），含有上位机总清复位和人工总清复位电路， 含有自动锁零和人工锁零功能。
3、函数发生器：实验机自带信号测量和信号显示模块
可测量信号电压（-5V～+5V）、频率、温度、转速等参数。
4、阶跃信号发生器：由手控阶跃发生（0/+5v、-5v/+5v），幅度控制（电位器），非线性输出组。
5、函数信号发生器：能输出正弦波、斜波、方波、矩型波、继电特性、饱和特性、死区特性和间隙特性，有开关切换，同时有数码管显示波形相关信息。正弦波信号频率范围0.1HZ~2HZ和0.8HZ~50HZ两档,分辨率是0.1HZ和1HZ,其他波形频率范围是0.1HZ~250HZ,分辨率是0.1HZ。波形信号的幅值范围-6V~+6V，幅值分辨率是0.1V,失真度不大于0.5%。阻抗不大于50Ω。
6、运算模拟单元：提供8个OP07基本运放模拟单元（实验用），每单元的输入回路有6组0.5%精度电阻、或 5%精度电容，反馈回路有7组0.5%精度电阻、或5%精度电容，和1个运算放大器组成。另有扩展运放模拟单元，其一可调零放大器，构成比例环节、惯性环节、积分环节、比例微分环节，PID环节和典型的二阶、三阶系统等；其二校正网络库，可构成各种校正环节；其三是2组整形模块。
7、提供阻容元件库：250K、500K电位器，2组0-999.9K直读式可变电阻，多组电容。
8、1组D/A输出:电压0～5V 或–5V～+5V。
9、4路A/D输入:其中有2个通道为0～+5v电压输入，2个通道为-5v～+5v电压输入。
10、2组采样保持器及单稳单元电路。
11、提供精密基准电压+Vref和-Vref。
12、定时和中断单元：2组定时计数器和2路中断源。
自控/计控原理实验装置,动平衡原理试验实训台
该实验台紧密结合机械原理课程内容，根据双面平衡原理，对刚性转子进行动平衡实验，是机械原理实验室的重要设备之一。
实验项目内容：
了解并掌握刚性转子的动平衡原理及试验方法。
主要技术特点：
1．该实验台由底座、摆动框架、蜗杆蜗轮相位调节装置、差速器、补偿盘、转子试件等组成。能根据双面平衡原理，对刚性转子进行动平衡。实验台操作简便，直观性强，适于教学实验使用。
2．实验台底座刚度大，抗震性能好。
主要配置及技术参数:
1.回转体转子试件 1个 直径 185㎜ 质量 7 kg， 调速范围：0~500 r/min；
2.百分表 1个 量程0-10 mm；
3.直流调速电机 1个 功率： 120 W；
4.外形尺寸： 680×420×410 mm；
5.质 量： 70 kg。
常见问题：
1、如果我要购买自控/计控原理实验装置,动平衡原理试验实训台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的自控/计控原理实验装置,动平衡原理试验实训台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开自控/计控原理实验装置,动平衡原理试验实训台的发票，您需要提供开票资料。
3、你们的自控/计控原理实验装置,动平衡原理试验实训台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
