DSP实验装置

时间:2023-12-27 11:48:28 点击次数: 中人教仪厂
DSP实验装置,平面及空间机构组合实训装置

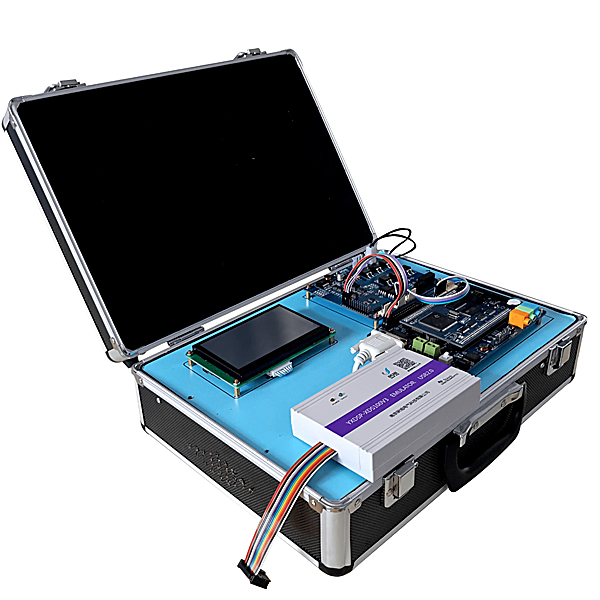

一、系统概述:
DSP实验箱可采用德州仪器(TI)的TMS320VC54xx芯片作为主处理器(CPU),如5402、5409、5410、5416等 芯片;也可采用ALTERA 公司的Cyclone系列FPGA芯片,如EP1C3等。 可用来实现数字信号处理的各种算法的实现,完全满足教学实验要求及二次开发。该产品主要包括54xx系列芯片全部信号的扩展连接口、系统时钟、定时 器,HPI接口,标准串口、高速AD/DA转换、语音输入输出接口电路(AD50)、双音调调变DTMF频率的数位波形产生器、交通灯模块、直流电机驱动 模块(可实现闭环控制)、步进电机驱动模块、键盘处理,LCD液晶显示、I/O输入输出模块、DSP处理器与51系列处理器通讯。该产品比较适合于语音处理、变频控制、拖动系统、便携式检测设备等控制场合。
二、主要功能:
主处理器:
1、TMS320VC5402。
2、ALTERA FPGA芯片:Cyclone EP1C3
内部存储器:16KX16Bit的内部双口存储器,4K的片内ROM,外部程序/数据存储器扩展:零等待周期的64Kx16Bit数据存储器、 64Kx16Bit程序存储器;32Kx8Bit系统自动装载的EPROM存储器;256K x16Bit的FLASH存储器。语音输入和功放输出:带有同步缓冲口16位的的AD\DA(TMS320AD50C),**采样频率为22.05K。有 硬件滤波功能,有话筒输入、扬声器输出功能。UART串行接口:采用16C550C芯片,符合RS232标准。键盘处理:Lattice 1016控制的4X8键盘。 LCD液晶显示:采用128X64图形LCD。高速AD/DA转换:TLC7528,TLV1571。

DSP实验装置,平面及空间机构组合实训装置


DSP实验装置,平面及空间机构组合实训装置

一、概述
本实验平台是在吸收了国内教仪市场同类装置的优点的基础上精心设计的,它集搭建灵活,组装方便,展示美观于一体。是一款实用性强,供高校机械专业师生进行平面运动机构方案创新设计的平台。
二、主要特点
1. 根据机构组成原理和杆组(包括高副杆组)迭加原理设计,能使学生通过实验进一步掌握机构组成理论,熟悉杆组概念和机械传动的基础知识,为创新设计奠定良好的基础;
2. 可组成性能各异的平面的、空间的组合机构传动系统,有利于培养学生机构传动系统方案的设计能务;
3. 本实验装置各传动系统层次分明,连接可靠,不会产生构件之间的运动干涉或脱离,且能手动也可电动;
4. 该实验装置和连接方式具有设计巧妙,使用节范围大,拆装轻松方便,结构紧凑,元件之间的通用性好,拼装方案多等特点。
5. 实验台拼装调整灵活方便,各杆尺寸准确;
6. 实验台能拼装不少于40余种的机构,拼装的机构能灵活运动,无卡滞干涉现象。
7.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。

常见问题:

1、如果我要购买DSP实验装置,平面及空间机构组合实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的DSP实验装置,平面及空间机构组合实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开DSP实验装置,平面及空间机构组合实训装置的发票,您需要提供开票资料。

3、你们的DSP实验装置,平面及空间机构组合实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
