产品主要特点：

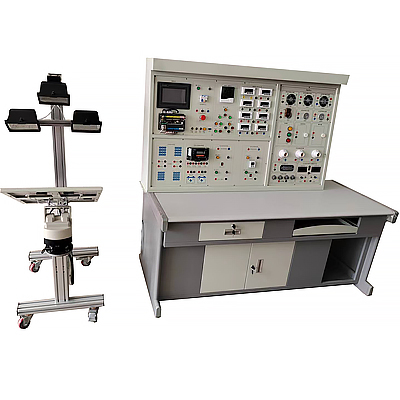

本实训平台由双轴跟踪系统、实验台、实验桌三大部分组成。主要功能模块包括太阳能电池组件阵列、多功能双轴跟踪系统、模拟光源控制系统、8吋触摸屏监控系统、16X128LED汉字点阵系统、环境监测系统、数显太阳能充、放电控制器、免维护品牌铅酸蓄电池粗、单相离网逆变系统、单相并网逆变系统、双路直流恒压、恒流电源、太阳能交直流负载系统等组成，各系统采用模块化设计。
整套实训装置采用钢制框架，面板字迹清晰明了、造型简洁美观；
各系统模块化、开放化设计，采用品牌加粗实训导线进行各种光伏实训，提高了学生的动手能力实训速度；
多功能双轴跟踪系统，采用四象限光电传感器控制，可实现跟踪系统的手动、自动、遥控三种控制方式；
采用4块工业太阳能电池板，可进行串、并联组合，模仿大型工业光伏发电系统的组建；
采用室内P3.0红色汉字点阵模块组成汉字显示系统，加强了学生对单片机点阵控制方面的学习和了解；
开放8吋触摸屏监控系统的所有接口，便于客户对产品的二次开发升级；
丰富的外接太阳能LED负载产品，使学生对光伏工业应用方面的了解；
采用双路恒压恒流电源，便于对太阳能控制器的各项参数进行测试；
光伏发电实训平台主要技术参数
一、双轴跟踪系统
1、太阳能电池板：
主要采用4块小型太阳能电池板阵列组装形式，可实现太阳能电池板的并联和串联方式，进而提供大电流或大电压的两种充电方式。每块主要技术参数如下：
最大输出功率：10W 开路电压：21.6V
短路电流：0.61A 工作电压：17.5V
工作电流：0.56A 最大系统电压：1000V
尺寸：350×290×15MM 重量：1.3KG
2、双轴跟踪系统单元
双轴跟踪主要采用交流电机或直流步进电机配合减速机构组合而成，控制方式有手动、自动、遥控三种工作模式。各种操作模式功能如下：
手动模式：可对双轴跟踪系统上的太阳能电池板向上（向南）、向下（向北）、向左（向西）、向右（向东）四个方向的控制，其中上下互锁，左右互锁；
自动模式：通过光电传感器和单片机电路对电机的控制，使太阳能电池板始终面向最强的光源（类似于向日葵）， 使太阳能电池板输出功率达到最大化，这一功能在工业上应用比较广泛；
遥控模式：可对双轴跟踪系统上的太阳能电池板向上（向南）、向下（向北）、向左（向西）、向右（向东）四个方向的控制，其中上下互锁，左右互锁；遥控距离一般在15米以内；
跟踪角度、精度：
1） 精度：±0.5°
2）水平回转角度：0-360°（角度可调）
3）俯仰角度：0-90°（角度可调）
3、模拟光源：采用光谱范围最接近于太阳光的室外大功率投光灯，通过电路对光源的控制，便于在室内进行太阳能电池板的各项参数测试；整个双轴跟踪采用重型工业铝型材搭建而成，外观新颖时尚，造型简单实用。独有的LED汉字点阵模块预留程序下载接口，便于学习和进行二次开发。
二、实验台技术参数：
实验台整体采用钢木结构，面板字迹清晰、一目了然。
1、LED汉字点阵：采用两块P3.0室内红色16×64LED点阵模块级联而成，预留程序下载接口，便于二次开发。
2、室内环境监测：采用液晶屏显示室内环境温度、湿度、时钟。便于对环境和时间的掌握，可设闹钟时间
3、监控系统：8吋工业触摸屏实时监控所有电压、电流、功率、频率、数据以及动态曲线显示及存储；监控系统开放所有接口，便于二次升级开发；
4、数据显示系统：六只自主产权智能数显通讯仪表实时显示交直流电压、电流数据。并配合数据采集系统在触摸屏或者电脑上显示所有数据。以达到远程监视和控制的目的；
5、按键开关控制系统：选用国内品牌按钮开关以及自主产权控制电路，完成对模拟光源和双轴跟踪系统的控制；每项功能都有相应的指示灯指示；
6、控制器：选用双系统数显太阳能充放电控制器，可以完成不同系统电压的实训，有完善的保护系统和丰富的菜单设置功能和多种控制模式，不是传统的控制器能比拟的。
显示功能：四位数码管显示电压、电流等数据；可显示蓄电池电压、充电电流、负载A电流、负载B电流。
按键功能：按键可以对各项功能的切换或各项参数的设置、修改等；具有系统自动识别功能；
接口功能：八位接线端子排分别连接蓄电池、电池板、负载A和负载B；还有一路USB输出；
参数设置调节功能：适用于不同的类型电池。并且各项参数能设置。过放电压可调、过充电压可调、过放返回电压可调、两路负载输出电流可调、两路负载光控定时时间分别可调、两路负载工作模式可调；
系统电压：12V、24V自动识别；充、放电电流0-10A；
保护功能：具有完善的过压、过流、防反接、过热等保护功能；
7、蓄电池组：采用国内品牌铅酸免维护蓄电池组，比以前传统实验台增加一组，便于对双系统实训内容的展开，每组蓄电池的容量是12V 、12AH；
8、单相离网逆变器：采用单相纯正弦波逆变器（不是方波逆变器），具有完善的保护功能，主要参数如下：
直流输入电压：DC10.5-15V；空载电流:<0.5%；
转换效率：>85%；
输出电压：AC220V±5%
额定功率：150W； 瞬间功率：300W
输出波形：纯正弦波 ； 输出频率：50HZ
保护功能：输入防反接、过载、过压、过热、短路等
低压报警：DC10V±0.5V ；低压关断：DC9.5V±0.5V ；
高压报警：DC14.4V±0.5V ；高压关断：DC15.5V±0.5V ；
9、单相并网逆变器：采用能并接于单相市电的并网逆变器，增加了对并网指示的了解。主要参数如下：
直流输入电压：DC10.5-28V；最大输入电压：<DC30.2V
最大输出功率因数：99%；
输出电压：AC180V-AC260V；
输出频率：45-53HZ
孤岛保护效应：有
MPPT功能：有
保护功能：输入防反接、过载、过压、过热、短路等
输出电流总谐波失真：<5%
10、双路恒压恒流电源：提供两路DC0-30V、0-5A恒压恒流电源便于对控制器的各项参数进行测试。
11、负载单元：提供丰富的在机交直流感性负载和交直流阻性负载，便于学生对太阳能新能源工业的应用的了解。
交直流负载包括以下内容：
感性负载：DC12V风扇、DC24V风扇、AC220V风扇；
阻性负载：DC12VLED灯、DC24VLED灯、AC220VLED灯；
通用负载：28WLED庭院灯、四组可更换螺口灯座负载、10欧-99.99K可变电阻箱；
太阳能交通爆闪灯，LED旋转时钟，太阳能交通信号灯，太阳能自动抽水模型等
电度表：两块机械式电度表配合离、并网逆变器测量发电量和用电量；
12、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
4、设计布置：设有选择题、计算题，每题均有计分，提交后显示正确答案与得分
B、气体灭火系统
1、系统概述：气体灭火系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置8道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示：展示气体灭火系统的工作原理，三维动画演示，三维模型半透明化，可以见内部气体。配备练习模块（内置3道选择题，选择正确与错误均有提示）
4、设计布置：设有6道选择题，每题均有计分，提交后显示正确答案与得分
C、逃生演练：采用趣味游戏的形式进行教学，在限定的时间内逃出着火房间，选择失误将直接进入分数界面。
三、光伏发电实训平台主要参数如下：
1、实训台主要技术参数：
供电电源：AC220V±10%、50HZ；
电源功率：≤1KW ；
安全保护：动作电流≤30mA、动作时间≤0.1s
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
外形尺寸（长×宽×高）：120×25×80CM
重量：约45KG
2、双轴跟踪系统主要参数：
外形尺寸（长×宽×高）：1.2×0.85×1.8米；
重量：约35KG；
3、实验桌主要参数：
外形尺寸（长×宽×高）：1.66×0.85×1.0米；
重量：约40KG；
四、可完成的实训内容如下：
实验一、太阳能电池板特性实验系列
电池板开路电压测试实验
电池板短路电流测试实验
电板I-V特性测试实验
电池板最大输出功率计算实验
电池板填充因子计算实验
电池板转换效率测量实验
开路电压与相对光强的函数关系
短路电流与相对光强的函数关系
电池板P-V特性测试实验
电池板暗伏安特性测试实验
组件输出特性测试实验
串联电阻对填充因子的影响测试
并联电阻对填充因子的影响测试
电池光谱特性测试实验
电池板的串联开路电压测试实验
电池板的串联短路电流测试实验
电池板的并联开路电压测试实验
电池板的并联短路电流测试实验
负载特性测试实验
实验二、双轴跟踪系统实验系列
逐日系统原理实验
太阳光跟踪定位传感器原理实验
环境对光伏转换影响实验
跟踪控制器操作实验
太阳能光控跟踪实验
太阳能光控-时控跟踪实验
电池组件环境监测实验
实验三、太阳能蓄电池控制器实验系列
太阳能蓄电池充电控制实验
控制器充放电保护实验
蓄电池电压、电流测试实验
蓄电池电量估测实验
控制电池电流流入、输出实验
控制器环境温度测量实验
控制器光控-时控输出实验
实验四、太阳能应用实验系列
太阳能交、直流风扇实验
太阳能路灯实验
太阳能警示灯实验
太阳能充电器实验
太阳能可变阻抗负载实验
实验五、太阳能负载实验系列
最大输出电流实验
最大输出功率实验
在不同恒压状态下电流特性
在不同恒流状态下电压特性
实验六、太阳能光伏逆变器实验系列
逆变器的工作原理分析实验
输出电压、电流测试实验
最大输出功率的估算实验
过载或短路保护演示实验
输入电压防反接演示实验
输入电压范围测试实验
转换效率计算实验
本实训平台由双轴跟踪系统、实验台、实验桌三大部分组成。主要功能模块包括太阳能电池组件阵列、多功能双轴跟踪系统、模拟光源控制系统、8吋触摸屏监控系统、16X128LED汉字点阵系统、环境监测系统、数显太阳能充、放电控制器、免维护品牌铅酸蓄电池粗、单相离网逆变系统、单相并网逆变系统、双路直流恒压、恒流电源、太阳能交直流负载系统等组成，各系统采用模块化设计。
整套实训装置采用钢制框架，面板字迹清晰明了、造型简洁美观；
各系统模块化、开放化设计，采用品牌加粗实训导线进行各种光伏实训，提高了学生的动手能力实训速度；
多功能双轴跟踪系统，采用四象限光电传感器控制，可实现跟踪系统的手动、自动、遥控三种控制方式；
采用4块工业太阳能电池板，可进行串、并联组合，模仿大型工业光伏发电系统的组建；
采用室内P3.0红色汉字点阵模块组成汉字显示系统，加强了学生对单片机点阵控制方面的学习和了解；
开放8吋触摸屏监控系统的所有接口，便于客户对产品的二次开发升级；
丰富的外接太阳能LED负载产品，使学生对光伏工业应用方面的了解；
采用双路恒压恒流电源，便于对太阳能控制器的各项参数进行测试；
光伏发电实训平台主要技术参数
一、双轴跟踪系统
1、太阳能电池板：
主要采用4块小型太阳能电池板阵列组装形式，可实现太阳能电池板的并联和串联方式，进而提供大电流或大电压的两种充电方式。每块主要技术参数如下：
最大输出功率：10W 开路电压：21.6V
短路电流：0.61A 工作电压：17.5V
工作电流：0.56A 最大系统电压：1000V
尺寸：350×290×15MM 重量：1.3KG
2、双轴跟踪系统单元
双轴跟踪主要采用交流电机或直流步进电机配合减速机构组合而成，控制方式有手动、自动、遥控三种工作模式。各种操作模式功能如下：
手动模式：可对双轴跟踪系统上的太阳能电池板向上（向南）、向下（向北）、向左（向西）、向右（向东）四个方向的控制，其中上下互锁，左右互锁；
自动模式：通过光电传感器和单片机电路对电机的控制，使太阳能电池板始终面向最强的光源（类似于向日葵）， 使太阳能电池板输出功率达到最大化，这一功能在工业上应用比较广泛；
遥控模式：可对双轴跟踪系统上的太阳能电池板向上（向南）、向下（向北）、向左（向西）、向右（向东）四个方向的控制，其中上下互锁，左右互锁；遥控距离一般在15米以内；
跟踪角度、精度：
1） 精度：±0.5°
2）水平回转角度：0-360°（角度可调）
3）俯仰角度：0-90°（角度可调）
3、模拟光源：采用光谱范围最接近于太阳光的室外大功率投光灯，通过电路对光源的控制，便于在室内进行太阳能电池板的各项参数测试；整个双轴跟踪采用重型工业铝型材搭建而成，外观新颖时尚，造型简单实用。独有的LED汉字点阵模块预留程序下载接口，便于学习和进行二次开发。
二、实验台技术参数：
实验台整体采用钢木结构，面板字迹清晰、一目了然。
1、LED汉字点阵：采用两块P3.0室内红色16×64LED点阵模块级联而成，预留程序下载接口，便于二次开发。
2、室内环境监测：采用液晶屏显示室内环境温度、湿度、时钟。便于对环境和时间的掌握，可设闹钟时间
3、监控系统：8吋工业触摸屏实时监控所有电压、电流、功率、频率、数据以及动态曲线显示及存储；监控系统开放所有接口，便于二次升级开发；
4、数据显示系统：六只自主产权智能数显通讯仪表实时显示交直流电压、电流数据。并配合数据采集系统在触摸屏或者电脑上显示所有数据。以达到远程监视和控制的目的；
5、按键开关控制系统：选用国内品牌按钮开关以及自主产权控制电路，完成对模拟光源和双轴跟踪系统的控制；每项功能都有相应的指示灯指示；
6、控制器：选用双系统数显太阳能充放电控制器，可以完成不同系统电压的实训，有完善的保护系统和丰富的菜单设置功能和多种控制模式，不是传统的控制器能比拟的。
显示功能：四位数码管显示电压、电流等数据；可显示蓄电池电压、充电电流、负载A电流、负载B电流。
按键功能：按键可以对各项功能的切换或各项参数的设置、修改等；具有系统自动识别功能；
接口功能：八位接线端子排分别连接蓄电池、电池板、负载A和负载B；还有一路USB输出；
参数设置调节功能：适用于不同的类型电池。并且各项参数能设置。过放电压可调、过充电压可调、过放返回电压可调、两路负载输出电流可调、两路负载光控定时时间分别可调、两路负载工作模式可调；
系统电压：12V、24V自动识别；充、放电电流0-10A；
保护功能：具有完善的过压、过流、防反接、过热等保护功能；
7、蓄电池组：采用国内品牌铅酸免维护蓄电池组，比以前传统实验台增加一组，便于对双系统实训内容的展开，每组蓄电池的容量是12V 、12AH；
8、单相离网逆变器：采用单相纯正弦波逆变器（不是方波逆变器），具有完善的保护功能，主要参数如下：
直流输入电压：DC10.5-15V；空载电流:<0.5%；
转换效率：>85%；
输出电压：AC220V±5%
额定功率：150W； 瞬间功率：300W
输出波形：纯正弦波 ； 输出频率：50HZ
保护功能：输入防反接、过载、过压、过热、短路等
低压报警：DC10V±0.5V ；低压关断：DC9.5V±0.5V ；
高压报警：DC14.4V±0.5V ；高压关断：DC15.5V±0.5V ；
9、单相并网逆变器：采用能并接于单相市电的并网逆变器，增加了对并网指示的了解。主要参数如下：
直流输入电压：DC10.5-28V；最大输入电压：<DC30.2V
最大输出功率因数：99%；
输出电压：AC180V-AC260V；
输出频率：45-53HZ
孤岛保护效应：有
MPPT功能：有
保护功能：输入防反接、过载、过压、过热、短路等
输出电流总谐波失真：<5%
10、双路恒压恒流电源：提供两路DC0-30V、0-5A恒压恒流电源便于对控制器的各项参数进行测试。
11、负载单元：提供丰富的在机交直流感性负载和交直流阻性负载，便于学生对太阳能新能源工业的应用的了解。
交直流负载包括以下内容：
感性负载：DC12V风扇、DC24V风扇、AC220V风扇；
阻性负载：DC12VLED灯、DC24VLED灯、AC220VLED灯；
通用负载：28WLED庭院灯、四组可更换螺口灯座负载、10欧-99.99K可变电阻箱；
太阳能交通爆闪灯，LED旋转时钟，太阳能交通信号灯，太阳能自动抽水模型等
电度表：两块机械式电度表配合离、并网逆变器测量发电量和用电量；
12、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
4、设计布置：设有选择题、计算题，每题均有计分，提交后显示正确答案与得分
B、气体灭火系统
1、系统概述：气体灭火系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置8道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示：展示气体灭火系统的工作原理，三维动画演示，三维模型半透明化，可以见内部气体。配备练习模块（内置3道选择题，选择正确与错误均有提示）
4、设计布置：设有6道选择题，每题均有计分，提交后显示正确答案与得分
C、逃生演练：采用趣味游戏的形式进行教学，在限定的时间内逃出着火房间，选择失误将直接进入分数界面。
三、光伏发电实训平台主要参数如下：
1、实训台主要技术参数：
供电电源：AC220V±10%、50HZ；
电源功率：≤1KW ；
安全保护：动作电流≤30mA、动作时间≤0.1s
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
外形尺寸（长×宽×高）：120×25×80CM
重量：约45KG
2、双轴跟踪系统主要参数：
外形尺寸（长×宽×高）：1.2×0.85×1.8米；
重量：约35KG；
3、实验桌主要参数：
外形尺寸（长×宽×高）：1.66×0.85×1.0米；
重量：约40KG；
四、可完成的实训内容如下：
实验一、太阳能电池板特性实验系列
电池板开路电压测试实验
电池板短路电流测试实验
电板I-V特性测试实验
电池板最大输出功率计算实验
电池板填充因子计算实验
电池板转换效率测量实验
开路电压与相对光强的函数关系
短路电流与相对光强的函数关系
电池板P-V特性测试实验
电池板暗伏安特性测试实验
组件输出特性测试实验
串联电阻对填充因子的影响测试
并联电阻对填充因子的影响测试
电池光谱特性测试实验
电池板的串联开路电压测试实验
电池板的串联短路电流测试实验
电池板的并联开路电压测试实验
电池板的并联短路电流测试实验
负载特性测试实验
实验二、双轴跟踪系统实验系列
逐日系统原理实验
太阳光跟踪定位传感器原理实验
环境对光伏转换影响实验
跟踪控制器操作实验
太阳能光控跟踪实验
太阳能光控-时控跟踪实验
电池组件环境监测实验
实验三、太阳能蓄电池控制器实验系列
太阳能蓄电池充电控制实验
控制器充放电保护实验
蓄电池电压、电流测试实验
蓄电池电量估测实验
控制电池电流流入、输出实验
控制器环境温度测量实验
控制器光控-时控输出实验
实验四、太阳能应用实验系列
太阳能交、直流风扇实验
太阳能路灯实验
太阳能警示灯实验
太阳能充电器实验
太阳能可变阻抗负载实验
实验五、太阳能负载实验系列
最大输出电流实验
最大输出功率实验
在不同恒压状态下电流特性
在不同恒流状态下电压特性
实验六、太阳能光伏逆变器实验系列
逆变器的工作原理分析实验
输出电压、电流测试实验
最大输出功率的估算实验
过载或短路保护演示实验
输入电压防反接演示实验
输入电压范围测试实验
转换效率计算实验
