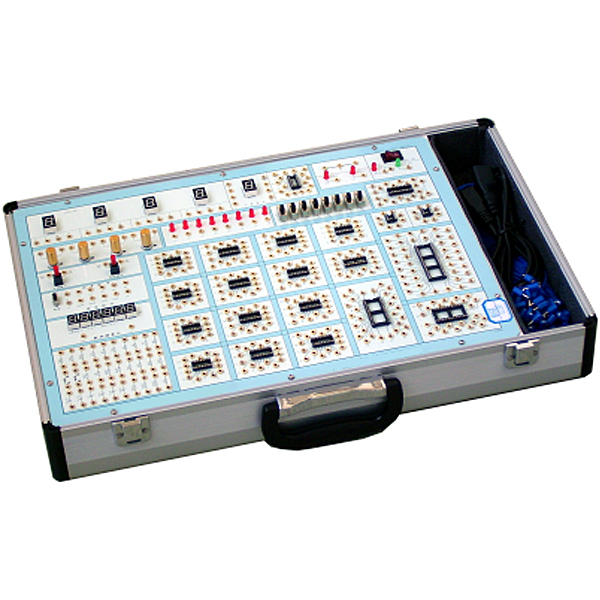

中人ZRSYX-SZ数字电路实验箱

更新时间:2022-08-03 16:00:29

用户关注度:

简要描述:

数字电路实验箱,数电实训平台,数电学习机提供了多种信号源;正面印刷字符连线,反面按装元器件,所有信号源频率计等电路全部由CPLD芯片和双面板构成。

详细介绍

产品介绍:

数字电路学习机,主机提供了多种信号源;正面印刷字符连线,反面按装元器件,所有信号源频率计等电路全部由CPLD芯片和双面板构成,所有器件均选用优质产品,使整机的品质得到提高。由于元器件都装于背面,从而能有效的降低和避免人为损坏的可能,本机特点:使用方便,耐用,实验项目灵活,可方便做数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。

一、系统组成

(1)结构:铝合金框架,防火材料,环保胶水,拉手,质量可靠,坚固耐用。

(2)电源 :交流输入:220V±10% ,50HZ ,电源开关带有LED灯指示

直流输出:±12V/200mA 、 5V/2A

以上各路输出均有有过流、短路、过热等保护措施,自动恢复功能,内阻小于0.1欧姆。

(2)手动单脉冲电路2组:可同时输出正负两个脉冲,脉冲幅值为TTL电平。

(3)连续脉冲一组,输出为TTL电平:

固定频率脉冲源:1HZ、1KHZ、10KHZ、100KHZ、1MHZ;

(4)六位高精度数字频率计 , 测量范围:0-9.9999MHZ 误差<1HZ(由CPLD芯片设计)

(5)逻辑电平的输入与显示:

A、12位独立逻辑电平开关:可输出“0”、“1”电平(为正逻辑)。

B、12位由红色LED及驱动电路组成的逻辑电平显示电路。

(6)数码管显示:

A、4位由八段LED数码管组成的BCD码译码显示电路;

B、1位八段LED数码管,引脚全部引出,用于数码管实验。

(7)4路时序发生器及启停控制电路。

(8)8芯、14芯、16芯、20芯、28芯等圆孔插座21只,可满足各种IC芯片

(9)各阻值电位器4只。

 (10)元件区提供常用规格电阻电容30只,并提供两组元件插座,可方便接插电阻,电容,二极管,三极管等元器件, 方便户自由搭建电路。

(11)提供详细实验指导书、WORD电子文档等。

(12)教师教学设计系统:本系统为apk的格式,可在PC端使用,也可在移动端使用,本系统即可手动设置故障也能自动设置故障,本系统通过电路图中绿色的框选择手动设置故障点(***多可以设置39个故障点),也可以通过系统自动进行随机1个故障点设置,随机两个故障点设置,随机三个故障点设置,随机四个故障点设置,随机五个故障点设置,本系统内有工具箱,元件库,放大镜,电路图等功能,可通过工具箱可选择万用表进行检测,通过元件库选择合适的元件,通过放大镜可以清楚的了解各个元器件及电路。本系统通过电动机星三角启动控制电路故障的设置,并经过种种排查,让学生了解电动机星三角启动控制电路的工作原理及电路结构。

二、推荐实验项目

1.TTL集成逻辑门的参数测试与使用

2.CMOS集成逻辑门的测试

3.门电路的逻辑功能实验

4.常用组合逻辑功能器件的测试

5.半加器、全加器及逻辑运算实验

6、七人表决电路及血型检测电路

7、RS触发器的功能测试

8、JK、D触发器逻辑功能及主要参数测试

9、三态输出出发器及锁存器

10、异步二进制计数器实验

11、同步二进制计数器实验

12、移位寄存器的功能测试

13、计数、译码、显示电路实验

14、555集成电路及应用

15、波形产生及单稳态触发器

16、序列检测器的设计

17、D/A数模转换器

18、A/D模数转换器

19、可人工干预的交通灯控制器

20、数字电子钟设计

21、数字频率计

22、汽车尾灯控制实验
