当前位置: 教学设备 > 产品展示 > 化工及物理实验 > 空气动力学 > 中人ZRHGRG-62空气纵掠平板时局部换热系数测定实验装置
空气纵掠平板时局部换热系数测定实验装置

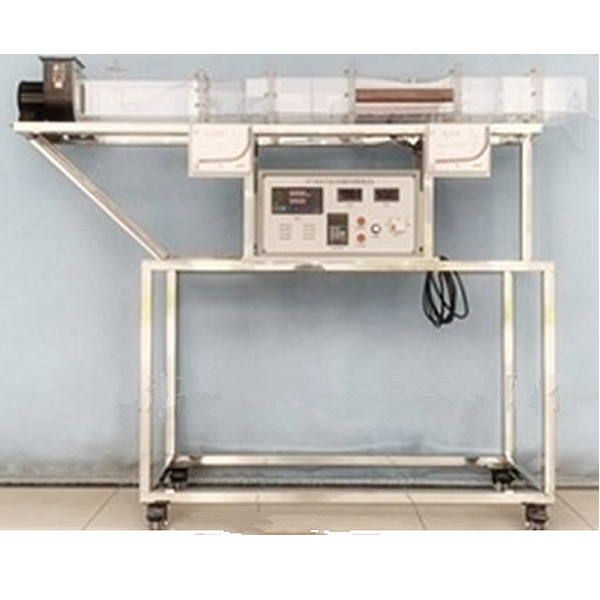

中人ZRHGRG-62空气纵掠平板时局部换热系数测定实验装置

更新时间:2023-12-10 14:37:33

用户关注度:

简要描述:

空气纵掠平板时局部换热系数测定实验装置有机玻璃风洞、低噪音前向多翼式风机、千分尺、移动检测滑道、斜管微压计、加热器、平板试件、温度传感器.

详细介绍

一、实验目的
1.测定空气纵掠流过平板表面时的放热系数;
2.根据对受强迫运动放热过程的相似分析,将实验数据整理成准则方程式。
二、技术指标
1.电镀紫铜平板试件规格:δ=0.1 mm,长度280mm,宽度190 mm,表面黑度ε=0.2,导热系数λ=15(W/m℃);
2.电镀紫铜平板电加热器电源:AC220V,额定电流5A,电加热功率:≤500W;
3.数显电压表:AC220V,精度0.2级;
4.数显电流表:量程5A,精度0.2级。
5.电镀紫铜平板温度测试传感器.。
6.温度测量:-55~+127℃,精度:±0.2FS;
7. 斜管微压计;要求:0~1000Pa,精度:0.25级
8.多翼式低噪音风机:全压450~350Pa,
风量1300~3300m3/h,转速1450r/min。
9.常温、常压下运行,工作电源:三相五线380V±10%,50Hz,功率500W;安全保护:具有接地保护,漏电保护,过流保护;
10.电源线路及控制线的安装:须使用环保阻燃电气配线槽,规范整理符合国家标准,具有绝缘、防弧、阻燃自熄等特点,布线整齐,安装可靠,便于查找、维修和调换线路;
11.装置外型尺寸:2200×450×1500mm。
12.建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示,内容如下:
A、湿式报警系统
1、系统概述:湿式报警系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置6道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示:展示湿式报警系统的工作原理,三维动画演示,三维模型半透明化,可以见内部水流。配备练习模块(内置4道选择题,选择正确与错误均有提示)
4、设计布置:设有选择题、计算题,每题均有计分,提交后显示正确答案与得分
B、气体灭火系统
1、系统概述:气体灭火系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置8道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示:展示气体灭火系统的工作原理,三维动画演示,三维模型半透明化,可以见内部气体。配备练习模块(内置3道选择题,选择正确与错误均有提示)
4、设计布置:设有6道选择题,每题均有计分,提交后显示正确答案与得分
C、逃生演练:采用趣味游戏的形式进行教学,在限定的时间内逃出着火房间,选择失误将直接进入分数界面
三、主要配置及参数
1.实验有机玻璃风洞、低噪音前向多翼式风机、千分尺、移动检测滑道、斜管微压计、加热器、平板试件、温度传感器、测温巡检仪表、数显电流表、数显电压表、调温模块、附面层专用测针、测速毕托管;电源控制系统。
2、不锈钢框架实验台(配脚轮均为万向轮带禁锢脚)



常见问题:

1、如果我要购买空气纵掠平板时局部换热系数测定实验装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的空气纵掠平板时局部换热系数测定实验装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开空气纵掠平板时局部换热系数测定实验装置的发票,您需要提供开票资料。

3、你们的空气纵掠平板时局部换热系数测定实验装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
