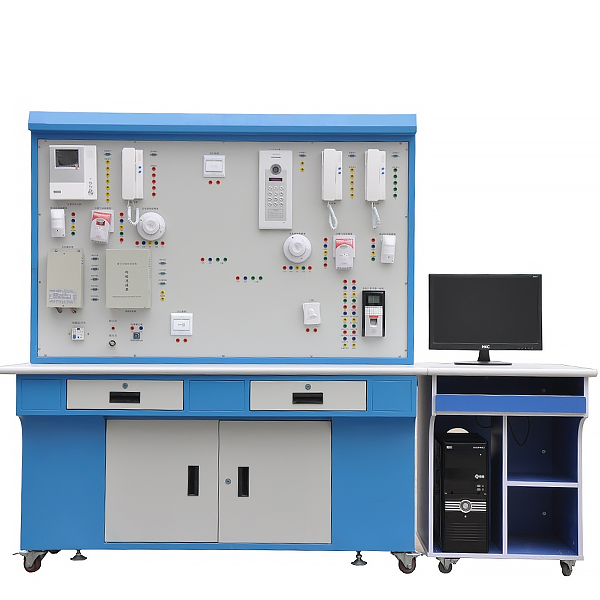

对讲及门禁系统实验装置

时间:2024-01-16 17:13:20 点击次数: 中人教仪厂
对讲及门禁系统实验装置,压力传感器标定实训台

一、系统概述
该系统利用了计算机技术、网络技术、综合布线技术,将对讲、门禁有机的结合在一起,在统一布局的基础上,将各功能模块分立化。系统结构性强,各功能模块拆卸方便,安装灵活,可形象灵活地模拟楼宇对讲、门禁系统的操作演示、系统设置、线路设计等实训及实验内容。系统采用可视对讲与非可视对讲混装的多样化方式,可实现:呼叫、对讲、监视、密码开锁、刷卡开锁、刷卡信息,多台设备之间还可以实现联网管理。通过该系统的操作学习能让教学研究人员全面认识、掌握对讲门禁系统的各种应用模式,同时也为培养学生技能、研究对讲、门禁工程应用提供了良好的教学平台。
实训内容的安排上以培养学生的工程概念和实际动手操作能力为重点,实训内容主要分两大类:
1.各功能器件的原理认识、工程安装、实际操作(安装、调试)类实训;
2.对讲门禁系统检修、调试、设计类实训。
二、产品特点
1. 实现了计算机技术、网络技术、对讲与门禁的有机结合
2. 系统开放,接线灵活
3. 具有上位机管理软件,可以监控实时信息。
三、系统技术指标
1. 输入电源:AC220V±15%,50HZ
2. 环境温度:-20℃~+45℃
3. 装置容量:<1kVA
4. 安全保护:具有漏电自动保护装置
四、主要配置与参数

序号 器材名称 技术参数 数量 单位
1 彩色可视室外主机 ET-366D08-1-ID摄像头:1/3”CCD摄像头
摄像头工作电流:230mA±20mA
扫描频率:15625Hz  50Hz
频率响应:300 ~3400Hz ±3db
工作温度:-40℃~+50℃
安装尺寸:345X130X40(mm)
安装方式:铁门安装或墙体埋入
1
2 普通壁挂室内分机 ET-366H2工作电压:5VDC
待机功率:0.36W **功率:12W
音频输出不失真功率:>5mW
音频信噪比:>=50dB
工作温度:-10℃~+50℃
安装方式:壁挂式安装
1

对讲及门禁系统实验装置,压力传感器标定实训台


对讲及门禁系统实验装置,压力传感器标定实训台


压力测量设备在工程上应用广泛,种类繁多。对压力测量设备的关键部件压力传感器的标定是保证设备精度的***重要环节。因此,压力传感器标定实验是《热工检测技术》课程教学的重要组成部分,通过该实验能加深学生对自动检测技术理论的理解,使学生更好的学好这门工程基础课,了解传感器动态响应特性的对动压测量的重要性和测量及处理方法。本实验台,用活塞式静压力校验设备同时校验安装在同一压力腔室的工业用远传压力表、压力传感器的静态和动态压力特性;用压力波发生装置产生交变压力信号,用以上几种压力传感器同时测量这一压力信号,测量各压力传感器的动态特性。各压力传感器输出由计算机采集和分析,以加深学生对压力检测技术的理解,提高运用微机对各压力传感器进行静态和动态性能分析的能力。本实验台技术先进,适用于生产厂家的产品质量检验和教学科研的需要。

一、 实验目的

(1) 掌握压力传感器特性校准的方法和设备使用;

(2) 了解不同压力传感器的动态响应特性;

(3) 分析各种压力传感器的动态压力响应特性;

(4) 掌握基本信号处理技术的应用。

二、 依据标准

1、GB/T1526-1989 《信息处理数据流程图、程序流程图、系统流程图、程序网络图、系统资源图的文件编制符号及约定》;

2、GB/T8567-1988 《计算机软件产品开发文件编制指南》;

3、GB50171-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》;

4、ZB/N04009-88《工业自动化仪表盘通用技术条件》。

三、 实验原理

传感器的标定,就是通过实验建立传感器输入量和输出量之间的关系,同时也确定出不同使用条件下的误差关系。

静态校准:用活塞式静压力校验设备同时校验安装在同一压力腔室的工业用远传压力表、压力传感器的静态和动态特性。动态压力测量:用压力波发生装置产生交变压力信号。用以上几种压力传感器同时测量这一压力信号,各压力传感器输出由计算机采集和分析,通过一系列的标定曲线得到其特性指标。


常见问题:

1、如果我要购买对讲及门禁系统实验装置,压力传感器标定实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的对讲及门禁系统实验装置,压力传感器标定实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开对讲及门禁系统实验装置,压力传感器标定实训台的发票,您需要提供开票资料。

3、你们的对讲及门禁系统实验装置,压力传感器标定实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
