电力系统综合实训装置

时间:2023-11-07 13:46:38 点击次数: 中人教仪厂
电力系统综合实训装置,电工电子电拖及自动化技术综合实训装置

一、 概 述

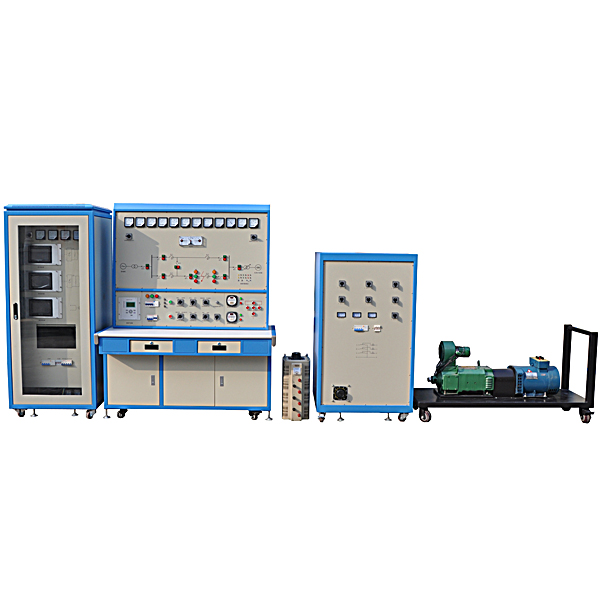

该平台由五部分组成:同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载。对发电厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。本实训平台适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验,也可用于电力行业对从事发电人员的培训。

二、 特 点

1、多功能一体化综合型实验装置,充分展示现代电能发电、并网、传输全过程。

2、实验平台主要设备:实验台、控制柜、发电机组、三相可调负载等。

3、控制柜包括三大部分:微机准同期装置、微机励磁装置、微机调速装置。

4、可开展完整的电力实验内容:发电机组的起动与动转、同步发电机励磁控制、同步发电机准同期并列运行、系统稳定性实验、单机带负荷实验、系统并网实验等多达二十几类实验。

5、微机装置人机交互界面采用大容量,高清晰的7吋彩色触摸屏,能实时显示系统的电压、电流、频率、无功等各项电气参数,全触摸屏参数设置与指令操作,人机友好互动,可菜单中文显示,图文并茂。

6、微机装置采用DSP+CPLD高端芯片:为满足实验平台控制系统的需要,采用高性能、高精度工业控制32位定点DSP控制器,用软件实现数据处理,功能更强大,算法更灵活,能够满足大计算量、运算速度高的要求;CPLD是一种复杂可编程逻辑器件,采用计算机辅助设计技术把设计生成的数据文件配置进芯片内部的静态数据存储器(SPAM)来完成,具有可重复编程性,可以灵活配置硬件逻辑电路,降低了PCB板的空间和复杂度,提高运行可靠性。将DSP+CPLD结合并应用于实验平台控制中,加以改进的控制算法和硬件结构,使整个控制系统达到快速性、精确性和稳定性的要求。

7、人工智能与自适应PID控制:为实现发电机转速及输出电压的精确、平稳、安全的调节,消除控制过程中的振荡现象,本装置将常规PID控制器与自校正算法相结合并利用人工智能系统使其在系统状态变化的每一时刻自动调节PID参数,让控制过程时刻处于**状态。

8、模块化插接式控制器:核心控制器采用模块化插接式设计,主控单元、AD、DA、数字IO、显示等单元相互独立模块化,各模块通过总线进行连接,保证控制系统的可靠性、灵活性和可维护性。


电力系统综合实训装置,电工电子电拖及自动化技术综合实训装置


电力系统综合实训装置,电工电子电拖及自动化技术综合实训装置

一、设备概述:
要求装置有机地融合了电工、电子、电力拖动、plc、变频器等实训内容,配备多块可自由组合的实训挂箱,实现了教学资源共享,一机多用;创造性地把教学管理、教材、教案、实训、认证、考核融于一体,大大节省实训用房、减少管理人员,经济效益显著,其是高等院校、中专、技术、职业学校及各类培训鉴定机构新建、改建实训室的理想实训设备。
二、功能特点
1、安全性能高:实训屏上380V交流输出处设有单片机全程监控的一套过流保护装置,相间、线间直接短路或过载,电流超过设定值,系统即告警并切断总电源,确保设备安全。配备漏电保护装置,通过启动停止按钮控制实训台工作电源。
2、测量仪表精度高,采用数字化,符合现代测量发展方向。
3、综合性强:使电工、电子、电力拖动、PLC、变频调速多门学科有机组合在一个实训台上,能按工厂现场操作规程进行小型工程设计实训。
4、实训的深度和广度根据需要可作灵活的调整,装置采用挂箱式结构,更换便捷,并可自由组合,满足不同的实训要求,添加部件即可扩展功能或开发新的实训项目。
5、实训台结构合理、性能优越、配套完整,根据弱电和强电配置不同的实训连接线及相应的插座,使用安全、可靠。
三、技术性能:
1、工作电源:三相四线(或三相五线)~380V±5%  50Hz
2、温度:-10℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、重量:220Kg
5、外形尺寸:1600mm×700mm×1500mm
四、配置及功能
电工实训台主要由实训屏、实训挂箱、实训桌等到组成。
(一)实训屏
  实训屏为铁质双层亚光密纹喷塑结构,铝塑面板,为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器(包括频率计)、测试仪表及实训器件等,具体功能如下:
1、控制及交流电源部分
(1)提供三相固定380V交流电源,相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
(2)提供单相0~250V/2A连续可调交流电源一路(配备一台0.5KVA单相调压器)。同时经整流环节可得一组0-240V连续可调直流电源,有表指示输出电压值。
(3)提供~220V插座2只,为外部仪器提供工作电源。
(4)配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
(1)双路恒流稳压电源,二路输出电压均为0-30V,内置式继电器自动换档。多圈电位器连续调节,使用方便。输出**电流为1.5A,具有预设式限流保护功能,输出有0.5级数字电流表、电压表指示,电压稳定度10-2,负载稳定度10-2,纹波电压5mv。
(2)低压直流稳压电源:+5V,+24V、±12V具有短路保护功能。
(3)恒流源:一路0-500mA连续可调恒流源,配有数字式直流毫安表指示输出电流,具有输出开路、短路保护功能。

常见问题:

1、如果我要购买电力系统综合实训装置,电工电子电拖及自动化技术综合实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的电力系统综合实训装置,电工电子电拖及自动化技术综合实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开电力系统综合实训装置,电工电子电拖及自动化技术综合实训装置的发票,您需要提供开票资料。

3、你们的电力系统综合实训装置,电工电子电拖及自动化技术综合实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
