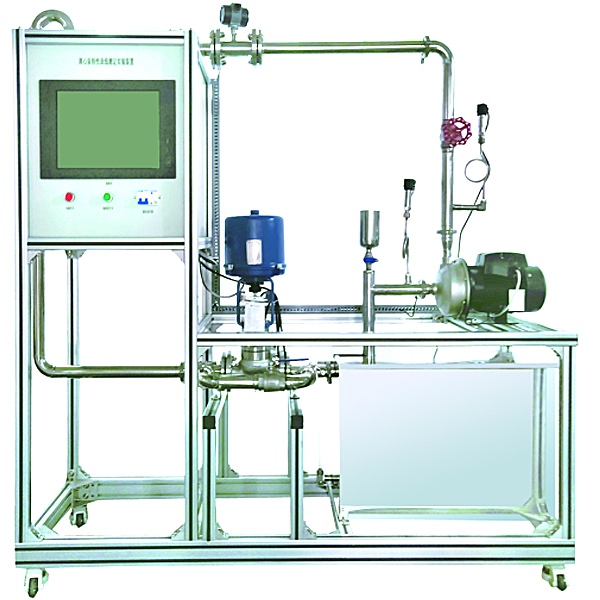

离心泵性能测试实验台
时间：2023-12-29 11:43:27 点击次数：
中人教仪厂 离心泵性能测试实验台,过滤反冲洗实训装置
装置特点
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念；
2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。
3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4、流量测量采用了涡轮流量计的方式，数据处理器对涡轮流量计线性系数具有较强的补偿功能，并且直接显示流量数据。
5、离心泵置于水箱上方，离心泵进口管道安装有底阀，同时安装有离心泵启动排气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。
6、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
7、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、使学生充分了解离心泵的结构与特性，熟悉离心泵的工作方式和操作流程。
2、熟悉组成管路的各种管件、阀门，了解温度、压力、电功率、流量等就地显示仪表及传感检测设备，掌握涡轮流量计的测量原理及使用方法。
3、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。
4、测定流量调节阀某一开度下管路特性曲线。
5、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。
6、掌握多元回归的方法，回归（H-Q、η-Q、N-Q）关系曲线。
7、采用计算机对实验数据进行采集，同时对液体流量进行控制。
8、全触摸集成化控制，高稳定数据传输，硬件加密。
离心泵性能测试实验台,过滤反冲洗实训装置
一、实验目的：
过滤是具有孔隙的物料层截留水中杂质从而使水得到澄清的工艺过程，常用的过滤方法有砂滤、硅藻土涂膜过滤、烧结管微孔过滤、金属丝编织物过滤等。过滤不仅可以去除水中细小悬浮颗粒杂质，而且细菌病毒及有机物也会随浊度降低而被去除。本实验按照实际滤池的构造情况，内装石英砂滤料或陶瓷滤料、利用自来水进行清洁砂层过滤和反冲洗实验。
通过实验希望达到下述目的：
1、 了解滤料的级配方法；
2、 掌握清洁砂层过滤时水头损失计算方法和水头损失变化规律；
3、掌握反冲洗洗滤层时水头损失计算方法
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：0.0628～0.0785m3/h
3、滤速：8～10m/h
4、反冲洗水量：0.42m3/h（反冲洗10min）
5、滤料：粗砂2～4mm H100 石英砂0.5～1.5mm H700
6、可以采用大滤帽1只
7、过滤水量：W＝0.7854×0.12＝0.007854m2Q＝W×V＝0.007854m2×10m/h＝0.0785m3/h 8 m/h＝0.0628m3/h
8、反冲洗水量：0.007854m2×15L/s・m2＝0.42 m3/h
9、过滤柱处理水量：0・15L/h- 过滤柱直径150mm、高度2000mm
10、测压板：高×宽=2000mm×360mm。测压管：Ø10mm×2000mm 10根
常见问题：
1、如果我要购买离心泵性能测试实验台,过滤反冲洗实训装置，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的离心泵性能测试实验台,过滤反冲洗实训装置是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开离心泵性能测试实验台,过滤反冲洗实训装置的发票，您需要提供开票资料。
3、你们的离心泵性能测试实验台,过滤反冲洗实训装置都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
